'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások

Egyedi elem Körvezeték módosítása

Az áramút tervlapon a meglévő, átnevezni kívánt körvezeték egy pontját ki kell jelölnünk.

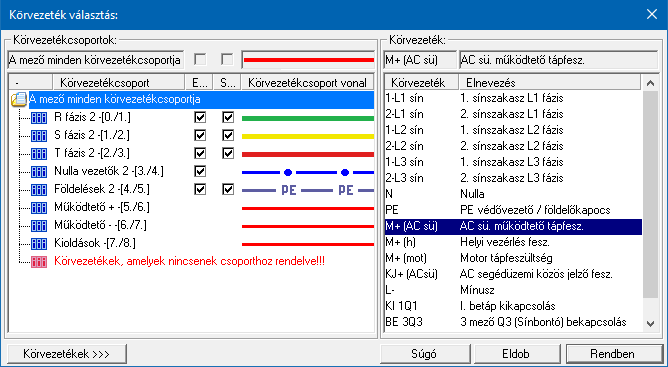

A körvezeték kijelölését követően megjelenik a 'Körvezeték választás:' párbeszédpanel, ki kell választanunk a körvezeték új nevét a listáról:

Ha a körvezetékek csoportba vannak szervezve, akkor a Körvezetékcsoportok: listában kijelölhetünk egy konkrét csoportot, amellyel szűkíthetjük a Körvezeték: listában megjelenő körvezetékek számát.
Lásd: Körvezetékcsoportok kezelése...

Ha a listán nincs megfelelő név, akkor a nyomógombra kattintva a körvezeték név szerkesztő ablakba jutunk, ahol a név lista szerkesztését elvégezhetjük és a megfelelő új körvezetéket felvehetjük a listára. (Lásd: Körvezeték lista karbantartása...)
