'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Listák Kábellisták kezdő sorszámának megadása...

A kábelek nyilvántartása mezőnként történik. A mezőkben több kábel lista is létezhet. Pontosan annyi, ahány mezőhöz szereléshelyet rendeltünk a szereléshelyek listáján. Az áramút terveken a kábeleket mezőhöz rendeljük. Ez a hozzá rendelés határozza meg, hogy a kábel melyik mezőhöz tartozó listán jelenik meg, és hogy mennyi lesz a listán a kezdő sorszám. A kábelek mezőhöz rendelése a rendszerben automatikusan működik. Ha egy új kábel kapcsolatot szerkesztünk, akkor a kábelt azonosító jelet a rendszer a szereléshely határát jelző vonalon elhelyezi. A kábel ahhoz a mezőhöz lesz automatikusan hozzárendelve, amelyikhez a szereléshely van rendelve, amelynek a határvonalán a kábeljel elhelyezésre került.

Ezek a kábellisták mezőnként függetlenek. Ez azt jelenti, hogy ha az '1-es ME001' mezőben van a '3-es ME003' mezőhöz rendelt szereléshely, és vannak kábelek a '3-es ME003'-as kábellistán, ez a kábellista teljesen független a '2-es ME002' mezőben lévő a '3-es ME003' mezőhöz rendelt szereléshely, és ahhoz rendelt '3-es ME003'-as mező kábellistájától. Ez vonatkozik a kábelek adataira. De a különböző mezőkben elhelyezett mező kábellisták kezdő sorszámai mindig azonosak! A létesítményben minden mezőhöz csak egy, közös kábel kezdősorszám adható meg.

A kábelek sorszámozása egy mezőhöz tartozó listán folyamatos. Alaphelyzetben 1-től 512-ig tarthat, (Ekkor a kábel kezdősorszám 1!). Ha egy mezőhöz tartozó kábellistán ettől eltérő tartományban szeretnénk kábelsorszámot megadni, akkor az adott mezőhöz tartozó kábel kezdősorszámot úgy kell megadnunk, hogy a kábel sorszáma megfelelő legyen. A kábel kezdő sorszám a kábelek sorszámhoz hozzáadódik, (az 1-től 512-ig). Ha megváltoztatjuk a kábel kezdő sorszámot, akkor az áramút terveken a rendszer a kábelt azonnal az alap sorszámához hozzáadott kezdősorszámmal fogja megjeleníteni. A generált terveken ez a változás csak egy újragenerálás után érvényesül.

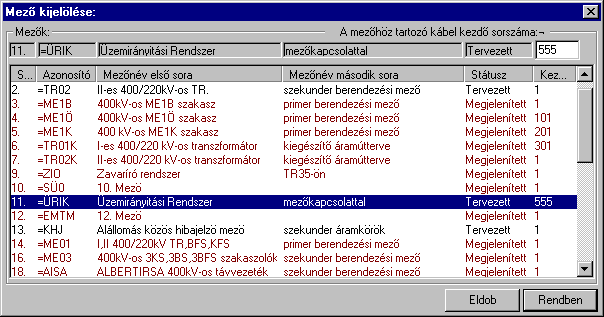

A kábelkezdő sorszám beállítását, a parancs kiadását követően megjelenő párbeszédpanelen végezhetjük el. A lista utolsó eleme a kezdő sorszámot mutatja.

A 'A mezőhöz tartozó kábel kezdősorszáma:' ablakban a listán kijelölt mező kábel kezdő sorszámát adhatjuk meg

Az 'A mezőhöz tartozó kábel kezdősorszáma' módosítás elvégezhető a lista ablakban is a listasorban az 'Kezdő sorszám' hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ebből az ablakból szerkesztés után úgy léphetünk ki, hogy: Az egérrel egy másik adatsorra kattintunk, de a dupla kattintási időn belül nem kattintunk egyik adatsorra sem! Ekkor a kijelölés az új adatsorra kerül. Az 'Esc' billentyűt megnyomjuk. A kijelölés ezen az adatsoron marad. De a szerkesztő ablakban történt változások ekkor nem kerülnek rögzítésre. Az 'Enter' billentyűt megnyomjuk. A kijelölés, ha van még, azaz nem az utolsó adatsoron álltunk, a következő adatsorra kerül, és ezen az új adatsoron szintén ebben a szerkesztő ablakban végezhetjük az adatmegadást. Ha szükséges, a rendszer görgeti a lista ablakot. (Ha a lista ablak alján történik a szerkesztés.) A lefelé nyíl billentyűt megnyomjuk. A működés ugyan az, mint az 'Enter' billentyű esetén. A felfelé nyíl billentyűt megnyomjuk. A működés hasonló a lefelé nyíl billentyű működéséhez, de a szerkesztő adatsor, ha van még, azaz nem az első adatsoron álltunk, az előző adatsorra ugrik, és ott folytathatjuk az adat megadást.

Ha a létesítményben a mezők Mezőcsoportokhoz vannak rendelve, akkor a mezőlistán a mezőcsoportok beállításai szerint mezők fognak csak megjelenni. A kijelölő művelet és a végrahajtás is csak a mezőlistán megjelenő mezőkre fog végrehajtódni!

Mező kijelölése
