'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Megadások Lapkapcsolatok összerendelése lista segítségével...

A funkció lehetővé tesz azt, hogy a lapkapcsolatokat összerendeljük anélkül, hogy azokat kiindulásként az áramút terv lapokon megkeresnénk, és rámutatással kijelölnénk a kiindulási lapkapcsolatot.

A funkció csak abban az esetben használható, ha el van végezve a Lap és mező kapcsolat elemzés. Ellenkező esetben a kapcsolati lista üres!

A lista jobb áttekinthetősége érdekében a megjelenítésre szűrőt kapcsolhatunk be/ki.

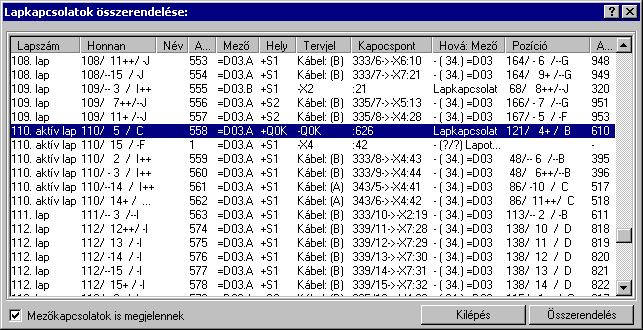

A listán kijelöljük azt a lapot/mezőt elhagyó kapcsolatot, melyet egy másik lapkapcsolattal összeakarunk rendelni.

Az összerendelést úgy végezzük, a kijelölt sorra duplán kattintunk, vagy az gombot megnyomjuk. Ezután egy másik 'Lapkapcsolatok összerendelése:' párbeszédpanelen nyílik, ahol az előbbi panelon kijelölt kapcsolathoz hozzárendeljük a kapcsolat párját. A kijelölés itt is hasonló módon történik.

Az összerendelés végén a rendszer elvégzi a kapcsolatok összejelölését, melynek eredményeként a vezetékvégekre a rendszer felírja a 'Lap/Áramút' azonosítókat, amely a kapcsolat folytatódásának helyére mutat.

A funkció segítségével egy lépésben tetszőleges számú kapcsolat pár összerendelhető.
