Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

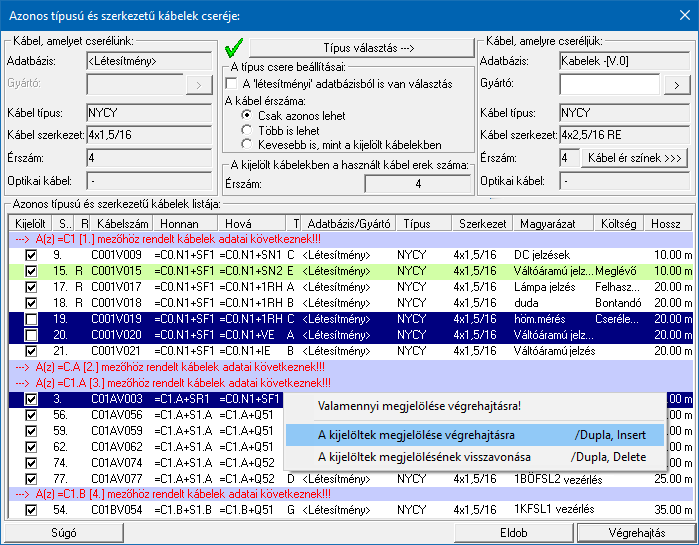

Valamennyi azonos kábel típus cseréje

Ebben a csoportban annak a kábelnek az adatai jelennek meg, amely módosításra ki van jelölve! Az azonos típusú és szerkezetű kábelek listájában az ezzel a kábellel azonos kábelek jelennek meg.

Az Adatbázis: tartalmazza annak az adatbázisnak a nevét, amelyből az elem kiválasztásra került. Ha ez a létesítményi adatbázis akkor a <Létesítmény> jelenik meg.

Ha az elem egy 'Gyártói adatbázis' eleme, akkor a Gyártó: ablakban megjelenik a kiadó logója, ha azt megadták, és érvényes lesz gomb, melynek használatával elérhetővé válik a 'Gyártói adatbázis' kiadójának adatai és a kiadások verzió változatainak története.

A 'létesítményi' adatbázisból is van választás
A 'létesítményi' adatbázis és annak elemei csak a bekapcsolt állapotában jelennek meg a Típus választás kiválasztási listán. Használatával egyszerűbbé válik a 'Valamennyi adatbázis' opció használata akkor ha csak 'Gyártói adatbázis'-ból szeretnénk választani.

Csak azonos lehet
A Típus választás során a kiválasztási listán csak olyan kábelek jelennek meg és így választhatók, amelyeknek az érszáma megegyezik a cserélendő típusban találhatóval.

Több is lehet
A Típus választás során a kiválasztási listán az olyan kábelek is megjelennek és így választhatók, amelyekben a kábelek érszáma több, mint a cserélendő típusban találhatóval.

Kevesebb is, mint a kijelölt kábelben
A Típus választás során a kiválasztási listán az olyan kábelek is megjelennek és így választhatók, amelyekben a kábelek érszáma kevesebb, mint a cserélendő típusban találhatóval. A vizsgálat során a tervben nem használt erek nem vesznek részt. Természetesen legalább annyi erének kell legyen, mint a cserélendőnek.

A kábel típust, amelyre majd cserélni kívánjuk a kijelöltet, a Típus választás segítségével jelüljük ki. A kiválasztás során a kiválasztási listán csak olyan kábelek jelneknek meg, amelyek megfelelnek a típus csere feltételeinek és az előbbi kiválasztási beállításoknak. Feltéve, hogy a kiválasztási folyamat során a belépéskor beállított opciókat nem állítjuk át.

Ez az ikon jelzi, hogy olyan típus van kijelölve, amelyre a csere végrehajtható. Ennek az adatait a Kábel, amelyre cserélünk: csoportban láthatjuk. Ebben az esetben érvényes a végrehajtás gomb!

Ha ez az ikont látjuk, akkor vagy nincs kijelölve csere típus, vagy olyan típus van kijelölve, amelyre a csere nem hajtható végre. Ennek az adatai is megjelennek a Kábel, amelyre cserélünk: csoportban. De ebben az esetben nem érvényes a végrehajtás gomb!

Ebben a csoportban annak a kábel típusnak az adatai jelennek meg, amelyre a módosításra kijelölt kábelek cserélve lesznek. Az adatok akkor is megjelennek, ha a csere erre a típusra nem hajtható végre!

Az Adatbázis: tartalmazza annak az adatbázisnak a nevét, amelyből az elem kiválasztásra került. Ha ez a létesítményi adatbázis akkor a <Létesítmény> jelenik meg.

Ha az elem egy 'Gyártói adatbázis' eleme, akkor a Gyártó: ablakban megjelenik a kiadó logója, ha azt megadták, és érvényes lesz gomb, melynek használatával elérhetővé válik a 'Gyártói adatbázis' kiadójának adatai és a kiadások verzió változatainak története.

Ezt használva a cserére kijelölt kábel ereinek színét ellenőrizhetjük.

A listán a szerkesztés alatt álló mező valamennyi olyan kábele alkotja, amelynek a típusa és a szerkezete megegyezik a módosításra kijelölt típussal és a fenti szelektálási feltételeknek is megfelel. Ezen belül már mi magunk tehetünk további szelektálást, hogy az egyes, a listán lévő kábeleken végrehajtódjon-e a típus csere. A funkcióba belépve valamennyi lehetséges kábel ki van jelölve a végrehajtásra.
A kijelölést a lista első Kijelölt oszlopában lévő kapcsoló állása mutatja.

A listán megjelenő kábelek kijelöltségének megváltoztatásának módja:

A adat lista soron végzett dupla egér kattintással, ekkor az adott lista sorhoz tartozó kábelt kijelöltségét megfordítjuk.

Több kábelt is kijelölhetünk a listán. A kijelöltek sötétkék színnel jelennek meg a listán.

		Több kábelt jelölhetünk ki egymásután, ha az egérrel a kijelölendő kábel sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
		A kábel lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő kábel sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti kábelek lesznek egyszerre kijelölve!

A listán több kábel kijelöltségének egyszerre történő megváltoztatása. Ezekkel a műveletekkel a listán kijelölt valamennyi kábel kijelöltségét egyszerre tudjuk változtatni.

	'Insert'	A kábelek kijelöltségét a billentyűzet 'Insert' gombjának megnyomásával beállítjuk.
	'Delete'	A kábelek kijelöltségét a billentyűzet 'Delete' gombjának megnyomásával visszavonjuk.
		Ha a kábellista adatsoron az egér jobb oldali gombjának felengedésére megjelenő lebegő menü használatával. A menü funkciói egyszerre végrehajthatók az adatlista kijelölt sorain.

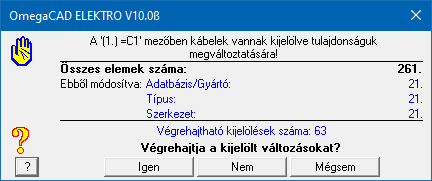

A végrehajtás csak akkor érvényes, ha olyan kábel típus van kijelölve cserére, amelyre lehetséges a típus csere végrehajtása. Megnyomására a rendszer visszatér a Kábelek adatainak megadása... ablakba, és az ottani végrehajtás előtti megerősítési kérdéshez jutunk.

A végrehajtás után a rendszer kilép ebből a funkcióból. A Kábelek adatainak megadása... funkcióba tér vissza. A végrehajtási megerősítési kérdésben nem csak az itt elvégzendő típus cserék, hanem a belépéskor már korábban megadott változtatások is fel lesznek sorolva. A válasz esetén a Kábelek adatainak megadása... funkcióban maradunk. Az eddigi módosításaink nem vésznek el. Sőt továbbiakat is tehetünk. Akár másik kábeltípust kijelölve újra végrehajtva ezt a funkciót, további kábelek típusait módosíthatjuk ugyanígy.

Korlátozások/megjegyzések:
