'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Keresések Lap, és mezőkapcsolatok keresése...

A parancs használata elsősorban a nagyobb terjedelmű tervben szükséges. A parancs segítségével áttekinthetjük a tervlapokat elhagyó kapcsolatokat.

Az aktuálisan érvényes, frissített lap és mezőkapcsolat listákhoz a Tervek automatikus kiértékelése modulban a Lap és mező kapcsolat elemzés lefuttatása után jutunk. Ha az elemzés elvégzése után módosítottunk a lap vagy mezőkapcsolat pozícióján, vagy bekötésén, a szerkesztéssel érintett keresési lista nem lesz helyes!

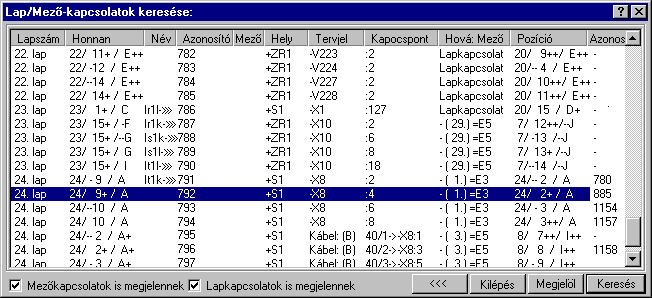

A parancs kiadását követően megjelenik a 'Lap/Mező-kapcsolatok keresése:' párbeszédpanel. A párbeszédpanelen megjelenik az áramút tervben szereplő lap/mező-kapcsolatok listája a beállított szűrőknek megfelelően.

A lista jobb áttekinthetősége érdekében a megjelenítésre szűrőket kapcsolhatunk be/ki.

Mezőkapcsolatok is megjelennek

Lapkapcsolatok is megjelennek

A listán a keresett lap/mező-kapcsolatot választva és a nyomógombot megnyomva a rendszer a keresett kapcsolatot tartalmazó tervlapot behívja és a keresett kapcsolatot a tervlapon színben kiemelve mutatja.
Ezt a módot használva az ablak a kereséssel együtt bezáródik.

A lap/mező-kapcsolat keresését elindíthatjuk a lista keresendő során végzett dupla egér kattintással is.

A funkció használatával a rendszer a keresett lapkapcsolatot megjeleníti, de ebben az esetben nem zárja be a funkciót! A keresést tovább folytathatjuk új lapkapcsolatok kijelölésével és megjelölésével. A korábbi keresések megjelölései is megmaradnak a tervlapokon. Ha el akarjuk különíteni az egymás utáni kereséseket, akkor közben használjuk a gombot. A funkció használata úgy lehet hasznos, ha a dialógus ablakot a grafikus munkaterülettől eltérő, második képernyőre tudjuk helyezni.

A gomb megnyomásával megszüntethetjük a korábbi keresések kiemelését a tervlapon.
