Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Áramút táblázatok generálási jellemzők beállítása

'ELEKTRO rendszer beállítások' modul

Elérés:

 Menü:

E L E K T R O Elektro beállítások...

Nyomógomb:

'Áramútterv készülék, kábeltáblázat' modul

Elérés:

 Menü:

E L E K T R O Áramút KÉSZÜLÉK táblázat

Készülék/Kábeltáblázat

Készülék és kábeltáblázat generálása...

Szerszámos: Nyomógomb:

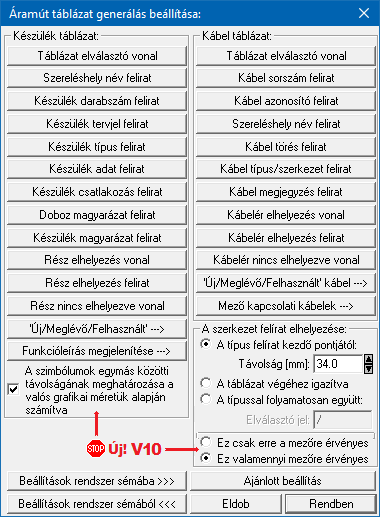

A párbeszédpanelen az áramút készülék/kábel táblázat automatikus előállítás jellemzőit lehet beállítani a gomb feliratoknak megfelelően.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

A 'Készülék táblázat:' csoportban a rendszer által automatikusan generált 'Áramút készülék táblázat' megjelenítés grafikus tulajdonságait tudjuk beállítani.

A szimbólumok egymás közötti távolságának meghatározása a valós grafikai méretük alapján számítva

Az alábbi minta is mutatja, hogy a készülékek egyes részeit megjelenítő képek olyan esetben, amikor a kapocspontjaik azonosítói az összetett készülékekrész azonosítói miatt terjedelmesek lesznek, akkor a szimbólumokhoz rendelt keretek takarási felületénél jóval nagyobb területet fedhetnek le. Így ezekre rátakarhatnak az őket követő készülékrészek képei. A kapcsoló bekapcsolásával ezek az átfedések megszüntethetők.

Az egymás után sorolt szimbólumok rajzolatának egymásra takarását természetesen okozhatja egyszerűen az is, hogy a szimbólum rajzolat kiterjedéséhez képest kisebb a hozzárendelt keret takarási felülete. Vagy céltudatosan, az áramút tervlapok szerkesztéséhez, a jobb hely kihasználáshoz eleve kisebb takarási felületet határozunk meg az adatbázisban.

Ennek a jelenségnek a megszüntetéséhez kapcsoljuk be a fenti kapcsolót. Ekkor a táblázatok előállítása során az egymást követő szimbólumok távolságát nem csak a hozzárendelt keretek takarási felülete, csatlakozó pontjainak száma, hanem az egyes példányok képeihez előállított kép mérete is befolyásolja. Itt az előállított kép mindig az adott szimbólum által megjelenített készülékrész képét jelenti, amelyhez hozzátartoznak a készülékrész csatlakozópont azonosító felíratai is!

Az előállított táblázatok méretét befolyásolhatjuk azzal is, hogy a készülék csatlakozás felírat felírat méretét megváltoztatjuk az Adatbázisok grafikai megjelenítése funkcióban.

A 'Kábel táblázat:' csoportban a rendszer által automatikusan generált 'Áramút kábel táblázat' megjelenítés grafikus tulajdonságait tudjuk beállítani.

A mezőkhöz úgynevezett 'mező kapcsolattal' érkezhetnek kábelek, amelyek a kiindulási mezőben jelennek meg. Ekkor a kábel minden adata a kiindulási mezőben van megadva. A mezőkapcsolat érkezési helyén a kábel sorszám és érszám a mezőkapcsolat kapcsolati 'pozíció felirati' részében kerül megjelenítésre. Ha ezeket a kábeleket is meg akarjuk jeleníteni a kábeltáblázatban, akkor azt a Készülék és kábeltáblázat generálása funkcióban a 'Mező kapcsolati kábelek táblázatának generálása' kapcsolót be kell kapcsolni. Ha ezen kábelek csoportját a kábel táblázatban meg akarjuk különböztetni, akkor Készülék és kábeltáblázat generálása funkcióban a 'Mező kapcsolati kábelek mezőnként megjelölve' kapcsolót be kell kapcsolni. Ekkor a kábeleket megjelölő fejléc tulajdonságait a gomb mögötti, Mező kapcsolattal érkező kábel megjelölésének beállítása panelen tudjuk beállítani.

A mező kapcsolattal érkező kábelek ér pozíció adatai a mező kapcsolatot megjelenítő nyíl hegyének pozíciója!

Minta a rendszer által automatikusan előállított 'Áramút készülék táblázat' -ra:

Minta a rendszer által automatikusan előállított 'Áramút kábel táblázat' -ra:

'A szerkezet felírat elhelyezése:'

Az olyan esetekben, amikor a kábel típusának és szerkeszetének felíratai a szokottnál nagyobb helyet foglalnak el, használhatunk az alap beállítástól eltérő elhelyezési módokat az alábbiak szerint:

A típus felírat kezdő pontjától:

Ez a rendszerben az alapértelmezett elhelyezési mód 34.0 [mm] eltolási távolságra követi a kábel szerkezet felírat a kábel típus felíratot. Mindkét felírat az ábra szerint a bal oldali kezdő pontjától jobbra pozícionálva kerül felírásra. (Függetlenül az ehhez tartozó felírat jelleg megadásakor használt szöveg pozícionálási beálítástól.)

Távolság [mm] Ettől a mérettől eltérhetünk, ha itt más értéket adunk meg. Az érték megadó ablak csak akkor érvényes, ha ez az opció van kijelölve. Az ablak mögötti gombok segítségével egységenként lehet növelni, csökkenti az értékét.
A beállítható legkisebb érték: 10 [mm], a legnagyobb pedig: 50 [mm]

A táblázat végéhez igazítva

Ennek az opciónak a használatakor a kábel szerkezet a táblázat végéhez igazított, és a felírat elhelyezése a végponttól, jobbról balra halad. (Függetlenül az ehhez tartozó felírat jelleg megadásakor használt szöveg pozícionálási beálítástól.)

A típussal folyamatosan együtt:

A kábeltípus és szerkezet felíratot elhelyezhetjük egyetlen szövegben is ennek az opciónak a használatával. A teljes felírat a kezdő pontjától jobbra pozícionálva kerül felírásra. (Függetlenül az ehhez tartozó felírat jelleg megadásakor használt szöveg pozícionálási beálítástól.)

Elválasztó jel: A kábel típus és szerkezet szövegnek az egyesített felíratban való különválasztására megadhatunk egy szeparátor jelet, vagy kombinációt ebben a szerkesztő ablakban.
A szeparátor jel maximum 8 karaktert tartalmazhat.

Ha élünk a fenti beállítások valamelyikével, még akkor is meg kell adnunk, hogy ez a beállítás a teljes létesítményre legyen érvényes, vagy csak a beállítás során aktuálisan kijelölt mezőre.

Ez csak erre a mezőre érvényes

Ezzel az opcióval azt biztosítjuk, hogy az itt megadott beállítás csak ennek a mezőnek a kábeltáblázatának az előállításakor legyen használatban.

Ez valamennyi mezőre érvényes

Ez az opció a teljes létesítményre érvényes beállítást ad, és így azonos kábeltáblázat készül minden egyes mezőben. Ha az aktuális mezőben volt érvényes egyedi beállítás, akkor az most törlődni fog.


Tartalom:

Mező kapcsolattal érkező kábel megjelölésének beállítása
Az 'Új/Meglévő/Felhasznált/Bontandó/Cserélendő' készülékek megjelölésének beállítása
Az 'Új/Meglévő/Felhasznált/Bontandó/Cserélendő' kábelek megjelölésének beállítása

Készülék funkcióleírás megjelenítés beállítása


Lásd:

Készülék és kábeltáblázat generálása

Lásd még:

Beállított paraméterek tárolása, betöltése

Korlátozások/megjegyzések:

A létesítmények kezelésére, megjelenítésére vonatkozó beállítások a 'létesítmény' könyvtárban 'Létesítménynév'.Sta állományban tárolódik.

A létesítményekre vonatkozó rendszer séma beállítások az x:\V10.x..\OmegaWin32\UserSettings\ könyvtárban Project.Sta állományban tárolódik.

A beállítások rendszersémába való tárolása, vagy a rendszer sémából történő beállítás, vagy az ajánlott beállítás alkalmazása valamennyi tulajdonság egyszerre történő megváltoztatásával történik
