Funkció leírás megjelenítésére minta a készüléktáblázat tervlapon.
|
|

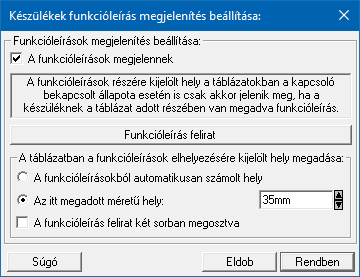

A funkcióleírások megjelennek
|
|
a kapcsoló bekapcsolásával a funkcióleírások a
Szerelési tervek generálása során a tervlapokon megjelennek.
A megjelenés formáját az alábbi opciókkal tudjuk nódosítani.
|
A táblázatban a funkcióleírások elhelyezésére kijelölt hely megadása:
|
|
A funkcióleírásokból automatikusan számolt hely
|
|
Ennek az opciónak a használatakor a táblázatban az adott sorban elhelyezendő funkcióleírások szövegéből számolt
legnagyobb méretű határozza meg a táblázat sor méretét. Ekkor az egyes készülékek táblázat helyigénye eltérő lesz.
|
|
|
Az itt megadott méretű hely
|
|
Ezzel az itt megadható értékkel meghatározzuk, hogy a funkcióleírások elhelyezésre mekkora méretű helyet biztosítunk.
Az érték megadó ablak csak akkor érvényes, ha ez az opció van kijelölve. Az ablak mögötti
gombok segítségével egységenként lehet növelni, csökkenti az értékét.
A rendszer nem ellenőrzi, és jelzi, hogy valamennyi funkcióleírás szöveg elfér-e a megadott helyen.
A beállítható legkisebb érték: 20 [mm], a legnagyobb pedig: 80 [mm]
|
|
|
A funkcióleírás felirat két sorban megosztva
|
|
Azokat a funkcióleírásokat, amelyek túl hosszúak, a rendszer két részre választja. Így kedvezőbb lehet a táblázat helyhasználata.
|
Ezeket a 'funkcióleírás' szövegeket, amelynek a megjelenítését most itt szabályoztuk,
a tervdokumentációban még a következő helyeken jeleníthetjük meg:
|
|
