Áramút blokk műveletek

A legtöbb szerkesztést magától értetődő módon az áramút logikai tervek elkészítésekor kell elvégeznünk. Ezért itt a legfontosabb a különböző összetett funkciók használata, amellyel gyorsabb és egyszerűbb szerkesztés támogatja a munkánkat. A szövegek, vonalak, körök egyszerű grafikai elemeknek tekinthetők, ezért ezek másolása és mozgatása a Windows keretein belül is, a  megszokott vágólap funkcióval is végrehajtható. A körvezetékeket, sorkapcsokat, készülékeket az OmegaCAD ELEKTRO rendszer objektumként kezeli, melyek mozgatásához, kivágásához, másolásához külön blokk kezelő funkciók vannak kialakítva. Segítségükkel nemcsak egyszerű másolást lehet végrehajtani, hanem a tervlap formázását végezhetjük velük.

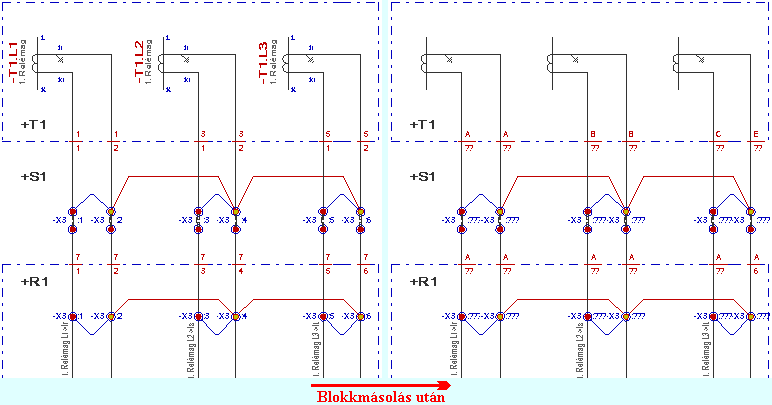

Vegyük például a logikai minta tervünk második oldalán lévő áramváltó köröket. Ha azok egy részét kijelöljük és blokk másolás utasítással egy új oldalra másoljuk, akkor a rajta szereplő alkatrészek új, most lehelyezett azonosítatlan szimbólumként fognak szerepelni. Dolgunk már csak ezek a szimbólumok azonosítása, hogy készüléket alakítsunk ki belőlük, legyen egyedi tervjelük, majd az áramváltó pontos típusának megadása. Ezután majd az automatikus tervkiértékelés elindítása. Megemlítendő még, hogy ezzel a módszerrel a másolt tervrészlet pontos másolt képe jön létre ezzel is növelve a rajz precizitását, esztétikáját.

Az ismertetet módszerrel elég például az áramváltó kör egyik magjának kapcsolását megrajzolni, a többi mag másolással is létrehozható. A kijelölt blokk elmentése is lehetséges blokkfájlként (*.Blk). Ahhoz, hogy a másolt alkatrészeket újként használjuk fel az előbb képpel is prezentált Blokk másolása funkcióra van szükségünk. Összefoglalásként elmondhatjuk, hogy a címsor mellett bemutatott ikonokkal alkatrész szerű (Értendő ez alatt a sorkapcsokat, készülékeket, kábeleket.) elemek mozgatása, másolása lehetséges, úgy hogy akár újként felhasználható tervrészletet kapjunk. Az OmegaCAD ELEKTRO felső sorában lévő „Blokk” menüvel csak grafikai elemek kezelhetők.
