Kábelfektetési tervek készítése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelek csatorna rekeszhez rendelése

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábelek csatorna rekeszhez rendelése...

Szerszámos:

A kábeleket vezethetjük osztott kábel csatornában is. A kábelek csatorna rekeszhez rendelése alapvetően az alfanumerikus vezérlés elvén működik. Ha ettől el kell térnünk, akkor a kábeleket közvetlenül valamelyik kábel csatorna rekeszhez rendeljük.

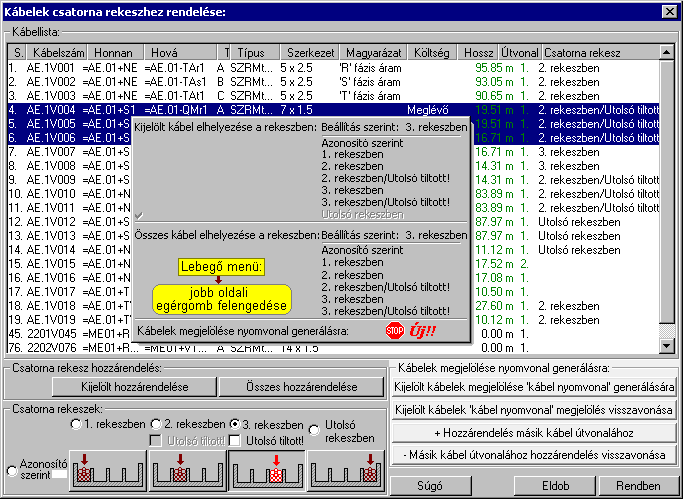

Csatorna rekesz hozzárendelése a kijelölt kábelekhez

A listában a kábel helyszínrajhoz rendelt kábellista valamennyi kábele látható. Ezen kábelek közül kijelöljük azokat a kábeleket, melyeket az 'Csatorna rekeszek:' ablakban beállított csatorna rekeszhez akarunk rendelni.

Csatorna rekesz kijelölése

Azonosító szerint

A kábelek a több csatorna rekesszel rendelkező kábel csatornákban automatikus vezérléssel az alfanumerikus azonosítójuk és a csatornákhoz rendelt alfanumerikus vezérlőkódok szerint kerülnek elhelyezésre. Ez az alapértelmezés.

Lásd a Kábel kiosztás vezérlése osztott csatorna esetén funkciót.

A következő beállításokkal az egyes kábeleket egyértelműen a meghatározott csatorna rekeszhez rendeljük. A hozzárendelés csak akkor lesz végrehajtható az egyes csatorna vezetési útvonal szakaszokon, ha a csatornáknak van megfelelő számú rekeszük a beállítás szerinti elhelyezéshez.

1. rekeszben

Ha a kábel ehhez a rekeszhez van rendelve, akkor a kábel csatornában mindig az első rekeszben lesz elhelyezve. Ha a csatorna nem osztott, akkor természetesen az osztatlan csatornában foglal helyet a kábel.

2. rekeszben

Ha a kábel ehhez a rekeszhez van rendelve, akkor a kábel csatornában mindig a második rekeszben lesz elhelyezve.

Kivéve: A csatorna nem osztott, nincs két osztása, mert ekkor csak az első rekeszbe kerülhet. A következő utolsó tiltása opció nem módosíthatja a beállított rekeszbe kerülést.

Utolsó tiltott

Ha a kábel olyan csatorna szakaszon kerül vezetésre, ahol a beállított rekeszbe való elhelyezésnél nem marad üresen az utolsó rekesz, akkor a kábel eggyel előbbre lévő rekeszbe kerül! (Így az utolsó rekeszben csak az 'Utolsó rekeszben' jelölésű kábelek lesznek!)

3. rekeszben

Ha a kábel ehhez a rekeszhez van rendelve, akkor a kábel csatornában mindig a harmadik rekeszben lesz elhelyezve.

Kivéve: A csatorna nem osztott, nincs három osztása, mert ekkor csak a második, ha az sincs, akkor az első rekeszbe kerülhet. A következő utolsó tiltása opció nem módosíthatja a beállított rekeszbe kerülést.

Utolsó tiltott

Utolsó rekeszben

Ha a kábel ehhez a rekeszhez van rendelve, akkor a kábel csatornában mindig az utolsó rekeszben lesz elhelyezve.

Több kábelt a listán az alábbi módon jelölünk ki. A kijelöltek sötétkék színnel jelennek meg a listán.

			Több kábelt jelölhetünk ki egymásután, ha az egérrel a kijelölendő kábel sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
			A kábel lista több kábelét jelölhetjük ki, ha az egérrel a kijelölendő kábel sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti kábelek lesznek egyszerre kijelölve!

Ha kijelölt kábel ahhoz a beállított csatorna rekeszhez rendelt, amely kijelölt, akkor ezt a kábelt nem igazán kell újra hozzárendelni ehhez a csatorna rekeszhez, ezért ennek a kábelnek a kijelölési színe világos kék lesz. Ebben az esetben a gomb érvénytelen lesz.

Ha a kábel listán minden kábel a beállított csatorna rekeszhez rendelt, akkor a gomb is érvénytelen.

		A gomb érvényes, ha a kábel listán van olyan kábel, amely nem a beállított csatorna rekeszhez rendelt. Megnyomásával a kijelölt szerelés pár közötti valamennyi kábel a beállított csatorna rekeszhez lesz rendelve.
		A gomb érvényes, akkor a kijelölt kábelek között van olyan, amely nem a beállított csatorna rekeszhez rendelt. Megnyomásával a kijelölt kábelek hozzárendelése megtörténik a beállított csatorna rekeszhez.

Egy kijelölt kábel hozzárendelését végezhetjük el a 'Csatorna rekeszek:' ablakban beállított csatorna rekeszhez, úgy hogy a kijelölni kívánt kábel lista soron a /kivéve a 'Kijelölés' adat oszlopot/ az egérrel duplán kattintunk.

A kábel helyszínrajz kábeleihez adat hozzárendelés a lebegő menü használatával

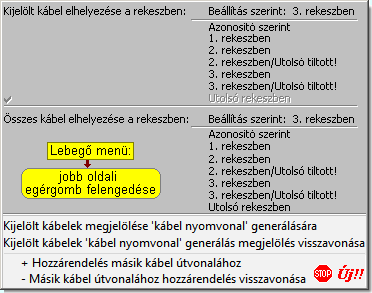

Ha a kábel helyszínrajz kábelei lista adatsoron az egér jobb oldali gombját felengedjük, akkor az alábbi lebegő menü jelenik meg. A fenti funkciók innen is elvégezhetők a kábellista egyidejűleg kijelölt több sorára is. A lebegő menü:

Kábelek kijelölése nyomvonal generálásra:

Ha szükséges, akkor a kábelek nyomvonalait egyenként, vagy tetszőleges csoportosításban automatikusan generálhatjuk a helyszínrajzokon. A leírás és közvetlen elérés a 'Kábelek megjelölése nyomvonal generálásra' funkcióban található.

A funkció érvényes, ha a kábellistán van olyan kábel kijelölve, amely nincs elsődlegesen kijelölve nyomvonal generálásra.

A kijelölés elvégezhető a lista ablakban a 'Kijelölés' oszlopban végrehajtott dupla kattintással is!

Ha egy kábel elsődlegesen kijelölt nyomvonal generálásra, akkor a 'Kijelölés' oszlopban a jel látható! Az elsődleges kijelöléssel együtt a rendszer másodlagosan megjelöli azokat a kábeleket is, amelyek ezzel azonos útvonalon kerülnek lefektetésre, azaz az indulási és érkezési szereléshelyük azonos, és azonos útvonalon haladnak. A másodlagosan megjelölt kábelek a 'Kijelölés' oszlopban a jel látható! (Lehetséges a két hely között több párhuzamos útvonal is, és ha a két hely közötti kábelek valamelyike egy másik útvonalhoz van rendelve, akkor az nem lesz megjelölve másodlagosan.

A funkció érvényes, ha a kábellistán van olyan kábel kijelölve, amely már elsődlegesen kijelölt nyomvonal generálásra.

A kijelölés visszavonása elvégezhető a lista ablakban a 'Kijelölés' oszlopban végrehajtott dupla kattintással is!

Ha egy kábel kijelölését megszüntetjük, akkor a vele azonos útvonalon lévő kábelek kijelölését is megszüntetjük, függetlenül attól, hogy azok elsőlegesen, vagy másodlagosan voltak kijelölve. Továbbá megszünik minden kábel hozzárendelés, amely ehhez a kábelhez volt hozzárendelve!

A funkció mindig érvényes. Ha a kábel nincs kijelölve, akkor a hozzárendelésre kiválasztott kábel megadásával az elsődleges kijelölés is megtörténik. Ha már a kábel kijelölt, volt és hozzárendelés is meg volt adva, akkor egy másik kábelhez való hozzárendeléssel módosítjuk az eddigi kijelölést.

Nem lehet olyan kábelt hozzárendelni egy másik kábelhez, amelyhez, vagy a nyomvonalával azonos útvonalon lévő kábelhez már hozzá van rendelve egy másik kábel! (Kör-körös hozzárendelés tíltása.) Ha ilyen kábel esetén próbáljuk meg az összerendelést, akkor az alábbi hibaüzenetet kapjuk:

A hozzárrendeléshez az alábbi ablak jelenik meg, amely szerint a kijelölt 39. 1201E039 -es kábel a 34. AE.1V034 -es kábelhez lesz rendelve a művelet ilyen beállítás szerinti befejelzés esetén.

Annak a kábelnek amelyhez a kijelölt kábelt rendelni akarjuk kijelöltnek kell lennie, egyébként ezt a hibajelzést kapjuk:

Annak a kábelnek amelyhez a kijelölt kábelt rendelni akarjuk elsődlegesen kijelöltnek kell lennie, egyébként ezt a hibajelzést kapjuk:

Az a kábel, amelyhez a kijelölt kábelt rendelni akarjuk, nem lehet már egy másik kábelhez hozzárendelve! (Kör-körös hozzárendelés tíltása.) Ekkor ezt a hibajelzést kapjuk:

És végül az a kábel, amelyhez a kijelölt kábelt rendelni akarjuk, nem lehet vele azonos útvonalon! Ekkor ezek a kábelek automatikusan egy nyomvonal tervlaon lesznek megjelenítve, és még egyugyanazon táblázatban! Ekkor ezt a hibajelzést kapjuk:

Ha egy elsődlegesen kijelölt kábelt hozzárendelünk egy másik kábel nyomvonal rajzolatához, akkor a 'Kijelölés' oszlopban így láthatjuk:
Ha egy másodlagosan, akkor így:

A funkció érvényes, ha a kábellistán van olyan kábel kijelölve, amely már egy másik kábelhez hozzá van rendelve.

Ha egy kábel egy másik kábelhez való kijelölését megszüntetjük, akkor a vele azonos útvonalon lévő kábelek hozzárendelését is megszüntetjük, függetlenül attól, hogy azok elsőlegesen, vagy másodlagosan voltak kijelölve.

Tudjuk, hogy a kábel hozzárendelés akkor is megszünik, ha annak a kábelnek a kijelölését megszüntetjük, amelyhez hozzá volt rendelve.

Változások tárolása

Ha van a kábelek csatorna útvonalhoz rendelésében változás, akkor a gomb érvényes lesz. A gomb megnyomásával a kábelek módosított kábelek csatorna rekeszhez való rendelése tárolódik. A tárolást a kábelek logikai áramköri adataiban is elvégzi a rendszer.

A gomb megnyomásával mentés nélkül kilépünk a funkcióból. A végrehajtott változások elvesznek.

Lásd:

		Kábel fektetési tervek generálása
		Kábelek megjelölése nyomvonal generálásra

Korlátozások/megjegyzések:

A rendszer a kijelölt útvonal azonosítót a kábelek logikai tervben tárolt adatai között tárolja. Ezt az adatot a kábel mindaddig megőrzi, míg a logikai tervben a kábel adata létezik.

Mivel a rendszer a kábelek csatorna rekeszhez rendelését a kábelek logikai tervben tárolt adatai között tárolja, ezért ha kábelt valamilyen oknál fogva több kábel helyszínrajzon is szerepeltetjük, akkor NE rendeljük a kábelt különböző helyszínrajzokon eltérő csatorna rekeszhez.
