Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelek megjelölése nyomvonal generálásra

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábel fektetési tervek automatikus generálása...

Szerszámos: Nyomógomb:


Ha szükséges, akkor a kábelek nyomvonalait egyenként, vagy tetszőleges csoportosításban automatikusan generálhatjuk a helyszínrajzokon. De csak azokról kábelekről készül nyomvonal rajz, amelyek nyomvonal generálásra kijelölésre kerülnek. Ebben a funkcióban elvégezhetjük a kábelek nyomvonal generálásra való kijelölését.

---> ---> ---> ---> ---> ---> ---> --->

A kábellista több elemén is végrehajthatjuk a nyomvonal kijelölési funkciókat, ha az alábbi módon a lista több elemét jelöljük ki egyszerre.

Több kábel lista adatsort is kijelölhetünk adat módosításra, ha az egérrel a kijelölendő kábellista adatsorra való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!

A kábel lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő kábel sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti kábel listasorok lesznek egyszerre megjelölve!

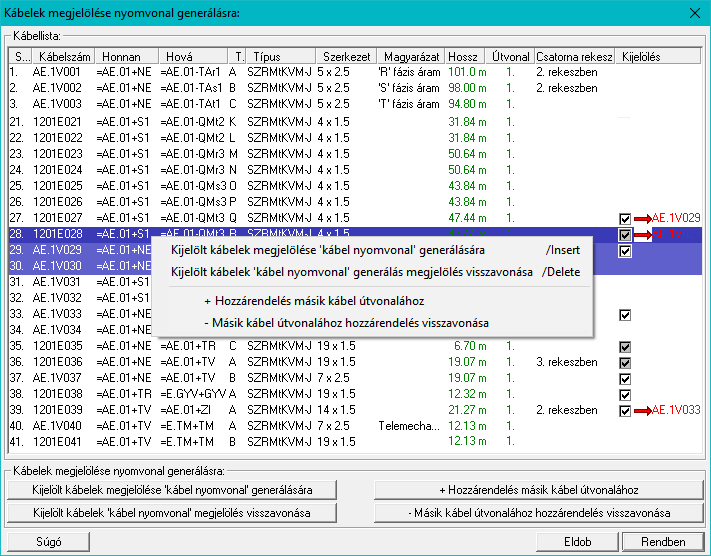

Ha a kábellista adatsoron az egér jobb oldali gombját felengedjük, akkor az alábbi lebegő menü jelenik meg. A menü módosító funkciói egyszerre végrehajthatók az adatlista kijelölt sorain.

---> ---> ---> --->

A funkció érvényes, ha a kábellistán van olyan kábel kijelölve, amely nincs elsődlegesen kijelölve nyomvonal generálásra.

A kijelölés elvégezhető a lista ablakban bármely oszlopban végrehajtott dupla kattintással is!

'Insert'

A kijelölés elvégezhető a billentyűzet 'Insert' gombjának megnyomásával is.

Ha egy kábel elsődlegesen kijelölt nyomvonal generálásra, akkor a 'Kijelölés' oszlopban a jel látható! Az elsődleges kijelöléssel együtt a rendszer másodlagosan megjelöli azokat a kábeleket is, amelyek ezzel azonos útvonalon kerülnek lefektetésre, azaz az indulási és érkezési szereléshelyük azonos, és azonos útvonalon haladnak. A másodlagosan megjelölt kábelek a 'Kijelölés' oszlopban a jel látható! (Lehetséges a két hely között több párhuzamos útvonal is, és ha a két hely közötti kábelek valamelyike egy másik útvonalhoz van rendelve, akkor az nem lesz megjelölve másodlagosan.


A funkció érvényes, ha a kábellistán van olyan kábel kijelölve, amely már elsődlegesen kijelölt nyomvonal generálásra.

A kijelölés visszavonása elvégezhető a lista ablakban bármely oszlopban végrehajtott dupla kattintással is!

'Delete'

A kijelölés visszavonása elvégezhető a billentyűzet 'Delete' gombjának megnyomásával is.

Ha egy kábel kijelölését megszüntetjük, akkor a vele azonos útvonalon lévő kábelek kijelölését is megszüntetjük, függetlenül attól, hogy azok elsőlegesen, vagy másodlagosan voltak kijelölve. Továbbá megszünik minden kábel hozzárendelés, amely ehhez a kábelhez volt hozzárendelve!


A funkció mindig érvényes. Ha a kábel nincs kijelölve, akkor a hozzárendelésre kiválasztott kábel megadásával az elsődleges kijelölés is megtörténik. Ha már a kábel kijelölt, volt és hozzárendelés is meg volt adva, akkor egy másik kábelhez való hozzárendeléssel módosítjuk az eddigi kijelölést.

Nem lehet olyan kábelt hozzárendelni egy másik kábelhez, amelyhez, vagy a nyomvonalával azonos útvonalon lévő kábelhez már hozzá van rendelve egy másik kábel! (Kör-körös hozzárendelés tíltása.) Ha ilyen kábel esetén próbáljuk meg az összerendelést, akkor az alábbi hibaüzenetet kapjuk:

A hozzárrendeléshez az alábbi ablak jelenik meg, amely szerint a kijelölt 39. 1201E039 -es kábel a 34. AE.1V034 -es kábelhez lesz rendelve a művelet ilyen beállítás szerinti befejelzés esetén.

Annak a kábelnek amelyhez a kijelölt kábelt rendelni akarjuk kijelöltnek kell lennie, egyébként ezt a hibajelzést kapjuk:

Annak a kábelnek amelyhez a kijelölt kábelt rendelni akarjuk elsődlegesen kijelöltnek kell lennie, egyébként ezt a hibajelzést kapjuk:

Az a kábel, amelyhez a kijelölt kábelt rendelni akarjuk, nem lehet már egy másik kábelhez hozzárendelve! (Kör-körös hozzárendelés tíltása.) Ekkor ezt a hibajelzést kapjuk:

És végül az a kábel, amelyhez a kijelölt kábelt rendelni akarjuk, nem lehet vele azonos útvonalon! Ekkor ezek a kábelek automatikusan egy nyomvonal tervlaon lesznek megjelenítve, és még egyugyanazon táblázatban! Ekkor ezt a hibajelzést kapjuk:

Ha egy elsődlegesen kijelölt kábelt hozzárendelünk egy másik kábel nyomvonal rajzolatához, akkor a 'Kijelölés' oszlopban így láthatjuk:
Ha egy másodlagosan, akkor így:


A funkció érvényes, ha a kábellistán van olyan kábel kijelölve, amely már egy másik kábelhez hozzá van rendelve.

Ha egy kábel egy másik kábelhez való kijelölését megszüntetjük, akkor a vele azonos útvonalon lévő kábelek hozzárendelését is megszüntetjük, függetlenül attól, hogy azok elsőlegesen, vagy másodlagosan voltak kijelölve.

Tudjuk, hogy a kábel hozzárendelés akkor is megszünik, ha annak a kábelnek a kijelölését megszüntetjük, amelyhez hozzá volt rendelve.

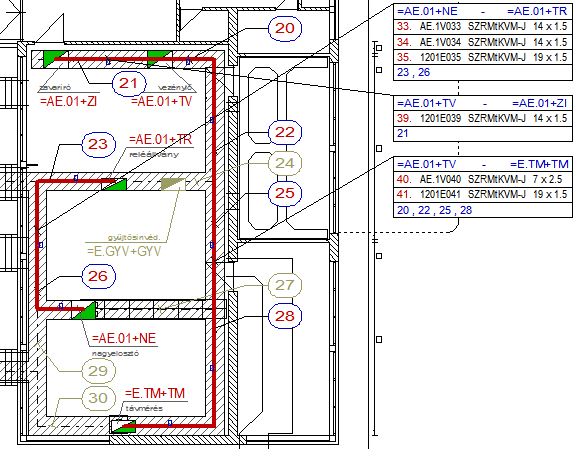

Kábel nyomvonalrajz minta


A kábelek kijelölése nyomvonal generálásra elvégezhető még a következő funkciókban is:

Szereléshelyek közötti párhuzamos kábelcsatorna útvonalak kezelése

Kábelek csatorna rekeszhez rendelése


Lásd:

Kábel fektetési tervek generálása

Kábel nyomvonal megjelenítés beállítás

Korlátozások/megjegyzések:
