Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Terv generálási beállítások: Kábel nyomvonal megjelenítés beállítás

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábel fektetési tervek automatikus generálása...

Szerszámos: Nyomógomb:

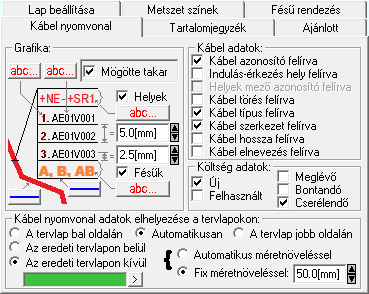

A kábel nyomvonalak tervlapjainak megszerkesztésének módját ezen a panelen állíthatjuk be. Megadhatjuk a kábel nyomvonalat megjelenítő vonal jellegét, azt, hogy a nyomvonalhoz tartozó kábelek adatai milyen részletességgel legyenek listázva, és milyen grafikus jellemzői legyenek. Továbbá azt, hogy a tervlapon hol legyenek elhelyezve.

---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Egy kábel nyomvonal tervlapon több kábel nyomvonala is megjelenik. A lapon egy táblázatban fog megjelenni mindazon kábel, amely kijelölt kábellel azonos útvonalon halad. Azaz nyílván azonos két szereléshely között van lefektetve, és ha a két hely között létezik több útvonal, a kijelölttel azonos útvonalon halad.

Ugyanezen a lapon egy másik útvonal megjelölésével és egy ehhez tartozó másik táblázatban fognak megjelenni azon kábelek, amelyek az elsődlegesen megjelölt kábelhez vannak rendelve a nyomvonal szerkesztéshez. Lásd: a 'Kábelek megjelölése nyomvonal generálásra'

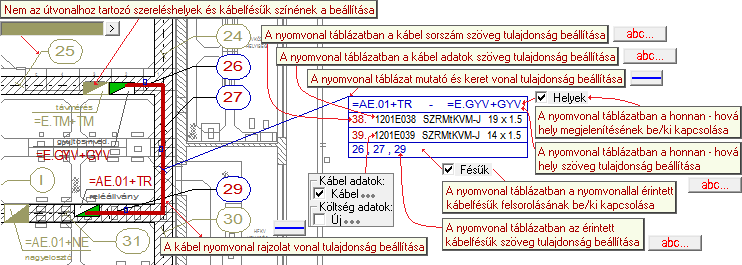

A kábel nyomvonal tervlapok a következő formában jelennek meg:

Grafika: Tartalmi és grafikai tulajdonságok beállítása:

Helyek

Bekapcsolt állapotában a megszerkesztett kábel nyomvonal adatok táblázatban az első sorban megjelenítésre kerül a táblázathoz tartozó nyomvonal honnan - hová szereléshelye. Ekkor felesleges a kábel adatokban bekapcsolni az 'Indulás - érkezés helye' felírva opciót. A helyek felírat tulajdonságát a kapcsoló alatti Szöveg stílus beállítása funkcióval tudjuk egyedire beállítani.

Fésűk

Bekapcsolt állapotában a megszerkesztett kábel nyomvonal adatok táblázatban az utolsó sorban felsorolásra kerül a táblázathoz tartozó nyomvonalon elhelyezett kábelfésűk azonosítója. A felsorolt kábelfésűk valamely kiinduláshelytől kezdve, egymásután kerülnek felsorolásra. A fésű azonosítók felírat tulajdonságát a kapcsoló alatti Szöveg stílus beállítása funkcióval tudjuk egyedire beállítani.

Mögötte takar

Bekapcsolt állapotában a megszerkesztett kábel nyomvonal adatok táblázat a helyszínrajzon az alatta lévő elemeket letakarja. Ezzel kiemeli, olvashatóbbá teszi a táblázat tartalmát, ha az meglévő rajzi elemkre kerül elhelyezésre.

A kábel nyomvonal táblázat megjelenítés grafikai tulajdonságait az alábbi módon állíthatjuk be a fenti ábrának megfelelő elemkre vonatkozóan.

A kábel nyomvonal táblázat elem vonal beállítás a Vonal stílus beállítása funkcióval.

A kábel nyomvonal táblázat elem felirat beállítása a Szöveg stílus beállítása funkcióval.

Kábel adatok:

A kábel nyomvonal táblázatokban a kábelek itt meghatározott adatai szerepelnek. A kábel sorszáma mindig megjelenik a táblázatban. Nem kapcsolható ki.

Kábel azonosító

Indulás - érkezés hely Felesleges együtt használni a 'Grafika:' csoportban a Helyek opcióval.

Helyek mező azonosító (Csak akkor, ha 'Indulás - érkezés hely' bekapcsolva!)

Kábel törés

Kábel típus

Kábel szerkezet

Kábel hossza

Kábel elnevezés

Kábel költség adatok:

A kábel nyomvonal táblázatokban a kábelek költség kódja is megjeleníthető. Csak az itt megjelölt költség kódok fognak megjelenni.

Új

Felhasznált

Meglévő

Bontandó

Cserélendő

Kábel nyomvonal adatok elhelyezése a tervlapokon:

Ebben a csoportban azt határozzuk meg, hogy a kábel nyomvonal táblázatok hol legyenek elhelyezve a kábel csatornák helyszínrajzán. Egy lapon több nyomvonal is megjelenhet. A különböző nyomvonalakhoz tartozó táblázatok a lap tetejéről lefelé, egymás alá kerülnek, egymástól egy adatsor távolságra pozícionálva. Azt, hogy a tervlap mely oldalára kerüljenek, az alábbi módon állíthatjuk:

A tervlap bal oldalán

A nyomvonal táblázatok mindig a tervlap bal oldalán lesznek elhelyezve.

Automatikusan

A nyomvonal táblázatok attól függően kerülnek a tervlap jobb vagy bal oldalára, hogy a hozzájuk tartozó nyomvonal középpontja, ahová a táblázat mutató pontja mutat, az eredeti kábel csatorna helyszínrajz középvonalától jobbra, vagy balra esik. Ha a tervlapon több nyomvonal is megjelenítésre kerül, akkor lehetséges, hogy a tervlap mindkét oldalára kerül nyomvonal táblázat. Ha 'Az eredeti tervlapon kívül' opció van bekapcsolva, akkor a tervlap mindkét irányban növelni fogja a méretét a beállításoktól függő mértékben.

A tervlap jobb oldalán

A nyomvonal táblázatok mindig a tervlap jobb oldalán lesznek elhelyezve.

Azt is meg kell adnunk, hogy ezek a kábel nyomvonal táblázatok az eredeti kábel csatorna helyszínrajzokon belül, vagy azon kívül kerüljenek elhelyezésre. Ha a tervlapon kivülre kerülnek, akkor a tervlapok mérete növekedni fog a további beállítások függvényében.

Az eredeti tervlapon belül

A kábel nyomvonal tervlapok nem változtatják a méretüket. Megtartják az erdeti kábel csatorna helyszínrajz méretét, természetesen a beállított léptékkel együtt. A nyomvonal táblázatk a beállított oldalnak megfelelően a tervlap adott szélétől befelé kerülnek elhelyezésre, függetlenül attól, hogy az eredeti tervlap rajzolatát takarja-e, vagy sem.

Az eredeti tervlapon kívül

A kábel nyomvonal tervlapok változtatják a méretüket. Az erdeti kábel csatorna helyszínrajz méretéhez hozzáadódik a nyomvonal táblázatok elhelyezésére szükséges helyigény. Természetesen a beállított lépték az ebben az esetben sem változik. A táblázatok helyigényét kétféle módon változhatjuk:

Automatikus méretnöveléssel

A kábel nyomvonal tervlapok a kábel nyomvonal táblázatok elhelyezéséhez szükséges mérettel növelik a méretüket. A méret helyigényt a rendszer határozza meg. A tervlapok mérete egyedi lesz, és lehetséges, hogy laponként változni fog. A szükséges lap méret 5[mm] kerekítéssel lesz kialakítva. Ha a 'Automatikus' oldalra helyezés opció van beállítva, akkor, ha egy generált lapon mindkét oldalra kerül táblázat, előfordulhat, hogy oldalanként eltérő mértékkel növekszik a lapméret.

Fix méretnöveléssel

A kábel nyomvonal tervlapok az általunk megadott mérettel kerülnek növelésre. Ennek megadására az opció bekapcsolása esetén érvényessé válik a szerkesztő ablak, amelyben megadhatjuk a méret növelés értékét. A rendszer az itt beállított mérettel növeli a tervlap méretét, függetlenül, hogy az elhelyezendő táblázat a kialakított területen elfér-e, vagy sem. Ha a 'Automatikus' oldalra helyezés opció van beállítva, akkor, ha egy generált lapon mindkét oldalra kerül táblázat, akkor a lapméret a beállított méret kétszeresével növekszik.

Nem az útvonalhoz tartozó szereléshelyek és kábelfésűk megjelenítése:

A kábel nyomvonal rajzolat az eredeti kábel csatorna helyszínrajz felhasználásal készül el. Ez, vagy ha több helyszínrajz tervlap van, akkor ezek tartalmazzák a kábelek indulási-érkezési szereléshelyeit, valamint az összes kábelfésű rajzolatát. A generált kábel nyomvonal tervlapon azok a szereléshelyek és azok a kábelfésűk, amelyek a lapon megjelenített útvonalakhoz tartoznak, megtartják eredei színezésüket. Azok viszont amelyek nem tartoznak ide, azoknak a színeit egy egységes, de nem meghatározó, eltérő színnel jeleníthetjük meg. Ezt a színt itt válaszhatjuk ki a tervlaphoz tartozó pecsét színei közül.

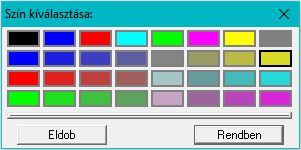

A szín kiválasztása az aktuális tervlaphoz megadott színek közül történik.


Tartalom:

Terv generálási beállítás

Terv generálási beállítás: Generált lap beállítás
Terv generálási beállítás: Metszeti színek beállítás
Terv generálási beállítás: Kábel fésű rendezés beállítás
Terv generálási beállítás: Kábel nyomvonal megjelenítés beállítás
Terv generálási beállítás: Tartalomjegyzék kezelés
Terv generálási beállítás: Ajánlott beállítás

Lásd:

Kábel fektetési tervek generálása

'Kábelek megjelölése nyomvonal generálásra'


Korlátozások/megjegyzések:

A kábel nyomvonalak készítésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelWayGrafik.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábel nyomvonalak készítésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelWayGrafik.Sta' állományban tárolja.
