Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Terv generálási beállítások

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábel fektetési tervek automatikus generálása...

Szerszámos: Nyomógomb:

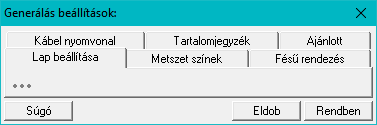

A kábelfektetési tervek kiértékelése során a megszerkesztett helyszínrajzokat követően a rendszer automatikusan előállítja a megjelölt kábel útvonali helyekre a kábelfésű táblázatokat és a méretarányos kábelcsatorna metszet rajzokat. Ezen a helyen tudjuk azt beállítani, hogy az újonnan előálló tervlapok milyen méretűek, és méretarányúak legyenek. Továbbá azt, hogy a kábelfésű metszetek megszerkesztése során az egyes kábelek metszeti képei milyen vonallal és kitöltéssel legyenek megszerkesztve.

---> ---> ---> ---> ---> ---> ---> --->

Tartalom:

Terv generálási beállítás: Generált lap beállítás
Terv generálási beállítás: Metszeti színek beállítás
Terv generálási beállítás: Kábel fésű rendezés beállítás
Terv generálási beállítás: Kábel nyomvonal megjelenítés beállítás
Terv generálási beállítás: Tartalomjegyzék kezelés
Terv generálási beállítás: Ajánlott beállítás

Lásd:

Kábel fektetési tervek generálása


Korlátozások/megjegyzések:

A kábeltervező modul működésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelPlaning.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábeltervező modul működésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaning.Sta' állományban tárolja.

A kábel nyomvonalak készítésére vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelWayGrafik.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.

A kábel nyomvonalak készítésére vonatkozó munkahelyi sablon beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelWayGrafik.Sta' állományban tárolja.
