Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Kábelfektetési tervek generálás végrehajtás

'Kábelfektetési tervek készítése' modul

Elérés:

 Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Kábel fektetési tervek automatikus generálása...

Szerszámos: Nyomógomb:


A nyomógomb megnyomásával elindul a helyszínrajzok kiértékelése

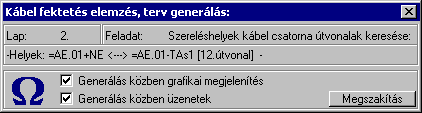

A felső állapotsorban láthatjuk hogy a rendszer a generálás mely részének készítésénél tart. Az alsó állapotsorban a generálás alatt álló művelet adatait láthatjuk.

A 'Generálás közben grafikai megjelenítés' és a 'Generálás közben üzenetek' opciók a folyamat közben is állíthatók.

Az ellenőrző ablak a folyamat során a képernyőn tetszőleges helyre áthelyezhető. Az új pozícióját a következő indításnál megőrzi.

A gomb segítségével a folyamat megszakítható!

A generálás befejeztével a panelen megjelenik a művelet során fellépet hibák száma. A hibalista megtekinthető a (Hibanapló megnézése) funkció segítségével.


Lehetséges hibák listája:
  • Hiba:[101]: A kábelfésűhöz nem található a kábelcsatorna!
  • Hiba:[102]: A kábelfésűhöz nem található a kábelcsatorna szakasz!
  • Hiba:[103]: A kábelfésűhöz rendelt tulajdonság sablon nem található a rendszerben!
  • Hiba:[104]: A kábelfésűhöz sablon tulajdonság frissítése van megadva, de nincs hozzá sablon rendelve!
  • Hiba:[105]: Megegyező egyedi kábelfésű azonosító van megadva két (több) kábelfésűhöz is!
  • Hiba:[106]: A szereléshely túl magasan van a kábel csatornához viszonyítva!
  • Hiba:[107]: A szereléshely magassági elhelyezése hibás, egymásba ér a csatornával!
  • Hiba:[108]: A szereléshely túl alacsonyan van a kábel csatornához viszonyítva!
  • Hiba:[109]: A szereléshely nem rendelhető hozzá a kábel csatornához! Csatlakozási határszám túllépés!
  • Hiba:[110]: A szereléshelypár között van kábelkapcsolat, de nem található kábelcsatorna útvonal!
  • Hiba:[111]: Nincs egyetlen kábel sem kijelölve kábel nyomvonal generálásra!
  • Hiba:[402]: Azon szereléshelyek listája, melyek nincsenek a terven elhelyezve.
  • Hiba:[403]: Azon szereléshelyek listája, melyek a terven elhelyezettek, de a listán nincsenek.
  • Hiba:[404]: Szereléshelyek, melyek a terven elhelyezettek, de nincs csatorna kapcsolat.

    • Példa arra az esetre, ha a szereléshely a terven elhelyezett a csatornához rendelve, de a csatornaszakasz már nem bontható több szakaszra:

    Az ilyen esetekben egyszerűen szerkesszük a csatornákat a csatlakozó pontig terjedő rövid csatornaszakaszokból. Ugyanazt az eredményt fogja adni, de hiba nélkül. Lásd: Kábel csatorna szerkesztés

    Hiba napló minta:

    OmegaCAD ELEKTRO Windows'95/98/2000/ME/NT/XP V8.40 (c) 2009.

      Kábel fektetési terv elemzési és feldolgozási napló.
                   Tervező: Omega-Soft Kft.
               Létesítmény: Minta_V824
                            Minta terv (V8.10)
                            120/20 kV-os alállomás

        A feladat elkezdve: 2009.07.16.  5:27:56':46''

                   Kábel csatornák keresése a tervlapokon.
    Hiba  :[ 402]: Azon szereléshelyek listája, melyek nincsenek a terven elhelyezve.

                     13. =E.TM+TM  :távmérés, (7. - 1. - -7 - 0.)  '-S Megjelenített'
                                 Szekrény:   Id: 0. [0,]   Méret:  Xm=    0, Ym=    0, Zm=    0
                   Szereléshely - kábelcsatorna kapcsolatok elemzése.
    Hiba  :[ 107]: A szereléshely magassági elhelyezése hibás, egymásba ér a csatornával!
                   A hiba helye:  2.lap,  X=71600.0 mm,  Y=6200.0 mm,  Z=1000.0 mm
                   Szereléshely:  =AE.01+TV  :vezénylö
                                  Elhelyezési szintje:  Z=1000.0 mm  Magassága:  Zm=1600.0 mm
                   Csatorna:      Elhelyezési szintje:  Z=1200.0 mm  Mélysége:  Zd=600.0 mm
    Hiba  :[ 405]: Szereléshelyek, melyek a terven elhelyezettek, de nincs csatorna kapcsolat.

                      4. =AE.01+TV  :vezénylö, (1. - 1. - 6 - 0.)  '-S Tervezett'
                                 Lap:2. X=  71600.00, Y=   6200.00, Z=   1000.00, Fi=     180
                                 Szekrény: VR-22-800/kkkk
                                   Id: 301. [301,]   Méret:  Xm=  800, Ym=  600, Zm= 1600
                   Csatorna szakaszok kigyűjtése.
                   Honnan - hová szereléshelyek kigyűjtése.
                   A honnan - hova kábelek kigyűjtése.
                   Szereléshelyek kábel csatorna útvonalak keresése:
                   A szereléshelyek közötti útvonalak rendezése.
                   Csatorna elemzési vázlatrajz generálása.
                   Kábelfésűk keresése a tervlapokon.
                   Kábelfésűk elemzése, rendezése.
                   Kábelfésűk frissítése a tervlapokon.
                   Kábel fésű elemzési vázlatrajz generálása.
                   Kábelfésű táblázat készítése.
                   A kábelek átmérőjének frissítés a kábel adatbázisból.
                   Kábelfésű metszetek készítése.

    -------------- Összegzett hiba napló: --------------

    [ 107]: 1    *:A szereléshely magassági elhelyezése hibás, egymásba ér a csatornával!
    [ 402]: 1    *:Azon szereléshelyek listája, melyek nincsenek a terven elhelyezve.
    [ 405]: 1    *:Szereléshelyek, melyek a terven elhelyezettek, de nincs csatorna kapcsolat.

                 Befejezve: 2009.07.16.  5:27:57':125''
                                         0: 0: 1': 78''
       Észlelt hibák száma:  3.

    Lásd:

    Kábel fektetési tervek generálása
