'Kábelfektetési tervek készítése' modul

Elérés:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Szereléshelyek tulajdonságainak beállítása...

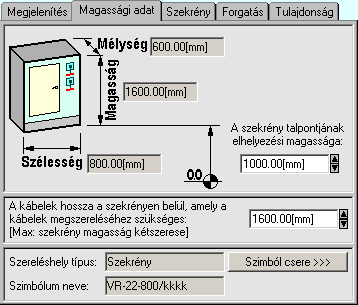

A panelen a szereléshely magassági elhelyezésének értékét adhatjuk meg. A magassági értéket a helyszínrajz viszonyítási alappontjához képest kell megadni.

A szereléshely magassági viszonyítási adatához azért van szükség, mert a modul képes több szintű kapcsoló épületek kábelezésének modellezésére is. Az hogy a szekrény mely csatornához csatlakozik, azt a magassági viszonyok határozzák meg.

Az alábbi ábra azt mutatja, hogy az automatikus kiértékelés során a rendszer mikor tekinti a szekrényt az adott kábelnyomvonalhoz csatlakozónak:

E szerint, ha a csatorna a szekrény fölött van, akkor a szekrény talppontjától a csatorna alsó síkja maximum 2700 mm magasan lehet. Ha a szekrény például falra szerelt és a csatorna a padlósík alatt van, akkor a csatorna alsó síkja és a szekrény teteje között lehet maximum 2700 mm.

Ebben az ablakban lehet megadni a kábelek szekrényen belüli szerelési hosszát is. Alapértelmezésben a szekrény magassága. /Ez az a kábelhossz, amit a kábelvég kifejtéshez szükséges 'ráhagyni' a két szereléshely közötti távolság számításából kapott kábel hosszhoz. Láthatjuk még a szereléshely jellegét, melyet mint tudjuk a kábel csatlakozó végének jellege határoz meg.

Láthatjuk a szereléshelyhez rendelt szimbólumot azonosító nevet, valamint új elrendezési szimbólumot választhatunk a szereléshelyhez. A szereléshelyhez rendelt szimbólumok kezeléséről bővebben a szereléshely tulajdonságok panel fül alatt lehet olvasni.

Szereléshely tulajdonságok beállítása...

Szereléshely tulajdonságok: Tulajdonság sablon
