Kábelfektetési tervek készítése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Szereléshely tulajdonságok: Tulajdonság sablon

'Kábelfektetési tervek készítése' modul

Elérés:

Menü:

E L E K T R O Kábelfektetési tervek készítése

Kábelfektetés tervezés

Szereléshelyek tulajdonságainak beállítása...

Szerszámos:

Nyomógomb:

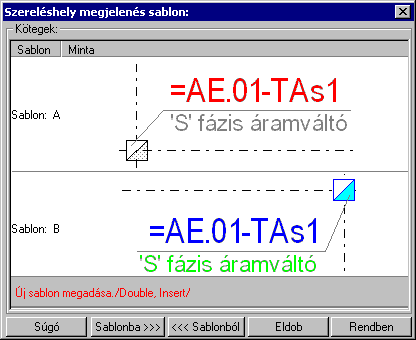

A beállított szereléshely megjelenés tulajdonságokat sablonban lehet elhelyezni. A sablonból a korábban számunkra megfelelően összehangolt megjelenítési tulajdonságokat egyszerre tudjuk visszaállítani.

Ha a beállított tulajdonságok egyik korábban a sablonban tárolt tulajdonságokkal sem egyeznek meg, akkor a gomb érvényes lesz. Ekkor a beállítások tárolhatók a sablonban.

Új sablon megadása:

Ha a szereléshely megjelenés stílus megjelenés sablon funkcióba a tárolási móddal jutunk, akkor a sablon lista utolsó eleme mindig a sor lesz. Mindaddig, míg az új tulajdonság köteget helyét ki nem jelöltük a sablonban.

Ha ekkor erre az utolsó sorra mutatunk a kurzorral, a rendszer ebbe a sorba tárolja az új tulajdonság köteget. Az utolsó sor képe a bejegyezni kívánt tulajdonsággal lesz azonos. Az új sablon adatsor megadása után már más sort nem tudunk kijelölni!

		'Insert'	Új sablon elemként tudjuk tárolni a beírandó tulajdonság köteget a kijelölt sablon sor előtti sorba a billentyűzet 'Insert' gombjának megnyomásával! Ha még nem azt adtuk meg, hogy az új tulajdonság legyen a sablon utolsó eleme, akkor bármelyik meglévő elemre rámutatva kicserélhetjük a benne lévő tulajdonságokat az új tulajdonságra.

			A tulajdonság adat lista soron végzett 'dupla egér kattintás'sal a kijelölt sablon sor adatait a tárolandó tulajdonság kötettel cseréljük ki. A dupla egér kattintással a rendszer a tulajdonság sablon módosításának jóváhagyásával ki is lép a sablon funkcióból.

Meglévő sablon adat törlése:

		'Delete'	A törlés végrehajtható a lista ablakban a billentyűzet 'Delete' gombjának megnyomásával! A kiválasztott tulajdonság sablon törlődik a listából.

			A törlés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvénytelen terület fölött engedjük fel az egérgombot (szemetes kurzor jelzi számunkra), a kiválasztott tulajdonság sablon törlődik a listából.

Meglévő sablon rendezése:

A rendezés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott tulajdonságot ebbe a sorba helyezi át a rendszer.
A sablon rendezésével megváltoznak az egyes betűjelekhez tartozó tulajdonságok, ami a sablonhoz hozzá rendelt szereléshely megjelenítés tulajdonságainak frissítésénél jelentkezik.

Sablonok kezelése:

A szereléshely elhelyezésre vonatkozó sablon összeállítást a 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaceSablon.Sta' állományba mentjük.

A parancs segítségével a felhasználó által korábban a munkahelyi sablonba tárolt sablon listát bármikor, bármely létesítményhez visszatölthetjük.

Változások tárolása:

		A gomb megnyomásával minden a panelon végzett módosítás érvénytelen lesz. A szereléshelyek elhelyezés tulajdonságai sablon adatai változatlanok maradnak.
		A gomb megnyomásával a kiválasztott tulajdonság köteg érvényes lesz. Ha a tulajdonság tárolása móddal jutottunk a funkcióba a gomb mindaddig érvénytelen, míg valamilyen változást nem végeztünk a sablon tartalmán.

Tartalom:

Szereléshely tulajdonságok beállítása...

		Szereléshely tulajdonságok: Megjelenítés
		Szereléshely tulajdonságok: Magassági adat
		Szereléshely tulajdonságok: Szekrény
		Szereléshely tulajdonságok: Forgatás
		Szereléshely tulajdonságok: Tulajdonság

	Korlátozások/megjegyzések:
		A szereléshely tulajdonság sablon maximálisan 16 elemet tartalmazhat!
		Ha a szereléshely tulajdonság sablon már tartalmazza a maximálisan 16 darab elemet, akkor az 'Új sablon megadása. /Double, Insert/' adatsor nem jelenik meg a sablon listában.
		A szereléshely elhelyezésre vonatkozó felhasználói sablonokat a rendszer a kijelölt létesítményben a '<Létesítmény útvonal>\<Létesítmény>.All\ChanelPlaceSablon.Sta' állományban tárolja. A modul a kijelölt létesítményben, ha más beállítás nem történik, akkor a létesítményben történt utolsó beállítás szerint fog működni.
		A szereléshely elhelyezésre vonatkozó munkahelyi sablonokat a rendszer 'x:\V10.x..\OmegaWin32\UserSettings\ChanelPlaceSablon.Sta' állományban tárolja.
		A szereléshely elhelyezésre vonatkozó tulajdonság sablonok betűjelzéssel azonosítottak. Az mindig a lista elejéről indul 'A' jelzéstől. Rendezés után is változatlan a betű jelzés kiosztása. A tulajdonság kötegek kerülnek áthelyezésre.
