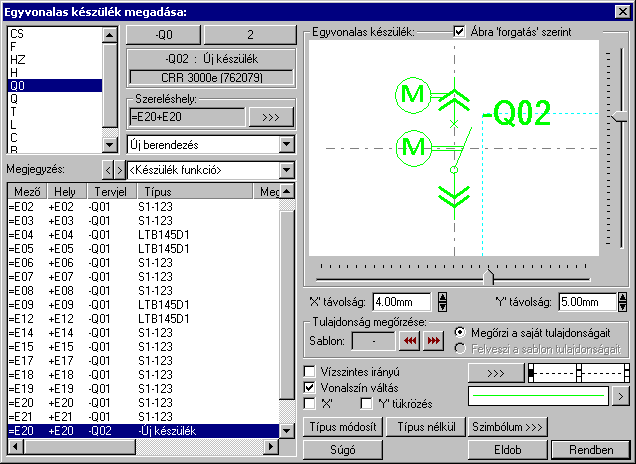

A készülék típust tartalmazó adatbázis adatai
|
Az Adatbázis: tartalmazza annak az adatbázisnak a nevét, amelyből az elem kiválasztásra került.
Ha ez a létesítményi adatbázis akkor a <Létesítmény> jelenik meg.
Ha az elem egy 'Gyártói adatbázis' eleme,
akkor a Gyártó: ablakban megjelenik a kiadó logója, ha azt megadták, és érvényes
lesz  gomb,
melynek használatával elérhetővé válik a 'Gyártói adatbázis' kiadójának adatai
és a kiadások verzió változatainak története.
|
Készülék típus megadása
|
 A gombbal megadhatjuk
a készülék típusát, névleges adatát: (Lásd:
Készülék típus megadása)
Az új készülék típusát a
mezőben láthatjuk.
Ha a készülék az áramút terven is felhasznált,
akkor a típus itt nem
módosítható!
|
Készülék típus visszavonása
|
A funkcióval a már típussal rendelkező készülék típusát állíthatjuk vissza
típus nélkülire. Csak akkor érvényes a gomb, ha az új készüléknek már van
típusa.
Ha a készülék az áramút terven is felhasznált,
akkor a típus itt nem
módosítható!
|
Szimbólum módosítása
|
Ha másik szimbólumot szeretnénk a készülékhez
rendelni, akkor ezzel a
 funkcióval
ismét a
Szimbólum kiválasztása funkcióba jutunk. A korábban választott szimbólum
helyett újabbat választhatunk.
|
Vonal szín váltás
|
Az egyvonalas készülék szimbólumai elhelyezéskor
átszínezhetők. Ez lehetőséget ad például az egyvonalas tervek
feszültségszintenként történő eltérő színezésére, anélkül, hogy az
adatbázisban az adott jelből színenként megszerkesztenénk a jeleket.
A
checkbox az egyvonalas szimbólum átszínezésének bekapcsoltságát jelzi.
Bekapcsolt állapotában a szimbólum minden vonala, köre és felirata a beállított
színű lesz, függetlenül az adatbázisban megadottaktól! A
 kép mutatja az
új vonal jelleget, amit a
 gombbal lehet
megváltoztatni! (Lásd:
Vonal stílus beállítása)
|
Szimbólum tükrözés
|
A
'X' és 'Y'
tükrözés kapcsolók az egyvonalas szimbólum 'x' és 'y' tengelyre való
tükrözését teszi lehetővé.
|
Egyvonalas készülék tervjel felirat stílus
beállítása
Készülék költség kódjának megadása
Készülék rövid funkcióleírás megadása
|
A készülék rendeltetésére, funkciójára utaló
rövid leírást adhatunk itt meg
 ebben az ablakban.
Lásd:
Megjegyzés megadása készülékhez
Az adatbeviteli szerkesztő ablak mellett
elhelyezett  gomb
segítségével a felhasználó sablonba tárolhatjuk,
gomb segítségével a sablonból törölhetjük az ablak tartalmát! A
gomb segítségével a felhasználói sablonban eltárolt szövegekből
választhatunk!
|
|
|
Áramút FEDŐlap tervezés/EGYVONALAS tervezés
