'Szerelési tervek készítése' modul

Elérés:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Sorkapocs lamella vágása átkötő elemmé

A parancs a szomszédos sorkapcsok közötti lamellás rövidzárak páronként alakítására szolgál, melyet a rendszer átalakítás után egy átkötő elemként jelenít meg. Ha a lamellás kapcsolat korábban ilyen módon már átkötő elemmé volt átalakítva. Akkor a funkció újra alkalmazásával az adott sorkapocs párra visszaalakítja az átkötő elemes megjelenítést lamellás megjelenítéssé.

Az átalakításhoz első lépésben egy mozgatható kijelölő kerettel a kívánt, lamellával áthidalt sorkapocs párt kell kiválasztanunk. Ezután egy nyíl segítségével adhatjuk meg sorkapocs léc vezeték vagy kábel oldalát, ahol az átkötés grafikusan jelenik meg

Az átkötő elem helyét kijelölhetjük valamely vezeték bekötési boxban, vagy a sorkapocs bekötési képen kívülre.

Ha az átalakításhoz első lépésben a mozgatható kijelölő kerettel ilyen átkötő elemmel átalakított sorkapocs párt választunk, akkor az átkötő elemet lamellává alakítja vissza a rendszer.

A már átalakított lamellás kapcsolat visszaalakításához az alábbi két funkció bármelyike használható:

		Sorkapocs lamella vágása átkötő elemmé
		Sorkapocs lamella vágása vezetékké

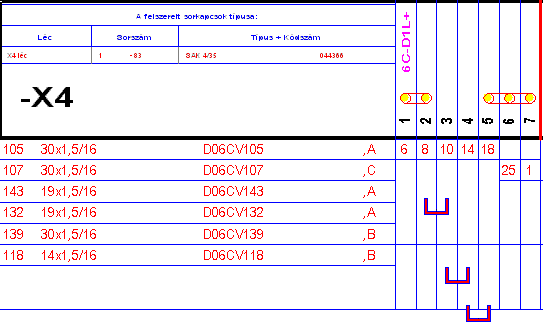

Az alábbi példában az -X4:2 és -X4:3 lamella pár, az -X4:3 és -X4:4 lamella pár, és az -X4:4 és -X4:5 lamella pár átalakítva átköto elemmé három különböző pozícióban megjelenítve azt.
