'Szerelési tervek készítése' modul

Elérés:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Sorkapocs lamella vágása vezetékké

A parancs a szomszédos sorkapcsok közötti lamellás rövidzárak páronként alakítására szolgál, melyet a rendszer átalakítás után az összekötendő kapcsolatot az alfanumerikus jelöléseknek megfelelően vezeték kapcsolatként jelenít meg. Ha a lamellás kapcsolat korábban ilyen módon már vezeték kapcsolatként volt átalakítva. Akkor a funkció újra alkalmazásával az adott sorkapocs párra visszaalakítja a vezeték kapcsolat megjelenítést lamellás megjelenítéssé.

Az átalakításhoz első lépésben egy mozgatható kijelölő kerettel a kívánt, lamellával áthidalt sorkapocs párt kell kiválasztanunk. Ezután egy nyíl pár segítségével adhatjuk meg sorkapocs léc vezeték vagy kábel oldalát, annak a függvényében, hogy az érintett sorkapcsokban hol van szabad vezeték bekötési hely. Az átalakított kapcsolatot megvalósító vezeték végek alfanumerikus jelei a kijelölt rekeszekben jelennek meg.

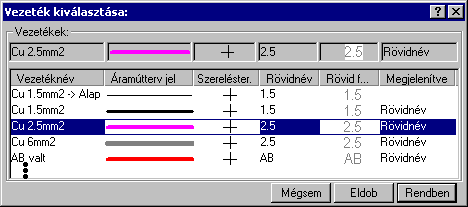

A kapcsolat helyének kijelölése után a vezeték választó dialógus ablak jelenik meg, melynek segítségével kiválaszthatjuk azt a vezeték típust, mellyel az átalakított lamella kötést ki szeretnék alakítani.

	Gomb megnyomásával a kijelölt vágási műveletet félbehagyjuk, és a funkcióból is kilép a rendszer.
	Gomb megnyomásával a kijelölt vágási műveletet félbehagyjuk, de a vágási funkcióban marad a rendszer. Újabb sorkapocs párt jelölhetünk ki vezeték vágásra.
	Gomb megnyomásával kijelölt vágási műveletet végrehajtódik. Elvégzésre kerül a kapcsolás átalakítása és az adatok rögzítése. A rendszer a vágási funkcióban marad és újabb sorkapocs párt jelölhetünk ki vezeték vágásra.

Ha az átalakításhoz első lépésben a mozgatható kijelölő kerettel ilyen vezetékké átalakított lamellázott sorkapocs párt választunk, akkor a vezetékeket lamellává alakítja vissza a rendszer.

A már átalakított lamellás kapcsolat visszaalakításához az alábbi két funkció bármelyike használható:

		Sorkapocs lamella vágása átkötő elemmé
		Sorkapocs lamella vágása vezetékké

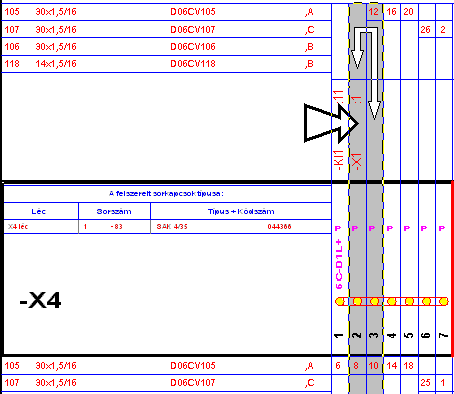

Az alábbi példában az -X4:4 és -X4:5 lamella pár felbontását jelöljük ki.

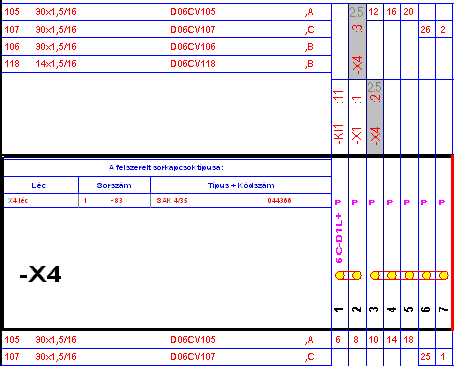

A vezeték kötések helyének kijelölése után a vezeték típus megadása következik. A kijelölés után az alábbi a végeredmény:
