Szerelési tervek készítése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Rövidzárás zárt/nyitott állapotának állítása

'Szerelési tervek készítése' modul

Elérés:

Menü:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Rövidzárás zárt/nyitott állapotának állítása

Szerszámos:

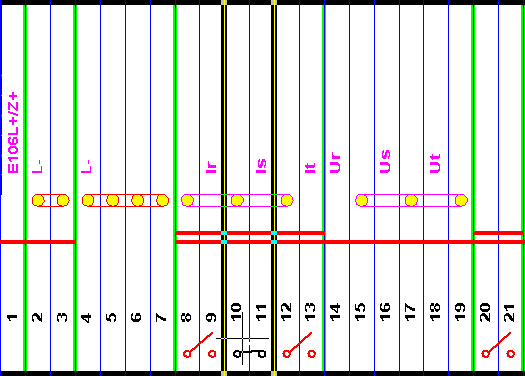

A rendszer a rövidzáró csúszkákat az alapértelmezés szerint nyitott vagy zárt állapotban helyezi el a (lásd: Sorkapocs adatok beállítása). A parancs segítségével a csúszkák állapotát egyedileg módosíthatjuk.

A csúszka állapota az ellenkezőjére vált miután egy mozgatható kijelölő kerettel a csúszkával áthidalt sorkapcsok valamelyikét kijelöljük.

	Korlátozások/megjegyzések:
		A parancs hibajelzéssel leáll, ha az aktuális tervlapon nincs sorkapocs!
		A parancs hibajelzéssel leáll, ha az azonosított sorkapocs nem rövidzárt!
		A rövidzárt sorkapocs zárt vagy nyitott állapotát jelképező szimból jelet a Szerelésterv generálási jellemzők funkcióban lehet beállítani.
