Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

IEC-61850 szabvány alkalmazása az OmegaCAD ELEKTRO rendszerben

Mező és állomásszintű védelmi és irányítástechnikai kommunikáció tervezés modul

Elérés:

 Menü:

E L E K T R O KOMMUNIKÁCIÓS tervezek készítése

Kommunikáció tervezés

IEC 61850 állomás topológia SSD exportálás, rendszer konfigurálás...

Szerszámos: Fül:


IEC 61850 állomás topológiát leíró SSD állomány exportálása

A funkció segítségével a létesítményre vonatkozó egyvonalas tervből valamint a kommunikációs tervből előállíthajuk az IEC 61850 szabvány szerinti állomás topológiát leíró SSD állományt.

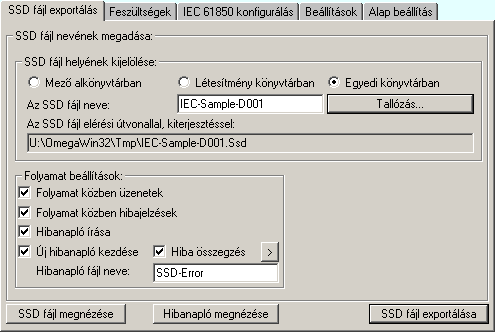

Az SSD állomány exportálás folyamat a a nyomógomb megnyomásával indítható el.


---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Az SSD fájl nevének megadása

'Az SSD fájl helyének kijelölése:' csoportban tudjuk azt beállítani, hogy az elkészített SSD fájl a számítógépünk melyik lemezére és melyik könyvtárába kerüljön elhelyezésre. Itt tudjuk megadni az SSD fájl nevét is.

'Az SSD fájl neve:' ablakban az SSD fájl nevét tudjuk megadni. Ha nem adunk meg semmit, akkor a fájl neve értelemszerűen a OmegaCAD ELEKTRO rendszerben a beállított létesítmény rendszerbeli könyvtár nevével lesz azonos, kiegészítve a 'Ssd' kiterjesztéssel.

A könyvtárakat az alábbi lehetőségek segítségével állíthatjuk be:

Mező könyvtárban

Ha ezt az opciót választjuk, akkor az SSD fájl a létesítmény könyvtárban található mező alkönyvtárában lesz elhelyezve. Tudnunk kell, hogy a kommunikációs tervek készítése modul csak a létesítmény közös mező kijelölése esetén működik! Ezért ebben az esetben a mező könyvtár mindig a következő lesz:

<kijelölt munka könyvtár>\<létesítmény név>.all\Project\<létesítmény név>.Ssd

Például Budapest állomásra:
C:\V90\OmegaWin32\Projects\Budapest-D001.all\Project\Budapest-D001.Ssd


Létesítmény könyvtárban

Ha ezt az opciót választjuk, akkor az export fájl a létesítmény könyvtárában lesz elhelyezve:

<kijelölt munka könyvtár>\<létesítmény név>.all<létesítmény név>.Ssd

Például Budapest állomásra:
C:\V90\OmegaWin32\Projects\Budapest-D001.all\Budapest-D001.Ssd


Egyedi könyvtárban

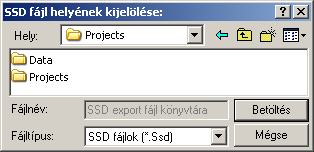

Ha ezt az opciót választjuk, akkor az SSD export fájlt a számítógépünk tetszőleges könyvtárába helyezhetjük. Ekkor érvényessé válik a funkció gomb, melynek segítségével kényelmesen beállíthatjuk a létrehozandó SSD export fájl helyét:

<tallózott könyvtár>\<létesítmény név>.Ssd

Például Budapest állomásra:
M:\Munka\IEC-61850\ Budapest-D001.Ssd


Folyamat beállítások

A 'Folyamat beállítások:' csoport részben olyan paramétereket állíthatunk be, amelyek a folyamat nyomon követhetőségét befolyásolják. A rendszer üzeneteit és jelzéseit célszerű hibanaplóba íratni, amelynek segítségével a folyamat során kiszűrt hibák javítása egyszerűsödik.

'Folyamat közben üzenetek'

A kapcsolóval beállítható, hogy a folyamat közben a rendszer az éppen végrehajtott műveletről adjon-e tájékoztatást.

'Folyamat közben hibajelzések'

A kapcsoló állításával beállítható, hogy a folyamat közben a rendszer az észlelt hibáról adjon-e jelzést a képernyőre.

'Hibanapló írása'

A kapcsoló állításával beállítható, hogy a folyamat közben közben a rendszer az elvégzett művelet közben észlelt hibákról készítsen-e hibanaplót.

'Új hibanapló kezdése'

A kapcsoló állításával beállítható, hogy a folyamat közben a rendszer a korábbi hibanaplót folytassa, vagy mindig újat kezdjen. A beállítás akkor érvényes, ha van hibanapló írás.

'Hibanapló fájl neve:'

Ablakrészben beállítható, hogy a folyamat készítés közben a rendszer az elvégzett műveletről, észlelt hibákról készített hibanaplót milyen nevű állományba írja. A napló fájl nevét kiterjesztés nélkül kell megadni. A rendszer a naplófájlt a létesítmény mező alkönyvtárban hozza létre TXT kiterjesztéssel. A beállítási lehetőség akkor érvényes, ha van hibanapló írás.

'Naplózás hiba összegzés'

Ha a 'Hibanapló írása' bekapcsolt állapotú, akkor ebben a checkbox ablakban beállíthatjuk, hogy a hiba napló végére a rendszer készítsen e listát az előfordult hibák összegzésével. Ha a 'Hiba összegzés' bekapcsolt állapotú, akkor a Naplózás hiba összegzési mód beállítása-ban beállíthatjuk a hiba összegzés egyéb paramétereit is!

Lásd:

Naplózás hiba összegzés
Naplózás hiba összegzési mód beállítása

Az SSD fájl exportálása

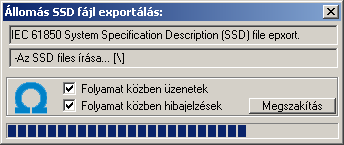

A beállításoknak megfelelően a nyomógomb megnyomásával az állomás topológia exportálásának folyamata elindítható.

A Folyamat közben üzenetek' és a 'Folyamat közben hibajelzések' opciók a folyamat közben is állíthatók.

A gomb segítségével a folyamat megszakítható!

Az ellenőrző ablak a folyamat során a képernyőn tetszőleges helyre áthelyezhető. Az új pozícióját a következő indításnál megőrzi.

Az állomás topológia előállítása az egyvonalas tervekből, valamint a védelmi/irányítástechnikai, kommunikációs készülékek ellenőrzése és az SSD fájl generálása az alábbi részfeladatokból áll:


1.

Mező területek megkeresése

Az egyvonalas terven is meg kell tartani a = Mező (+Szereléshely) -Készülék struktúrát. Ehhez az egyvonalas terv építő elemeket mező területen belül kell elhelyezni. Ezért kerül kigyűjtésre és elemzésre a tervlapon megadott mező határoló vonalak és mező azonosítók felíratok, majd ezeknek az összerendelése.

Ehhez a tervlapon lévő mező területeket kigyűjti a rendszer. Első lépésben a "Mező határvonal" rétegről össze szedi a vonalakat, majd a "Mező azonosító" rétegről azokat a feliratokat, amelyek mező azonosítók lehetnek.

Ezután megvizsgálásra kerül, hogy minden mező azonosító feliratot egy zárt mező határoló vonal veszi-e körül. Ha igen, akkor minden zárt mező határoló vonal területen csak egy mező azonosító felirat van-e. A folyamat végére kialakításra kerül, hogy a létesítmény mező lista mező a tervlapokon milyen területen vannak megrajzolva.
Lásd: Mező terület szerkesztése

2.

Készülékek és azonosítatlan szimbólumok ellenőrzése

A tervlapokon található készülékek esetében ellenőrzésre kerül a készülékek minden egyes adata, tulajdonsága. Így sorban:

  • Megfelelő rétegen van-e a készülék? ( "Készülék" rétegen!)
  • Van-e egyvonalas szimbóluma a készüléknek?
  • Az egyvonalas szimbólum létezik-e az adatbázisban?
  • Az egyvonalas szimbólum neve azonos-e az adatbázisban megadottal?
  • A készülék a tervlapon azon a mező területen van-e, amelyik mezőhöz az elhelyezési szereléshelye rendelve van?
  • A készülék pozíciója megegyezik-e a tervlapon és a készülék nyilvántartásban?
  • A készülék nincs-e már más pozíción megismételve?
  • A készülékhez rendelt-e adatbázis típus?
  • A készülékhez rendelt adatbázis típus és névleges adat teljes adatbázis azonossága.
  • A készülék egyvonalas szimbólumai és készülékhez rendelt szimbólum megfelelősége.
  • A készülék és a hozzárendelt szimbólum funkcionális összhangja.
  • A készülék és a hozzárendelt szimbólum beépítési fázis összhangja.
  • A készülék beépítési hely feszültsége és a készülék típus névleges feszültség összhangja.
  • A készülékhez van-e IEC 61850 primer típushoz rendelve! [Primary apparatus device type codes].

    • Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Készülék megadása szimbólum elhelyezéssel
    Lásd: Készülék megadása szimbólum azonosítással

    !!!

    Készülék IEC 61850 típus besorolás Csak azok a primer készüléket exportálhatók az állomás SSD topológiába, melyeknek a IEC 61850 szerinti primer készülék típus besorolása megtörtént. Ezért ezt az előbbi funkcióval minden primer készülékre meg kell tenni! Egyébként hibajelzést kapunk.

    Az 'IEC 61850 típus' besorolásokat alábbi táblázat tartalmazza: Primary apparatus device type codes

    3.

    Gyűjtősínek ellenőrzése

    A tervlapokon található gyűjtősín vonal elemek is ellenőrzésre kerülnek. Az ellenőrzés során megvizsgálásra kerül, hogy a gyűjtősín a megfelelő "Gyűjtősínek" rétegen van-e elhelyezve, van-e érvényes gyűjtősín név azonosítója. Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Alállomás gyűjtősín lista kialakítása

    4.

    Gyűjtősín csatlakozások, vezeték leágazások ellenőrzése

    A tervlapokon található gyűjtősín csatlakozások, vezeték leágazások is ellenőrzésre kerülnek. Az ellenőrzés során megvizsgálásra kerül, hogy az elem azonosítható mező területen van-e. Csak azok a grafikus alap szimbólum elemek lehetnek ilyen csatlakozási pontok, amelyek a "Gyűjtősín csatlakozás" rétegen vannak. Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Gyűjtősín szerkesztése

    5.

    Összekötő vezetékek ellenőrzése

    A tervlapokon található összekötő vezetékek is ellenőrzésre kerülnek. Az ellenőrzés során megvizsgálásra kerül, hogy az összekötő vezeték elem minden pontja ugyanazon az azonosítható mező területen van-e. Csak azok a vonal elemek lehetnek ilyen összekötő vezetékek, amelyek a "Összekötő vezetékek" rétegen vannak. Elérések és hiányosságok esetén a hibák naplózásra kerülnek.
    Lásd: Összekötő vezeték szerkesztése

    6.

    Potenciálok kialakítása

    A gyűjtősínektől indulva az összekötő vezetékeken keresztül a készülék kapcsolódások azonos potenciáljainak megkeresése és azonosítása. Ha a kapcsolódási útvonalon található kötőpont, akkor az lesz a közös potenciál. Ha nem található kötőpont, akkor az összektő vezeték szakasz egy kiválasztott pontja.
    Lásd: Gyűjtősín csatlakozás, vezeték leágazás szerkesztése

    7.

    Készülék kapcsolódási pontok megkeresése

    A készülékek a hálózathoz összekötő vezetékekkel kapcsolódnak egymáshoz, vagy a gyűjtősínhez. Ezért a készülékeket megjelenítő szimbólum vonalaknak érintkezniük kell az összekötő vezetékkel. Készülékek közvetlenül csatlakozhatnak egymáshoz összekötő vezeték nélkül. Így is kialakulhat csatlakozási pont. Két egymáshoz közvetlenül kapcsolódó készüléknek kialakul egy közös pontjuk. Ez a pont egyrészt külön külön az egyes készüléknek a csatlakozási pontja, de ez a pont egyben egy potenciál pont is lesz.

    8.

    Az SSD topológia fájl írása

    Az SSD fájlba a létesítményből kigyűjtött objektumok a következő rendező elv szerint kerülnek az állományba:

    1.

    Feszültségszintek szerint

    A legnagyobb feszülségszinttel kezdődik a listázás, majd a következő kissebb feszültség szintek következnek. A mező azonosítót a létesítmény kezelő modul mező alfanumerikus azonosító megadása ablakban adjuk meg.

    Feszültségszint kiosztási táblázat:

    Van hozzátartozó mező

    Szabványos mező alfanumerikus azonosító

    Feszültségszinthez tartozó tartomány

    Feszültségszint beállított értéke

    Feszültségszint beállított azonosítója

    Feszültségszinthez megadott szín



    (A mezőazonosító első karaktere)



    (SSD voltage level value)

    (SSD voltage level name)

    (Készülékek, mező határoló és azonosító, gyűjtősínek színei)



    B

    600kV <= x < 850kV

    750

    B



    C

    380kV <= x < 600kV

    400

    C




    D

    220kV <= x < 380kV

    220

    D



    E

    110kV <= x < 220kV

    120

    E




    F

    60kV <= x < 110kV

    66

    F




    G

    45kV <= x < 60kV

    45

    G



    H

    30kV <= x < 45kV

    30

    H




    J

    20kV <= x < 30kV

    30

    J



    K

    10kV <= x < 20kV

    10

    K




    L

    6kV <= x < 10kV

    6

    L



    M

    1kV <= x < 6kV

    1

    M



    N

    0kV <= x < 1kV

    0.4

    N



    A mezők feszültségszinthez rendelése az alábbi módon történik. A hozzárendelés vizsgálatának sorrendje a következő. Ha valamely mező megfelel a vizsgálati feltételek valamelyikének, akkor az a mező más feszültségszinthez már nem rendelhető!

    Sorrend

    Jel

    Hozzárendelés szabály

    Változtatás

    A mező alfanumerikus azonosító első karaktere tartalmazza az alábbi táblázat szerinti szabványos mezőazonosító valamelyikét.

    Nem változtatható meg

    A mezőnév első adatsorában a mező feszültségére utaló 'szám'[kV] karakter kombináció van és ennek értéke az alábbi táblázat szerinti valamely feszültségszint minimális és maximális értéke közé esik.

    Nem változtatható meg

    Egyedileg az alábbi hozzárendelő funkció segítségével.

    Egyedileg változtatható

    A gyűjtősínek feszültségszint való rendelése hasonlóan a fentiek alapján történik. A gyűjtősín azonosítónak tartalmaznia kell a feszültségére utaló 'szám'[kV] karakter kombinációt és ennek értéke szám értéknek a feszültségszinteket meghatározó táblázat valamely feszültségszint minimális és maximális értéke közé kell esnie!
    Lásd: Alállomás gyűjtősín lista kialakítása

    Az egyes feszültségszinthez tartozó objektumok listáját a feszültségszinthez tartozó gyűjtősínek listája zárja.

    2.

    Mezők szerint

    A feszülségszinteken belül a mező rendszeren belül sorszáma szerint történik a listázás. Azaz a létesítmény mező lista elejétől a vége felé haladva.

    Az egyes mezőkhöz tartozó objektumok listáját a mezőhöz tartozó potenciálok listája követi.

    Végül a mezőkhöz tartozó védelmi/irányítástechnikai és kommunikációs készülékek lNode listája zárja a mező adatokat.

    3.

    Objektum típusok szerint

    Az egyes mezőkön belül a primer készülékek osztályok sorrendjében. Ezek közül elsőként, kiemelve, ha van a mezőben transzformátor, akkor a készülék listázás ezzel kezdődik.

    9.

    Az állomás topológia előállítás hibajelzései

  • 2128 "A készülékhez nincs típus rendelve! (Típus nélküli készülék)"
  • 2132 "A terven olyan gyűjtősín van, amelynek nincs érvényes azonosítója!"
  • 2133 "A tervlapon lévő felirattal azonos mező nem található a létesítmény mező listán! (=)"
  • 2134 "A mező határoló vonal nem zárt!"
  • 2135 "A mező határoló vonalnak kevés pontja van ahhoz, hogy zárt legyen!"
  • 2136 "A tervlapon lévő felírat nem lehet mező azonosító! (=)"
  • 2137 "A tervlapon lévő felírat nem lehet mező azonosító, mert túl hosszú!"
  • 2138 "A készülék nem azon a mező területen van, amelyhez a szereléshelye szerint tartozik!"
  • 2139 "Ehhez a mezőhöz nincs hozzárendelve terület!"
  • 2140 "A készülék nem azonosítható mező területen van!"
  • 2141 "Ennek a mezőnek a területén másik mező azonosító szöveg is van!"
  • 2145 "Hibás készülék a létesítmény adatbázisban!"
  • 2146 " -Nincs ilyen típus a létesítmény adatbázisban!"
  • 2147 " -A típusnév nem egyezik a létesítmény adatbázisban!"
  • 2148 " -Nincs ilyen névleges adat a létesítmény adatbázisban!"
  • 2149 " -A névleges adat nem egyezik a létesítmény adatbázisban!"
  • 2150 "Készülék típusnak nem olvasható az adatbázisból a típus neve!"
  • 2151 "Készülék névleges adatnak nem olvasható az adatbázisból az adat értéke!"
  • 2152 "A készülék szimbóluma nem létezik az adatbázisban!"
  • 2153 "A készülék szimbólumának nincs neve az adatbázisban!"
  • 2154 "A készülék szimbólumának neve eltér az adatbázisban lévőtől!"
  • 2155 "A készüléknek nincs egyvonalas szimbóluma!"
  • 2156 "A készülék már korábbi pozíción elhelyezett!"
  • 2157 "A készülék pozíciója a készülék listán eltér a lapon lévő pozíciótól!"
  • 2158 "A készülék nem található a tervlapokon!"
  • 2159 "A szimbólum nem létezik az adatbázisban!"
  • 2160 "A szimbólumnak nincs neve az adatbázisban!"
  • 2161 "A rajzon elhelyezett szimbólum neve eltér az adatbázisban lévőtől!"
  • 2162 "Nincs egyvonalas szimbólum rendelve a készülékhez!"
  • 2308 "Nem a 'Készülék' rétegen van a készülék!"
  • 2309 "Nem az 'Azonosítatlan szimbólumok' rétegen van a szimbólum!"
  • 2310 "Nem a 'Gyűjtősín' rétegen van a gyűjtősín!"
  • 2168 "Ezen a ponton már van kötőpont elem!"
  • 2169 "Ezen a szakaszon már van összekötő vezeték!"
  • 2170 "Ezen a szakaszon már van gyűjtősín!"
  • 2171 "A vezeték összekötő vonal nem azonosítható mező területen van!"
  • 2172 "A vezeték összekötő vonal nem minden pontja van azonos mezőben!"
  • 2173 "A vezeték kötőpont nem azonosítható mező területen van!"
  • 2174 "A vezeték kötőpont nem kapcsolódik gyűjtősínhez, összekötő vezetékhez!"
  • 2175 "Hibás gyűjtősín a létesítmény adatbázisban!"
  • 2177 "Azonosítatlan egyvonalas szimbólum van a tervlapon!"
  • 2307 "A mező azonosító az első karakterén NEM tartalmazza a  IEC 61850' feszültségszint jelet!"
  • 2184 "A szimbólum nem azonosítható a szimbólum listán!"
  • 2185 "Készülék típus - szimbólum összerendelés hiba!"
  • ...
  • 2041 "A gyűjtősín kötőponthoz nem rendelhető 'IEC 61850' feszültségszint jel!"
  • 2042 "A transzformátor mezőhöz [=Txx] nem rendelhető 'IEC 61850' feszültségszint jel!"
  • 2043 "Ezen a szakaszon már van szimbólum vonal darab!"
  • 2044 "A készülék NINCS IEC 61850 primer típushoz rendelve! [Primary apparatus device type codes]"
  • 2045 "A keszüléknek NINCS egy kapcsolódási pontja sem!"
  • 2046 "Hibás IEC 61850 lNode a készülékben!"
  • 2047 "A készülék nem került exportálásra az SSD fájlba!"
  • 2048 "A készülék korábban más azonosítóval került exportálásra az SSD fájlba!"

    • Hibanapló megnézése

    A ad lehetőséget arra, hogy a rendszer által elkészített TXT formátumú hibanapló állományt a képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű nyomtatón kinyomtassuk.

    A funkciógomb csak akkor érvényes, ha a beállított névvel már készítettünk készülék SSD fájlt, és ekkor a hibanapló írása be volt kapcsolva.

    Hiba napló részlet:

    OmegaCAD ELEKTRO Windows'95/98/2000/ME/NT/XP/Vista/W7 V9.00 (c) 2013

    IEC 61850 System Specification Description (SSD) file export.
                   Tervező: Mekk Elek
               Létesítmény: Budapest-D001
                            Budapest 400/120 kV-os
                            transzformátor állomás
                      Mező: =C00
                            Alállomás egyvonalas és
                            kommunikációs terve
                   Tervező: Mekk Elek

        A feladat elkezdve: 2013.11.20. 11: 12:28':120''

                   IEC 61850 System Specification Description (SSD) file export:

    Hiba  :[2044]: A készülék NINCS IEC 61850 primer típushoz rendelve!
                   [Primary apparatus device type codes]
                   Készülék: =C1.A+C1.A-F1   Típus: nincs adat
                      Pozíció: 2.lap [X=475.00, Y=392.50, Fi=270.00]
    Hiba  :[2044]: A készülék NINCS IEC 61850 primer típushoz rendelve!
                   [Primary apparatus device type codes]
                   Készülék: =T1+T1-F2   Típus: nincs adat
                      Pozíció: 2.lap [X=575.00, Y=422.50, Fi=180.00]
     . . .
    Hiba  :[2045]: A keszüléknek NINCS egy kapcsolódási pontja sem!
                   Készülék: =E10+E10-F1   Típus: nincs adat
                      Pozíció: 3.lap [X=270.00, Y=270.00, Fi=270.00]
    Hiba  :[2045]: A keszüléknek NINCS egy kapcsolódási pontja sem!
                   Készülék: =E06+E06-F1   Típus: nincs adat
     . . .
    Hiba  :[2047]: A készülék nem került exportálásra az SSD fájlba!
                      Azonosító: =E06-F1
    Hiba  :[2047]: A készülék nem került exportálásra az SSD fájlba!
                      Azonosító: =C1.A-F1
     . . .

    -------------- Összegzett hiba napló: --------------

    [2044]: 14   *:A készülék NINCS IEC 61850 primer típushoz rendelve!
                   [Primary apparatus device type codes]
    [2045]: 14   *:A keszüléknek NINCS egy kapcsolódási pontja sem!
    [2047]: 14   *:A készülék nem került exportálásra az SSD fájlba!

                 Befejezve: 2013.11.20. 11: 12:35':824''
                                         0: 0:07':704''
       Észlelt hibák száma:  42.

    Állomás toplológia SSD fájl megnézése

    A ad lehetőséget arra, hogy a rendszer által elkészített Xml tartalmú SSD állományt a képernyőn megnézzük, vagy a számítógépen beállított alapértelmezésű nyomtatón kinyomtassuk. Az SSD fájl tartalma csak akkor fog megjelenni, ha a számítógépünkre van telepítve xml tartalmú állományt megjelenítő alkalmazás. (A Windows rendszerekhez alapértelmezés szerinti Internet Explorer, ha nincs helyette más kijelölve, ezt meg fogja jeleníteni.)

    A funkciógomb csak akkor érvényes, ha a beállított névvel már készítettünk SSD állományt.

    Állomás SDD minta részlet:

    <?xml.version="1.0".encoding="windows-1250".standalone="yes".?>
    <SCL.xmlns=http://www.iec.ch/61850/2003/SCL.
    .....xmlns:xsi=http://www.w3.org/2001/XMLSchema-instance
    .......version="2007".revision="A">
    <!--.OmegaCAD.'Engineer.System'.IEC.61850.SSD.file.export..-->
    <!--....'Engineer.System'.IEC.61850.export.modul.verziója:.V9.00.130930.-->
    ..<Header.id="Budapest-D001".toolID="OmegaCAD.ELEKTRO"/>
    ..<Substation.name="Budapest-D001">
    ....<VoltageLevel.name="C">< br>......<Voltage.name="C".multiplier="k".unit="V">400</Voltage>
    ......<Bay.name="C00">
    ........<LNode.lnInst="0".lnClass= "LLN0".iedName="=C00+Y1-A00/1"
    ..........ldInst="Típus.nélkül"/>
    ........<LNode.lnInst="1".lnClass= "LPHD".iedName="=C00+Y1-A00/1"
    ..........ldInst="Típus.nélkül"/>
    ........<LNode.lnInst="1".lnClass="ITCI".iedName="=C00+Y1-A00/1"
    ..........ldInst="Típus.nélkül".prefix="87L"/>
    ......</Bay>
    ......<Bay.name="C1.A">
    ........<ConductingEquipment.name="Q0".type="CBR">
    ..........<Terminal.connectivityNode="Budapest-D001/C/C1.A/L0"
    ............substationName="Budapest-D001".voltageLevelName="C"
    ..............bayName="C1.A".cNodeName="L0"/>
    ..........<Terminal.connectivityNode="Budapest-D001/C/C1.A/L1"
    ............substationName="Budapest-D001".voltageLevelName="C"
    ..............bayName="C1.A".cNodeName="L1"/>
    ........</ConductingEquipment>
    ......</Bay>
    ....</VoltageLevel>
    ....<VoltageLevel.name="E">< br>......<Voltage.name="E".multiplier="k".unit="V">120</Voltage>
    ......<Bay.name="E05">
    ........<ConductingEquipment.name="Q0".type="CBR">
    ..........<Terminal.connectivityNode="Budapest-D001/E/E05/L0"
    ............substationName="Budapest-D001".voltageLevelName="E"
    ..............bayName="E05".cNodeName="L0"/>
    ..........<Terminal.connectivityNode="Budapest-D001/E/E05/L1"
    ............substationName="Budapest-D001".voltageLevelName="E"
    ..............bayName="E05".cNodeName="L1"/>
    ........</ConductingEquipment>
    ......</Bay>
    ......<Bay.name="T11">
    ........<PowerTransformer.name="T11".type="PTR">
    ..........<TransformerWinding.name="W0".type="PTW">
    ............<Terminal.connectivityNode="Budapest-D001/K/K1/L1"
    ..............substationName="Budapest-D001".voltageLevelName="K"
    ................bayName="K1".cNodeName="L1"/>
    ..........</TransformerWinding>
    ........</PowerTransformer>
    ......</Bay>
    ....</VoltageLevel>
    ..</Substation>
    </SCL>

    Tartalom:

    IEC 61850 állomás topológia SSD exportálás, rendszer konfigurálás...

    IEC-61850 állomás SSD fájl exportálás
    Feszültség értékek és azonosítók beállítása
    IEC-61850 állomás konfigurálás
    Egyedi beállítások az állomás SSD fájl exportáláshoz
    Alapértelmezés szerinti beállítások visszaállítása

    Korlátozások/megjegyzések:

    Az OmegaCAD ENGINEER rendszer az IEC 61850 export/import folyamatokra vonatkozó felhasználói beállításokat a 'x:\V10.x..\OmegaWin32\UserSettings\IEC-Engineer.Ini' állományban tárolja.

    Az IEC 61 850 SSD állomás topológia kialakításhoz a mező terület kialakításában csak azok a vonal elemek vesznek részt, amelyek a "Mező határvonalak" rétegen vannak.

    Az IEC 61 850 SSD állomás topológia kialakításhoz a mező terület azonosításában csak azok a felirat elemek vesznek részt, amelyek a "Mező azonosítók" rétegen vannak.

    Az IEC 61 850 SSD állomás topológia kialakításhoz gyűjtősín csatlakozás, vezeték leágazás csak az az alap grafikus szimbólum lehet, amely a ”Gyűjtősín kötéspontok" "Vezeték kötéspontok" rétegen van.

    Az IEC 61 850 SSD állomás topológia kialakításhoz összekötő vezeték csak az a grafikus vonal elem lehet, amely a ”Összekötő vezeték" rétegen van.

    Készülék IEC 61850 típus besorolás Csak azok a primer készüléket exportálhatók az állomás SSD topológiába, melyeknek a IEC 61850 szerinti primer készülék típus besorolása megtörtént. Ezért ezt az előbbi funkcióval minden primer készülékre meg kell tenni! Egyébként hibajelzést kapunk.

    Az 'IEC 61850 típus' besorolásokat alábbi táblázat tartalmazza: Primary apparatus device type codes

    Kapcsolat/E-mail Omega-Soft Kft.
    1992-2022
    Minden jog fenntartva. ©         		OmegaSoft WEB Site
