'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Megadások Mezőkapcsolatok összerendelése lista segítségével...

A funkció lehetővé tesz azt, hogy a mezőkapcsolatokat összerendeljük anélkül, hogy azokat kiindulásként az áramút terv lapokon megkeresnénk, és rámutatással kijelölnénk a kiindulási lapkapcsolatot.

A funkció csak abban az esetben használható, ha el van végezve a Lap és mező kapcsolat elemzés. Ellenkező esetben a kapcsolati lista üres!

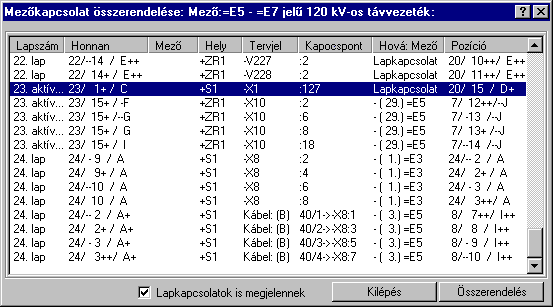

A 'Mezőkapcsolatok összerendelése:' párbeszédpanelen a terv lapot/mezőt elhagyó kapcsolatai láthatóak.

A lista jobb áttekinthetősége érdekében a megjelenítésre szűrőt kapcsolhatunk be/ki.

A listán kijelöljük azt a lapot/mezőt elhagyó kapcsolatot, melyet egy másik mezőkapcsolattal összeakarunk rendelni.

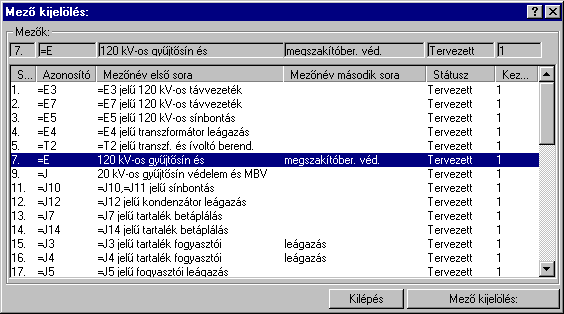

Az összerendelést úgy végezzük, a kijelölt sorra duplán kattintunk, vagy az gombot megnyomjuk. Ekkor egy mező választó lista jelenik meg. Itt ki kell jelölnünk azt a mezőt, ahová a kiindulási mezőkapcsolatot vezetni akarjuk.

A kijelölt mező sorára dupla kattintással, vagy a gombot megnyomva a kijelölt mezőbe jutunk.

Csak akkor juthatunk a cél mezőbe, ha ott el van végezve a Lap és mező kapcsolat elemzés. Ellenkező esetben hibajelzés mellett a kapcsolati lista üres!

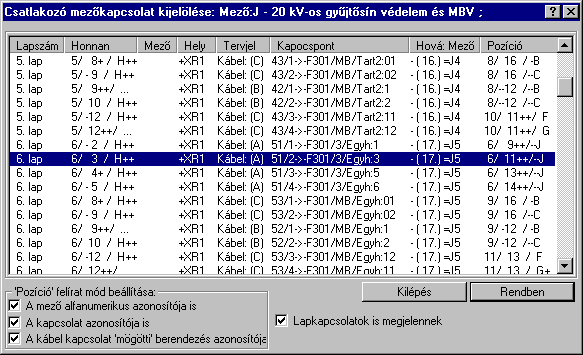

Ezután egy másik 'Mezőkapcsolatok összerendelése:' párbeszédpanelen nyílik, ahol az előbbi panelon kijelölt kapcsolathoz hozzárendeljük a kapcsolat párját. A kijelölés itt is hasonló módon történik.

A lista jobb áttekinthetősége érdekében a megjelenítésre szűrőt kapcsolhatunk be/ki.

Az összerendelt mezőkapcsolatok feliratozásának módját a ''Pozíció' felirat mód beállítása:' csoportban állíthatjuk be.

A mezőkapcsolat 'tervszám' részébe mindig beíródik a célmező áramút tervének tervszáma. A mezőkapcsolat feliratok az összerendeléskor mindig az adott állapotnak megfelelő szöveget tartalmazzák. Ezek az adatok a tervezés során gyakran változnak. A feliratok frissítését a tervezés végén célszerű elvégezni. De ezt már bízzuk a rendszerre. Futtassuk a Több mező együtt elemzése funkció Áramút mezőkapcsolat feliratok frissítése opcióját!

A listáról kiválasztjuk azt a lapot/mezőt elhagyó kapcsolatot, melyet a kiindulási kapcsolathoz akarunk rendelni.

Ekkor az összerendeléséhez a kívánt kapcsolatot ki kell jelölni, és ha a sorra duplán kattintunk, vagy a megnyomjuk, a rendszer elvégzi a kapcsolatok összejelölését. Az összerendelés eredményeként a vezetékvégekre a rendszer felírja a 'Lap/Áramút' azonosítókat, amely a kapcsolat folytatódásának helyére mutat, valamint a felíródnak a mezőkapcsolatra jellemző 'Tervszám' és 'Pozíció' azonosító feliratok a beállításnak megfelelően.

A mezőkapcsolat azonosítását megjelenítő 'Tervszám' és 'Pozíció' feliratok jellemzőinek beállítását a Grafikai megjelenés... gomb alatt lehet elvégezni!
