Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

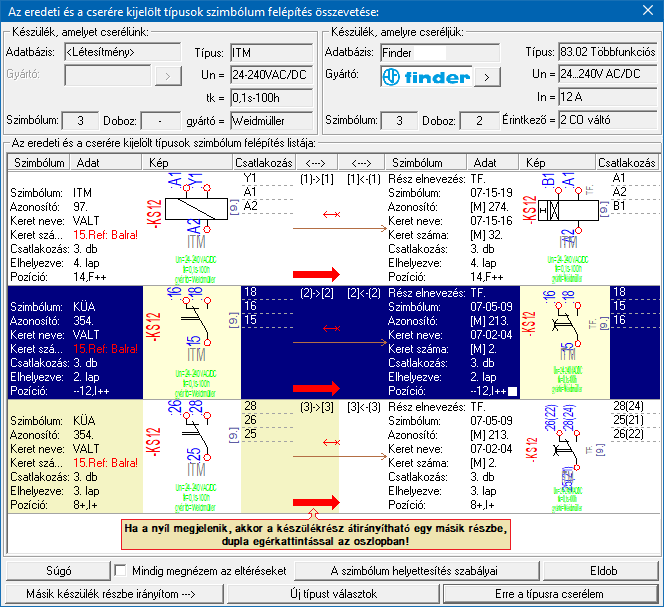

Az eredeti és a cserére kijelölt típusok szimbólum felépítés összevetése

'Áramútterv logikai tervezés' modul

Elérés:

 Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások

Egyedi elem Készülék módosítása

Szerszámos: Nyomógomb:

A terven elhelyezett készülék típusának a cseréje során, amikor már megadott az a típus is, amelyre cserélni kívánjuk a tervben használtat, a rendszer a két készülék szimbólum részeinek összerendelését elvégzi a tervben való foglaltság és a szimbólum helyettesítés beállítás szabályai szerint.
Itt ezen a panelon tudjuk áttekinteni, hogy valójában a két típust alkotó szimbólum részek hogyan kerülnek lesznek egymáshoz rendelve. Azaz a teven elhelyezett készülékrészek helyén az új típus mely részei fognak megjelenni.

Másik készülék részbe irányítom ---> Másik készülék részbe irányítom ---> Másik készülék részbe irányítom ---> Mindig megnézem az eltéréseket ---> A szimbólum helyettesítés beállítás ---> Másik készülék részbe irányítom ---> A típus csere véglegesítése ---> A típus csere véglegesítése --->

Ezen a panelen láthatjuk azt, hogy például sikertelen csere típus választás esetén mely készülékrészek azok, amely miatt a csere a két típusra miért nem lesz végrehajtható. De azt is láthatjuk azt, hogy az egyes részek mely részekhez lesznek párosítva. A szimbólumok egymáshoz rendelését erősen befolyásolja, hogy a szimbólum helyettesítés beállítás során milyen helyettesítési lehetrőséget engedünk meg.

A panelen elvégezhető funkciók

Itt is módosíthatjuk a szimbólum helyettesítés beállítás szabályait. Az itt beállított helyettesítési szabályok a cserére kijelölt valamennyi készülék esetén a készülékrészek foglaltsága függvényében más és más helyettesítési kiosztást is eredményezhet! Ha ebben a helyzetben változtatunk, akkor azonnal láthatjuk a különböző beállítások hatását az összerendelésben.

Ennek segítségével tehetjük meg a kijelölt készülékrésznek egy másik azonosan helyettesítő részébe áthelyezni. Csak akkor érvényes, ha van több helyettesítő készülékrész a cserére kijelölt készülékben. Ezt az is jelzi, hogy a két készülékrész között megjelenik az átirányíthatóságot jelző nyíl!

A 'Másik készülék részbe irányítom' funkció elindítható a lista ablakban is a listasor '<---><--->' oszlopában elvégzett dupla egér kattintással is.

*(1)

Csak akkor érvényes, ha a típuscsere a kijelölésre végrehajtható! Ha a készülékrészek összejelölését elfogadjuk, ennek segítségével gomb használatával véglegesíthetjük a típus csere kijelölését.

*(1) Ez az 'Azonos készülék típusú és névleges adatú készülékek cseréje' funkcióból használva nem elérhető!

*(1)

Ha változtatni akarunk a cserére kijelölt készülék típusán akkor ezt a lehetőséget válasszuk, és közvetlenül a funkcióba jutunk, ahol a után megjelenik Készülék típus megadása párbeszédpanel segítségével új készüléktípust jelölhetünk ki cserére.

*(1) Ez az 'Azonos készülék típusú és névleges adatú készülékek cseréje' funkcióból használva nem elérhető!

*(1)

'Mindig megnézem az eltéréseket'

A 'Mindig megnézem az eltéréseket' kapcsoló állását is változtathatjuk. Ha bekapcsolt és a továbbiakban nem kívánjuk, hogy közvetelnül ez az ablak megjelenjen, hanem mindig magunk akarunk dönteni a használatáról, akkor itt tudjuk kikapcsolni.

*(1) Ez az 'Azonos készülék típusú és névleges adatú készülékek cseréje' funkcióból használva nem elérhető!

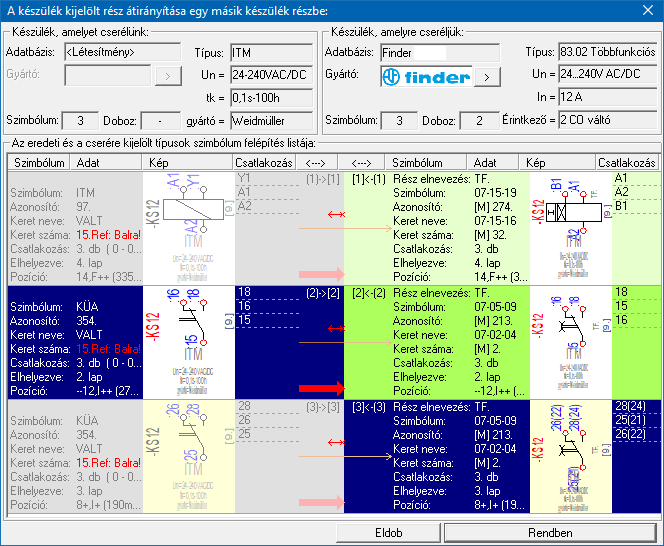

A készülék kijelölt rész átirányítása egy másik készülék részbe arra ad lehetőséget, hogy ha a cserére kijelölt készülékben több olyan készülékrész van, amely azonosan helyettesíti az eredeti készülék kijelölt részét, akkor a pillanatnyi összerendelést megváltoztassuk egy általunk beállítottra. Azaz a cserére kijelölt készülék adott részét egy másik helyettesítő részébe irányítjuk.

Csak akkor érvényes a funkció, ha van több helyettesítő készülékrész a cserére kijelölt készülékben. Ezt az is jelzi, hogy a két készülékrész között megjelenik az átirányíthatóságot jelző nyíl!

Az 'Átirányítás' elvégezhető a lista ablakban is a listasoron elvégzett dupla egér kattintással is.

Az 'Átirányítás' véglegesítése. Csak akkor érvényes a gomb, ha a kijelölés olyan listasoron van, amelyre a kijelölt készülékrész átirányítható!

Lásd:

Készülék módosítása

Készülékrész cseréje

Tervezési opciók...

Készülék típuscsere során a szimbólum helyettesítés beállítása

Korlátozások/megjegyzések:

*(1) Az így jelölt funkciók az Valamennyi azonos típus cseréje részből használva nem elérhetők!
