'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Keresések

Kábel keresése Kábel jellemzők...

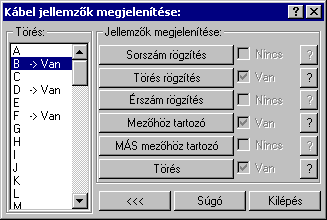

A párbeszédpanelen az aktuális tervlapon lévő kábel jellemzők megjelenítését végezhetjük el az áramút tervlapon.

A párbeszédpanelen a keresett jellemzőt kiválasztva a tervlapon a kiválasztott jellemzővel rendelkező kábel ereket a rendszer színben kiemelve megmutatja. Ha nincs a keresett kábel jellemző a tervlapon, akkor a rendszer erre a rendszer figyelmezet. Használata után a rendszer a funkcióból kilép.

A párbeszédpanelen Van/Nincs jelöléssel megadja a rendszer, hogy a keresett jellemzővel rendelkező kábel van vagy nincs az aktuális áramút tervlapon. nyomógombok segítségével a tervlapon annak jellemzőnek a keresését végzi a rendszer, amely feliratú gomb mögött található. Ez csak akkor érvényes, ha a keresendő jellemző van a tervlapon. Használata után a rendszer a funkcióban marad.

A törés rögzítés keresését elindíthatjuk a 'Törés' lista keresendő során végzett dupla egér kattintással is.

A gomb megnyomásával megszüntethetjük a korábbi keresések kiemelését a tervlapon.

A funkció elérhető a menüből és a Sorszám/ér... funkcióból a gomb megnyomásával is.

Sorszám rögzítés

Törés rögzítés

Érszám rögzítés

Mezőhöz tartozó

Mezőn kívüliek...

Minden más mezőhöz tartozó kábelér megmutatása. (Itt nincs mező választás!)

Törés...

A 'Törés:' ablakban kijelölt törésű kábelerek megmutatása.

Grafikai megjelenés...
