Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

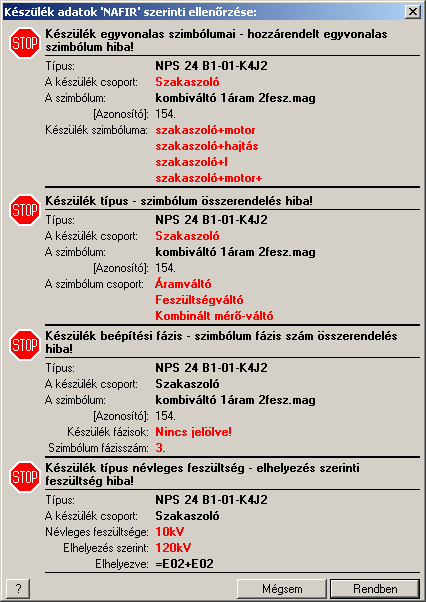

Készülék adatok 'NAFIR' szerinti ellenőrzése

'Készülék egyvonalas szimbólumai - hozzárendelt egyvonalas szimbólum hiba!'

A készülék adatbázisban minden készülék típushoz megadhatók, hogy mely egyvonalas szimbólumok használhatók fel a készülék megjelenítéséhez. Ha van megadva a készülék típushoz egyvonalas szimbólum felépítés, akkor a rendszer csak ezek közül enged kiválasztani szimbólumot. Ha nem ezek közül van egyvonalas szimbólum rendelve a készülék típushoz, akkor hibajelzést kapunk!

'Készülék típus - szimbólum összerendelés hiba!'

Az egyvonalas szimbólumok felhasználhatóságuk szerint Szimbólum csoporthoz vannak rendelve. A szimbólum csoportok a 'NAFIR' objektum típusnak megfelelően vannak meghatározva. Ez alapján a szimbólum csak azokhoz a készülék típusokhoz használható amely 'NAFIR' objektum típushoz a készülék tartozik. Egyébként hibajelzést kapunk.

'Készülék beépítési fázis - szimbólum fázis szám összerendelés hiba!'

Az egyvonalas szimbólumok Szimbólum csoporthoz rendelés során, olyan tulajdonsággal is elláttottak, hogy hány fázisban építhetők be. A 'NAFIR' objektum típusok objektum tulajdonság szerint tartalmaznak olyan tulajdonságot, hogy a csoportba tartozó készülékhez meg kell adni a beépítési fázisokat. A szimbólum és a készülék beépítési fázisszámnak összhangban kell lennie. Egyébként hibajelzést kapunk. Ha valaemly elemnél nincs megadva a beépítési fázisok száma, akkor az megállopodás szerint mind a három fázisban beépített.

'Készülék típus névleges feszültség - elhelyezés szerinti feszültség hiba!'

A készülékek elhelyezésük szerint szereléshelyhez, ezen keresztül mezőhöz rendeltek. A mező alfanumerikus azonosító első betűjele utal a mező feszültségére.

A készülékek a készülék adatbázisban ennek a feszültsészint hierarchiának megfelelő csoportosításban vannak elhelyezve. Ha egy készüléknek az elhelyezés szerinti feszültségszintje nem egyezik meg az adatbázisban szereplővel, akkor hibajelzést kapunk.

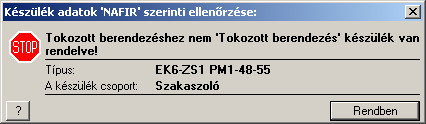

'Tokozott berendezéshez nem 'Tokozott berendezés' készülék van rendelve!'

A tokozott berendezésekhet csak tokozott berendzés készülék típust lehet hozzárendelni!

Korlátozások/megjegyzések:

A hiba ellenőrzések az XML export készítése során is végrehajtódnak! Az esetleges hibák ha a hibanapló készítés be van kapcsolva, akkor a napló fájlban is megjelennek!
