Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Egyvonalas készülék lista

A 'NAFIR' egyvonalas kiegészítésben a készülék adatbázisban előre definiált készülék csoportban helyezhetünk el készülék típusokat, és csak az ilyen típusok használhatók fel a 'NAFIR' kompatibilis egyvonalas tervekben.

A gomb megnyomása után megjelenik Készülék típus megadása párbeszédpanel, ahol a teljes Létesítményi törzsadattárból választva, a készülék felépítéseket és típus jellemzőket látva tudunk új típust választani. A készülék azonosítóit, jellemzőit szereléshelyét eközben változatlanul hagyjuk.

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!

A 'NAFIR' egyvonalas kiegészítésben a készülék adatbázisban előre definiált készülék csoportban helyezhetünk el készülék típusokat, és csak az ilyen típusok használhatók fel a 'NAFIR' kompatibilis egyvonalas tervekben.

A gomb megnyomása után megjelenik Készülék névleges adat módosítása párbeszédpanel, ahol a készülékhez rendelt típuson belül a névleges adatokon módosíthatunk.

A csoportban a kiválasztott készülék 'NAFIR' azonosítóját, a típusát, névleges adatait és ha van, akkor a további 'NAFIR' tulajdonságait láthatjuk.

A készülék adatok megjelenése, ha nincs a készüléknek típusa:

A készülék adatok megjelenése, ha a készülék nem az előre definiált 'NAFIR' készülék csoportban van az adatbázisban:

Mindkét előbbi esetben az egyvonalas terv 'NAFIR' exportja hibás lesz!

Ha a készülék az adatbázisban 'NAFIR' helyesen van megadva, akkor az adat visszajelzése során a készülék adat a 'NAFIR' objektum szerinti elnevezést tartalmazza. Az alábbi példában: Zárlatkorlátozó fojtótekercs. Továbbá tartalmazza az adatbázis szerinti névleges feszültség szintet is. Itt Un=10kV. Továbbá tartalmazza a készülék típusát, és ha van(-ak) a készülék jellemzőket és a névleges adatokat.

A 'NAFIR' egyvonalas kiegészítés az előre definiált készülék objektumokban még az alábbi kiegészítéseket tartalmazza:

Beépítési fázisok megadása:

Azon készülék típusok esetén, amelyre jellemző, hogy nem csak egy, vagy mindhárom fázisban kerülnek beépítésre, ott meg kell adni a beépítési fázisokat is. Ilyen esetben "ELMŰ/ÉMÁSZ adatok:" csoport így, jelenik meg. A "Beépítve az:" 'R', 'S', 'T', 'N' fázisban kapcsolók segítségével be kell állítani a tényleges beépítési fázisokat. Az 'N' beépítés nem kombinálható más fázis beépítéssel.

Transzformátorok szekunder, és tercier mező megadása:

A transzformátorok esetében a szimbólum vonatkoztatási referencia pontját mindig a primer feszültség szerinti mezőben kell elhelyezni. A szekunder mezőt, és ha van a tercier mezőt a rendszer automatikusan képes felismerni, ha a referencia pont alatt de 5.0 mm-es távolságon belül áthalad a primer és a szekunder mezőket határoló vonal. (Ha tercier tekercs is van, akkor a tercier és a szekunder mezőket határoló vonal a referencia pontól lefelé kell elválasztania a mezőket.)

A szekunder mező, és ha van, a tercier mező beállítható a megfelelő gomb segítségével

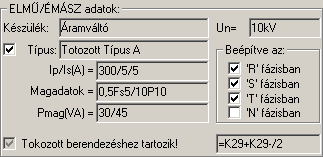

Ha a készülék tokozott berendezéshez tartozik, akkor az adattáblán megjelenik az, hogy melyik tokozott berendezésnek a része.

'A típus a tokozott berendezéshez rendelve' kapcsolóval a tokozott berendezéshez tartozó készülék típusát a tokozott berendezéshez rendeljük.

Ha ez a kapcsoló bekapcsolt, akkor a készülék típus elnevezése a tokozott berendezéshez rendelt típusnévvel lesz azonos abban az esetben ha a tokozott berendezéshez érvényes 'NAFIR' készülék típus van rendelve az adatbázisban.

Ilyen esetben a tozott készülékhez rendelt készülék készülék osztálya megtartja a készülék eredeti nevét, ha az 'NAFIR' kompatibilis készülék. Ez a készülék felveszi a tokozott berendezés készülék jelemzőit, és a névleges adatokat, ha a készülék típus 'Ismeretlen' elnevezésű.

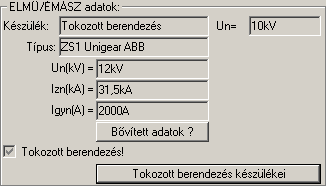

Ha a készülék tokozott berendezés, akkor a készülék 'NAFIR' adattábláján megjelenik a 'Bővített adatok?' és a 'Tokozott berendezés készülékei' funkció.

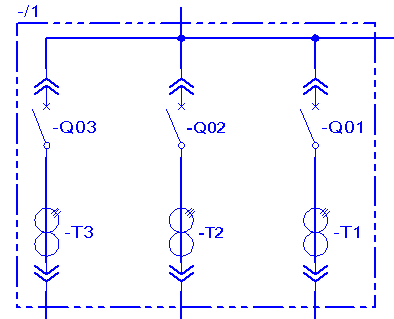

A minta rajzolatban megjelenik a tokozott berendezés és a hozzá tartozó készülékek képe.

A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk típus nélküli készülékeket!

A funkcióval a már típussal rendelkező készülék típusát állíthatjuk vissza típus nélkülire. Csak akkor érvényes a gomb, ha az új készüléknek már van típusa.

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!

Az ablakban módosíthatjuk a készülék költség kódját.
(Lásd: Új/Felhasznált/Régi költség adatok megadása)

A készülék rendeltetésére, funkciójára utaló rövid leírást itt módosíthatjuk ebben az ablakban. (Lásd: Megjegyzés megadása készülékhez)

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A készülékek a tervjel osztályokon belül a tervjel sorszám lista szerint vannak nyilvántartva, és megjelenítve. A készülékek a tervjel sorszám listában a terv építés sorrendje szerint jelennek meg. A megjelenési sorrenden ebben a lista ablakban is tudunk rendezni az alábbiak szerint.

A tervjel sorszám lista rendezés végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott tervjel sorszámot ebbe a sorba helyezi át a rendszer.

Ha tervjel sorszám listán történt rendezés, és a művelet végrehajtási kérdés be van kapcsolva, akkor ha másik tervjelet jelölünk ki, megjelenik a végrehajtást megerősítő kérdés.

Ha rendben gombbal lépünk ki, vagy a frissítést hajtunk végre, vagy a kijelölt készülék keresését végezzük, akkor a rendezés eredménye megerősítési kérdés nélkül rögzítődik.

A parancs hatására a rendszer a tervlapokon elhelyezett készülékek egyvonalas képeit újra építi. A frissítés csak az érvényes tervtípus tervlapjain elhelyezett készülékekre hat. (Az egyvonalas modulban az egyvonalas tervlapokon lévő, az fedőlap modulban a fedőlapokon lévő elemekre.)

A frissítési folyamat során a rendszer ellenőrzi az alapvető készülék adatokat is. A talált hibákat a 'Refresh.txt' napló fájlban rögzíti, amelyet a mező könyvtárban helyez el. A frissítési napló fájl az alábbi funkcióval tekinthető meg.

A funkció segítségével a frissítés végrehajtása során naplózott hibák listáját tekinthetjük meg.

A funkciót a kijelölt készüléknek a tervlapon való visszakeresésre használhatjuk.

A keresés funkció gomb csak akkor érvényes, ha a kijelölt készülék már elhelyezett, és a megfelelő tervlapon van. Azaz ha az áramút terv fedőlap a szerkesztett tervlap, akkor a készülék ezen, ha az egyvonalas terv a szerkesztett tervlap akkor azon van elhelyezve.

A keresés gomb megnyomásával a rendszer bezárja ezt a dialógus ablakot, a kívánt tervlapot betölti, és ott kiemelt színnel megjelöli a keresett készüléket.

A keresés példa a -TrA készülékre.

A keresett készülék kiemelése mindaddig megmarad, míg valamilyen szerkesztő funkciót nem kezdeményezünk. A kiemelés színét a Tervlapok grafikai megjelenése... funkcióban módosíthatjuk.

Korlátozások/megjegyzések:

A 'NAFIR' kompatibilis egyvonalas tervek készítéséhez ne használjunk típus nélküli készülékeket!

A 'NAFIR' egyvonalas kiegészítésben a készülék adatbázisban előre definiált készülék csoportban helyezhetünk el készülék típusokat, és csak az ilyen típusok használhatók fel a 'NAFIR' kompatibilis egyvonalas tervekben.
