Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Tervjegyzék generálás beállítás: Tervjegyzék lista oszlopai

"Tervjegyzék készítés" modul

Elérés:

 Menü:

E L E K T R O

Tervjegyzék készítés

Tervjegyzék

Tervjegyzék lapok generálása...

Szerszámos: Nyomógomb:

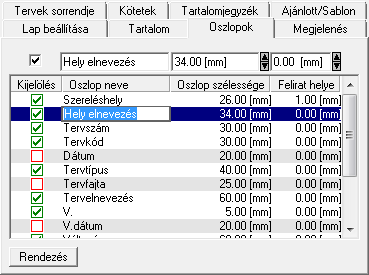

A beállítási panelen a tervjegyzék lista oszlopainak megjelenését lehet ki/be kapcsolni, illetve az oszlop szélességét lehet beállítani.

---> ---> ---> ---> ---> ---> --->

A 'Kijelölés' hasábban a jellel ellátott tervlap adatok kerülnek megszerkesztésre a tervjegyzék táblázatban.

A kijelölés, vagy a kijelölés visszavonását elvégezhetjük a tervlap adat lista során a jelre való kattintással is. Ha a kijelölés már a megváltozatni kívánt tervlap adat során van, akkor az egérrel duplán kell kattintani!

Az 'Oszlop neve' hasábban a tervlap adat táblázat fejlécben szereplő elnevezését módosíthatjuk.

Az 'Oszlop neve' módosítás elvégezhető a lista ablakban is a listasorban a hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ilyenkor a következő adatsor módosításához a fel-le nyilakkal is áttérhetünk.

Az 'Oszlop szélessége' hasábban a tervlap adatnak a táblázatban való megjelenítésre rendelkezésre álló hasáb szélességet állíthatjuk be.

Az 'Oszlop szélessége' módosítás elvégezhető a lista ablakban is a listasorban a hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ilyenkor a következő adatsor módosításához a fel-le nyilakkal is áttérhetünk.

Az 'felirat helye' hasábban a tervlap adatok a táblázat hasábban való felírásának a helyét jelenti a hasáb bal oldali szélétől mérve. Az adat a szerkesztő ablakban módosítható.

A 'felirat helye' módosítás elvégezhető a lista ablakban is a listasorban a hasábban elvégzett dupla egér kattintás után megjelenő szerkesztő ablakban. Ilyenkor a következő adatsor módosításához a fel-le nyilakkal is áttérhetünk.

A tervjegyzék táblázatban a tervlap adatok az itt szereplő oszlop adatok sorrendjében kerülnek felszerkesztésre. A listán fentről lefelé haladva az adatok a táblázatban balról jobbra sorrendben jelennek meg. Ezen a sorrenden lehet a rendezéssel változtatni.

Sorrend módosítása

A funkcióba belépve megjelenik a 'Rendezés:' dialógus ablak, ahol a tervlap adatok láthatóak. A rendezési listán a lista azon sorát kell kijelölni, ahova az aktív listasort szeretnénk helyezni. A rendezés végrehajtásához a kívánt listasorra való dupla kattintással, vagy a gombbal kell kilépni.

A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes lista sor fölött engedjük fel az egérgombot, a kiválasztott lista sort ebbe a sorba helyezi át a rendszer.

A panelon szereplő funkciók kapcsolatát a generált tervlapok megjelenésével az alábbi ábra mutatja:

--->

Az előállított tervjegyzék táblázat szélessége a megjelenítésre kijelölt oszlopok szélessége adatok összegzéséből adódik ki.


Lásd:

Tervjegyzék generálás beállítás
Tervjegyzék generálás: Lap beállítása
Tervjegyzék generálás: Megjelenés jellemzők
Tervjegyzék generálás: Tervjegyzék lista oszlopai
Tervjegyzék generálás: Tervjegyzék lista tartalma
Tervjegyzék generálás: Tervtípusok sorrendje, be/ki kapcsolása
Tervjegyzék generálás: Tervjegyzék kötetekre tördelésének beállítása
Tervjegyzék generálás: Tartalomjegyzék kezelés
Tervjegyzék generálás: Ajánlott beállítás

Korlátozások/megjegyzések:

A tervjegyzék grafikus generálására vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a 'UserSettings.ini' állományban tárolja. A tervjegyzék generálás, ha más beállítás nem történik, akkor a létesítményben történt utolsó generálás beállításai szerint fog végrehajtódni.

A tervjegyzék grafikus generálására vonatkozó munkahelyi beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.ini' állományban tárolja.
