Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Tervjegyzék generálás beállítás: Megjelenés jellemzők

"Tervjegyzék készítés" modul

Elérés:

 Menü:

E L E K T R O

Tervjegyzék készítés

Tervjegyzék

Tervjegyzék lapok generálása...

Szerszámos: Nyomógomb:

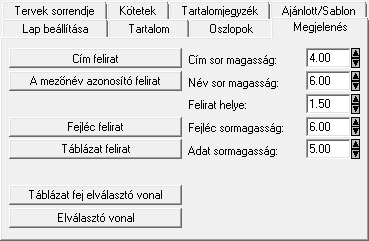

A beállítási panelen a generálandó grafikus tervjegyzék lapok megjelenési jellemzői állíthatók be:

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

A panelon szereplő funkciók kapcsolatát a generált tervlapok megjelenésével az alábbi ábra mutatja:

---> ---> ---> ---> ---> --->

Az ábrán nem szereplő funkciók jelentése megegyezik a beállítási panelen látható leírással.

A felirat stílusok pozíció és irányszög adatainak beállítása a felirat stílus ablakban nincs hatással a generált táblázat feliratainak ezen tulajdonságaira.

Az előállított tervjegyzék táblázat szélessége a megjelenítésre kijelölt oszlopok szélessége adatok összegzéséből adódik ki.

A 'mezőnév azonosító felirat' 'felirat helye' érték a táblázat bal oldali szélétől mért távolság.


Lásd:

Tervjegyzék generálás beállítás
Tervjegyzék generálás: Lap beállítása
Tervjegyzék generálás: Megjelenés jellemzők
Tervjegyzék generálás: Tervjegyzék lista oszlopai
Tervjegyzék generálás: Tervjegyzék lista tartalma
Tervjegyzék generálás: Tervtípusok sorrendje, be/ki kapcsolása
Tervjegyzék generálás: Tervjegyzék kötetekre tördelésének beállítása
Tervjegyzék generálás: Tartalomjegyzék kezelés
Tervjegyzék generálás: Ajánlott beállítás

Korlátozások/megjegyzések:

A tervjegyzék grafikus generálására vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a 'UserSettings.ini' állományban tárolja. A tervjegyzék generálás, ha más beállítás nem történik, akkor a létesítményben történt utolsó generálás beállításai szerint fog végrehajtódni.

A tervjegyzék grafikus generálására vonatkozó munkahelyi beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.ini' állományban tárolja.
