Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Tervjegyzék generálás beállítás: Tartalomjegyzék kezelés

"Tervjegyzék készítés" modul

Elérés:

Menü:

E L E K T R O

Tervjegyzék készítés

Tervjegyzék

Tervjegyzék lapok generálása...

Szerszámos: Nyomógomb:

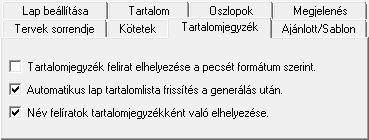

A beállítási panelen a grafikus lista generálás tartalomjegyzék felirat kezelési módja állítható be.

---> ---> ---> ---> ---> ---> --->

Tartalomjegyzék felirat elhelyezése a pecsét formátum szerint:

Bekapcsolt állapotában a lista generálás során a táblázat név feliratokat a rendszer a pecsét formátum '<tartalomjegyzék felirat>' szerint elhelyezi a tervlapon tartalomjegyzék feliratként.

- Ha a pecsét formátum nem tartalmaz '<tartalomjegyzék felirat>' adatot, akkor a rendszer a név feliratot nem helyezi el a tervlapon tartalomjegyzék feliratként.
- Ne használjuk az opciót Név feliratok tartalomjegyzékként való elhelyezése opcióval együtt, mert ebben az esetben a név feliratok kétszeresen szerepelnek a tervlapon tartalomjegyzék feliratként.
- A lapműveletek tartalomjegyzék frissítése végrehajtódik a generált lapokon.

Automatikus lap tartalomlista frissítés a generálás után:

Bekapcsolt állapotában a rendszer a generálás elvégzése után automatikusan végrehajtja a lapműveletek tartalomjegyzék frissítését. Akkor használjuk, ha a lista generálás nem az első lapon kezdődik, és e generálással nem érintett lapokon van tartalomjegyzék felirat.

Név feliratok tartalomjegyzékként való elhelyezése:

Bekapcsolt állapotában a rendszer a név feliratokat tartalomjegyzék feliratként helyezi el a tervlapon.

- Ne használjuk az opciót Tartalomjegyzék felirat elhelyezése a pecsét formátum szerint opcióval együtt, mert ebben az esetben a név feliratok kétszeresen szerepelnek a tervlapon tartalomjegyzék feliratként.
- A lapműveletek tartalomjegyzék frissítése végrehajtódik a generált lapokon.

A tervjegyzék grafikus generálása során a rendszer az alábbi feliratokat kezeli név feliratként, amelyet elhelyezhetünk tartalomjegyzék feliratként is:

Tervjegyzék
Mező: = <ME001>"Mezőnév I", "Mezőnév II"


Lásd:

Tervjegyzék generálás beállítás
Tervjegyzék generálás: Lap beállítása
Tervjegyzék generálás: Megjelenés jellemzők
Tervjegyzék generálás: Tervjegyzék lista oszlopai
Tervjegyzék generálás: Tervjegyzék lista tartalma
Tervjegyzék generálás: Tervtípusok sorrendje, be/ki kapcsolása
Tervjegyzék generálás: Tervjegyzék kötetekre tördelésének beállítása
Tervjegyzék generálás: Tartalomjegyzék kezelés
Tervjegyzék generálás: Ajánlott beállítás

Korlátozások/megjegyzések:

A tervjegyzék grafikus generálására vonatkozó felhasználói beállításokat a rendszer a kijelölt létesítményben a 'UserSettings.ini' állományban tárolja. A tervjegyzék generálás, ha más beállítás nem történik, akkor a létesítményben történt utolsó generálás beállításai szerint fog végrehajtódni.

A tervjegyzék grafikus generálására vonatkozó munkahelyi beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.ini' állományban tárolja.
