Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs léc csere a teljes terven

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások Sorkapocs áthelyezés másik lécre...

Szerszámos:

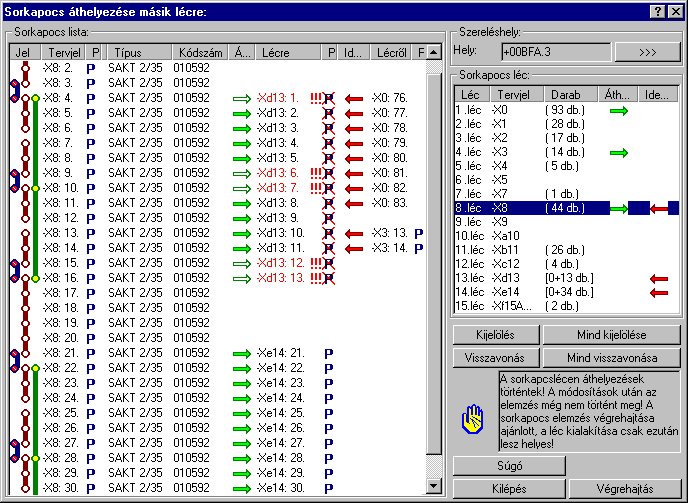

A funkció segítségével egy szereléshely kijelölt sorkapcsait a szereléshely másik lécére helyezhetjük át egy 'Végrehajtási' utasítással. Az áthelyezendő sorkacsok új léc számát egy kijelölt sorkapocs léc listáján jelölhetjük ki egyenként, vagy több sorkapocs egyidejű kijelölésével. A listán megjelenő sorkapocs léc cseréjével a szereléshely valamennyi sorkapocs lécén jelölhető meg sorkapocs. Azaz elvégezhető oda - vissza, körkörös csere is. Azaz utasításra egy szereléshely valamennyi sorkapocs lécén végezhetünk típus cserét.

Azt hogy a léc cseréket mely szereléshely sorkapocs lécein akarjuk elvégezni, azt a párbeszéd panel 'Szereléshely:' csoportban állíthatjuk be.

--->

Másik szereléshelyet a Szereléshely kijelölése funkcióval jelölhetünk ki. Ha új szereléshelyet választunk, és a korábbi helyen voltak sorkapocs léc csere kijelölések, akkor a rendszer a korábbi cserék végrehajtását felajánlja! ( Kijelölt sorkapocs léc cserék végrehajtása)

A 'Sorkapocs lista:' csoportban a kijelölt szereléshely kijelölt sorkapocs lécének sorkapocs listája látható. Egy konkrét vagy több sorkapocs léc cseréjéhez a sorkapocs listán sorkapcsot, vagy sorkapcsokat kel kijelölni. A kijelölt sorkapocs adatai a listán sötétkék háttérrel és fehér betűvel jelennek meg.

Több sorkapcsot jelölhetünk ki egymásután, ha az egérrel a kijelölendő sorkapocs sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!

A sorkapocs lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő sorkapocs sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti sorkapcsok lesznek egyszerre kijelölve!

A sorkapocs léc cserére kijelölésének módjai:

A adat lista soron végzett dupla egér kattintással, ekkor az adott lista sorhoz tartozó sorkapcsot jelölhetjük ki léc cserére!

'Insert'

A sorkapocs léc csere kijelölést a billentyűzet 'Insert' gombjának megnyomásával is el tudjuk végezni. Ekkor azon sorkapcsoknak a léc csere kijelölését végezzük, amelyek kijelöltek.

A lista mellett lévő kijelölés gomb megnyomásával. Ekkor valamennyi kijelölt sorhoz tartozó sorkapcsot jelölhetjük ki léc cserére.

A sorkapocs léc a kiválasztása, amelyre át kívánjuk helyezni a kijelölt sorkapcsokat a Sorkapocs léc kiválasztása panelon történik.

A kijelölési műveletek csak akkor érvényesek, ha van érvényes sorkapocs kijelölve a listán. (Nem lehet a kijelölt sorkapocs adatsor nem definiált sorkapocs, vagy olyan sorkapocs, amelyet másik lécről kijelöléssel ide áthelyezésre irányítottunk!)

Ha egy sorkapcsot másik lécre áthelyezése kijelölünk, akkor a léc átirányítási folyamat jelzése a listákon a következő módon követhető végig:

1.

Az áthelyezésre kijelölt sorkapcsot adatsorában a sorkapocs adatai után az 'Áthelyezve' oszlopban a jel mögött a 'Lécre' oszlopban megjelenik annak a sorkapocs léc tervjele amire áthelyezzük.

2.

Továbbá a szereléshely sorkapocs léc listában az 'Áthelyezve' oszlopban megjelenik ez a ( ) jel, ami arra utal, hogy ezen a sorkapocs lécen sorkapocs léc csere van kijelölve.

3.

Továbbá a léc csere kijelölések jobb áttekinthetősége végett azon a lécen is megjelölésre kerülnek az adatok, amelyre az áthelyezés irányul. Így a szereléshely sorkapocs léc listában azon léc adatsorában amelyre a sorkapocs átkerül megjelenik az 'Idehelyezve' oszlopban ez a ( ) jel, ami arra utal, hogy erre a sorkapocs lécre sorkapocs van átirányítva. A léc lista 'Darab' oszlopában megjelenik azon sorkapcsok darabszáma a + jel után (44+12db.), ahány darab sorkapocs erre a lécre átirányított!

4.

Ezután ha a szereléshely sorkapocs léc listában azt a sorkapocs lécet jelöljük ki, amelyre a sorkapocs átkerül megjelenik ezen sorkapocs léc listája. Ezen sorkapocs léc listába az ide helyezendő sorkapocs beillesztésre kerül egy szabad helyre. Szabad hely a sorkapocs listán egy nem definiált sorkapocs helye, vagy egy innen másik lécre átirányított sorkapocs helye. Ezen a helyen az 'Idehelyezve' oszlopban megjelenik ez a ( ) jel, ami arra utal, hogy erre a sorkapocs helyre sorkapocs van átirányítva. Az ide irányított sorkapocs tervjele és sorszáma a 'Lécről' oszlopban megjelenik.

Ezen ideirányított sorkapcsok kiosztása nem a kijelölések sorrendjétől függ, hanem az idehelyezett sorkapocs korábbi léc és sorszám pozíciójától. Minden egyes léc átirányítás módosítás után a rendszer újra osztja az átirányított sorkapocs helyeket. Először az első léc első sorkapcsának az átirányítását vizsgálja meg. Ha átirányított másik lécre, akkor azon a lécen lefoglalja számára az első üres helyet. A következő ez első léc második sorkapcsa, majd az utolsó. Ezután a második léc hasonlóan. És így tovább.

---> ---> ---> --->

A sorkapocs léc csere kijelöléskor a rendszer ellenőrzi, hogy a léc csere az adott sorkapocs esetében végrehajtható-e? A vizsgálat a rövidzárt sorkapocs párok, a sínezett sorkapcsok és a prioritásos sorkapcsok prioritás (rögzített állapot is) megtartása esetére vonatkozik. Az így kapcsolatban álló sorkapcsok léc csere kijelölése akkor lesz hibátlan és a rendszer számára végrehajtható, ha az egymással rövidzárral vagy sínezéssel kapcsolatban álló sorkapcsok mindegyike ugyanarra a sorkapocs lécre lesz irányított! A prioritásos (rögzített állapot is) sorkapcsok átirányítása esetén pedig akkor ha nem kell megtartania a prioritásos kijelöltségét, vagy ha igen, akkor az átirányított lécen az a sorszámú sorkapocs nem prioritásos, vagy ha mégis, akkor az átirányított innen!

Az átirányítás ellenőrzése során azt is vizsgálja a rendszer, hogy a sorkapocs lécen az átirányítás után nem lesz-e a rendszer által megengedettnél több darab sorkapocs!

Ha a kijelölésben hiba van, akkor a rendszer minden egyes kijelölés változáskor egy rövid hangjelzést ad. A hibás kijelölésű sorkapocs lista sorok pedig az alábbi módon vannak megjelölve:

Ha az áthelyezendő sorkapcsok között prioritásos vagy rögzített sorkapcsok is vannak, akkor azok léc cseréjét a Prioritásos, rögzítéses sorkapcsok léc cseréje bekezdésben leírtak szerint tudjuk kezelni!

A sorkapocs léc csere kijelölés megszüntetésének módjai:

'Delete'

A sorkapocs léc csere kijelölést a billentyűzet 'Delete' gombjának megnyomásával is meg tudjuk szüntetni. Ekkor azon sorkapcsoknak a léc csere kijelölését töröljük, amelyek kijelöltek.

A kijelölést megszüntethetjük a lista mellett lévő visszavonás gombbal is. Ekkor azon sorkapcsok léc csere kijelölését töröljük, amelyek kijelöltek.

Valamennyi sorkapocs léc csere kijelölést a lista mellett lévő mind visszavonása gombbal tudjuk megszüntetni.

A visszavonás és a 'Delete' billentyűzet gomb csak akkor érvényesek, ha van sorkapocs léc csere kijelölés a kiválasztott sorkapocs lista elemen, vagy elemeken. Ha nincs kijelölés, akkor a 'Delete' gomb megnyomása hiba hangjelzést vált ki. A mind visszavonása gomb csak akkor érvényes, ha van sorkapocs léc csere kijelölés a sorkapocs lista valamely elemén.

Ha a szereléshelyen szándékunk szerint valamennyi áthelyezendő sorkapcsot kijelöltünk léc cserére, akkor a cseréket A kijelölt sorkapocs léc cserék végrehajtása gomb megnyomásával indíthatjuk el!

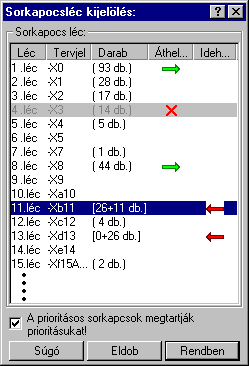

Léc kijelölése, amelyre a sorkapcsot áthelyezzük

A sorkapocs részére az új léc kijelölését ezen a panelen végezhetjük el. A sorkapocs léc tervjel adatain túlmenően a listában az "Áthelyezve" oszlopban ha megjelenik a ( ) jel, azt jelenti, hogy ezen a sorkapocs lécen sorkapocs léc csere van kijelölve már kijelölve. Ha az "Idehelyezve" oszlopban ez a ( ) jel látható, akkor erre a sorkapocs lécre sorkapocs van átirányítva. A léc lista "Darab" oszlopában megjelenik azon sorkapcsok darabszáma a + jel után (44+12db.), ahány darab sorkapocs erre a lécre átirányított! Az a sorkapocs léc, amelyről a sorkapcsot át akarjuk helyezni, nem válaszható ki! (Itt: )

A sorkapocs léc áthelyezés kijelölésekor, ha a kiválasztott sorkapcsok között van olyan amely prioritásos, vagy rögzített, akkor a léc kiválasztó panelen a kapcsoló érvényes. Ha azt szeretnénk, hogy a prioritásos, vagy rögzített sorkapocs megtartsa az új lécen is a sorszámát, akkor ezt a kapcsolót kell be állítanunk.

Prioritásos, rögzítéses sorkapcsok léc cseréje

A sorkapocs léc áthelyezés kijelölésekor a prioritásos, vagy rögzített, sorkapcsok áthelyezését két eltérő módon végezhetjük.

Megtartja a sorkapocs a prioritásos/rögzített tulajdonságát.

Nem tartja meg a sorkapocs a prioritásos/rögzített tulajdonságát.

Ennek a beállítása a sorkapocs Sorkapocs léc kiválasztása panel kapcsolójával lehetséges.

Az alábbi -X3:14 prioritásos/rögzítéses sorkapocs léc áthelyezésre van kijelölve az -X1: lécre úgy hogy a prioritás/rögzítés tulajdonságait ne tartsa meg. Az –X1 lécen a léc áthelyezési kijelölésektől függően valamely felhasználható üres helyre, most a 29 sorszámra kerül áthelyezésre. A prioritás/rögzítés tulajdonság meg nem tartását az áthúzott 'P' jel mutatja!

Ha ugyanezt a sorkapcsot úgy irányítjuk át, hogy a prioritás/rögzítés tulajdonságait tartsa meg, akkor két eset lehetséges. Ha az átirányításra kijelölt lécen ez a sorszámú sorkapocs nem létezik, vagy létezik, de nem prioritásos/rögzítéses, vagy létezik és prioritásos/rögzítéses, de az szintén ki van jelölve léc áthelyezésre, (azaz felszabadul a helye) akkor ez a -X3:14 prioritásos/rögzítéses sorkapocs áthelyezhető a kijelölt lécre úgy megtartsa ezen tulajdonságát. A prioritás/rögzítés tulajdonság meg tartását a 'P' jel mutatja!

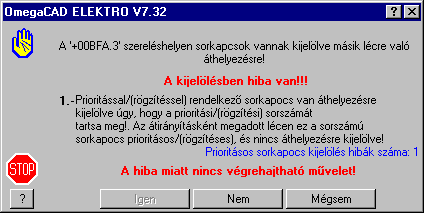

Ha az átirányításra kijelölt lécen ez a sorszámú sorkapocs és prioritásos/rögzítéses, de nincs jelölve léc áthelyezésre, akkor ez a sorkapocs nem helyezhető át a kijelölt lécre úgy megtartsa ezen tulajdonságát. A prioritás/rögzítés tulajdonság meg tartását a 'P' jel mutatja! Az utána következő felkiáltó jelek pedig a kijelölési hibára hívják fel a figyelmet!

A léc áthelyezés kijelölések az átirányításra kijelölt léc sorkapocs listáján is követhetőn megjelennek.

A kijelölt sorkapocs léc cserék végrehajtása

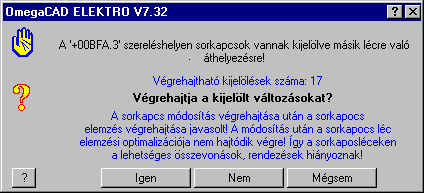

Amikor a kiválasztott szereléshelyen a sorkapocs léc cseréhez minden kijelölést elvégeztünk, akkor a gomb megnyomásával elindíthatjuk a sorkapocs léc csere végrehajtásokat. A léc csere elvégzése előtt az alábbi panel jelenik meg, amikor a kijelölésekben nem talált hibát a rendszer:

Válasz esetén a rendszer végrehajtja a kijelölt cseréket.

Válasz esetén a végrehajtás megszakad, de a rendszer a sorkapocs léc csere funkcióban marad. Az eddigi kijelölések érvényben maradnak.

Válasz esetén a végrehajtás megszakad, a rendszer a sorkapocs léc csere funkcióból is kilép.

Ha a kijelölési hibák miatt nincs egyetlen végrehajtható módosítás sem, akkor az gomb érvénytelen!

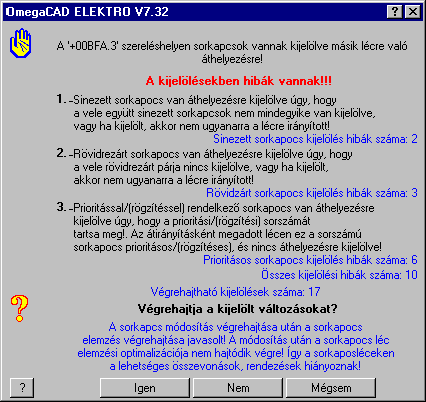

Ha a léc csere kijelölések hibákat tartalmaz, akkor a következő a panel megjelenése:

A végrehajtás után a párbeszéd panelon megjelenik a végrehajtott léc cserék száma. Ez nem mindig azonos a léc cserére kijelölt sorkapcsok darab számával. A végrehajtás során, ha a cserélt sorkapocs a terven több pozícióban is elhelyezett, akkor a rendszer minden egyes helyen számba veszi.

Ha olyan sorkapocs lécet jelölünk ki, amelyen a legutóbbi elemzés óta egyedi sorkapocs módosítás, csoportos típus csere, vagy csoportos léc csere volt végrehajtva, azt a rendszer a panelen az alábbi formában jelzi számunkra:

Az így megjelenő sorkapocs léc adatai nem egyeznek az áramút terv sorkapocs adataival!! Ajánlott az elemzés végrehajtása!


Lásd:

Sorkapocs módosítása

Sorkapocs léc típus csere...

Sorkapocs léc át sorszámozása...

Sorkapocs keresése...


Lásd még:

Sorkapocs elemzés

Korlátozások/megjegyzések:

A funkció csak akkor használható, ha már korábban elvégeztük a Sorkapocs elemzés.

A léc csere végrehajtása során a szereléshely sorkapocs léc adataiban a léc változás átvezetésre kerül. Sorkapcsok az új lécre bejegyzésre kerülnek, de a léc módosítás után a sorkapocs léc nem kerül optimalizálásra. Ha a léc cserélt sorkapcsok nem prioritásosak, vagy rögzítettek, akkor a következő elemzés során a sorkapocs léc sorszámozása változni fog.

Azt az opciót, hogy a sorkapocs prioritás/rögzítés tulajdonságait megtartsa léc áthelyezés során, a rendszer minden beállításnál alapértelmezésben kikapcsolt állapotba állítja. Ha meg akarjuk tartani a tulajdonságot, akkor azt minden egyes beállításnál be kell kapcsolnunk!
