'Áramútterv logikai tervezés' modul

Elérés:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Módosítások Sorkapocs léc típus csere...

A funkció segítségével egy szereléshely sorkapcsainak típusát cserélhetjük ki egy 'Végrehajtási' utasítással. A cserélendő sorkacsok típusát sorkapocs lécenként jelölhetjük ki általánosan egy adott sorkapocs típus cseréjeként egy másik típusra, vagy egyedileg sorkapcsonként jelölhetjük ki a cserélni kívánt sorkapcsokat. Egy utasításra egy szereléshely valamennyi sorkapocs lécén végezhetünk típus cserét.

A sorkapocs típus cserének alapvetően két módszere lehet. Az egyik, amelyet nevezzünk 'EGYEDI' sorkapocs típus cserének, amikor sorkapcsokat egyenként jelölhetjük meg, hogy milyen sorkapocs típusú legyen. A másik, amelyet nevezzünk 'TÍPUS SZERINTI' sorkapocs típus cserének, amikor a sorkapocs típus lista valamelyik eleméhez tartozó valamennyi sorkapocs típusát a sorkapocs típus lista másik típusára cseréljük. Ekkor a sorkapocs lécen a valamennyi cserére kijelölt sorkapocs típusú sorkapcsok cserélődik.

Azt hogy a cseréket mely szereléshely sorkapocs lécein akarjuk elvégezni, azt a párbeszéd panel 'Szereléshely:' csoportban állíthatjuk be.

Másik szereléshelyet a Szereléshely kijelölése funkcióval jelölhetünk ki. Ha új szereléshelyet választunk, és a korábbi helyen voltak sorkapocs típus csere kijelölések, akkor a rendszer a korábbi cserék végrehajtását felajánlja! ( Kijelölt sorkapocs típus cserék végrehajtása)

A kiválasztott szereléshely sorkapocs lécét, amelyen a csere kijelöléseket végezzük a párbeszéd panel 'Sorkapocs léc:' csoportjában állíthatjuk be.

Az 'EGYEDI' sorkapocs típus csere kijelölése:

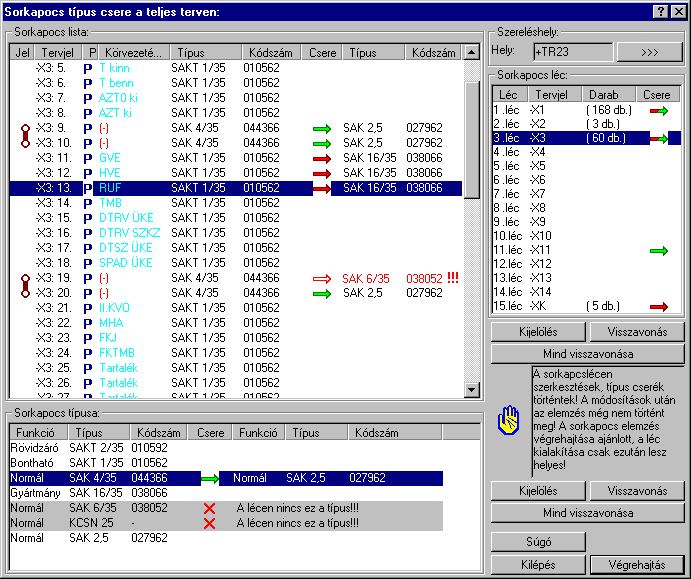

A 'Sorkapocs lista:' csoportban a kijelölt szereléshely kijelölt sorkapocs lécének sorkapocs listája látható. Egy konkrét vagy több sorkapocs típusának a cseréjéhez a sorkapocs listán sorkapcsot, vagy sorkapcsokat kel kijelölni. A kijelölt sorkapocs adatai a listán sötétkék háttérrel és fehér betűvel jelennek meg.

		Több sorkapcsot jelölhetünk ki egymásután, ha az egérrel a kijelölendő sorkapocs sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
		A sorkapocs lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő sorkapocs sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti sorkapcsok lesznek egyszerre kijelölve!

A kijelölt sorkapcsokhoz rendelt egyedi sorkapocs típus cserére kijelölésének módjai:

		Az adat lista soron végzett dupla egér kattintással, ekkor az adott lista sorhoz tartozó sorkapcsot jelölhetjük ki típus cserére!
	'Insert'	Az egyedi sorkapocs típus kijelölést a billentyűzet 'Insert' gombjának megnyomásával is el tudjuk végezni. Ekkor azon sorkapcsoknak a típus csere kijelölését végezzük, amelyek kijelöltek.
		A lista mellett lévő kijelölés gomb megnyomásával. Ekkor valamennyi kijelölt sorhoz tartozó sorkapcsot jelölhetjük ki típus cserére.

Annak a sorkapocs típusnak a kiválasztása, amelyre cserélni kívánjuk a kijelölt sorkapcsokat a Sorkapocs típus kiválasztása panelon történik.

A kijelölési műveletek csak akkor érvényesek, ha van sorkapocs kijelölve a listán. (Nem lehet a kijelölt sorkapocs adatsor nem definiált sorkapocs!)

Ha az adott sorkapocshoz új típust rendelünk, akkor az adatai után a jel mögött megjelenik az a sorkapocs típus, amire cserélni fogjuk. Ekkor a szereléshely sorkapocs léc listában is megjelenik ez a () jel, ami arra utal, hogy ezen a sorkapocs lécen egyedi sorkapocs típus csere van kijelölve.

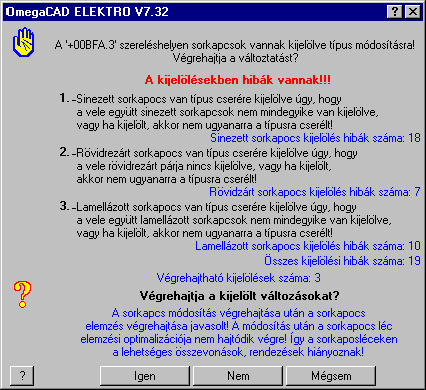

A sorkapocs típus csere kijelöléskor a rendszer ellenőrzi, hogy a típus csere az adott sorkapocs esetében végrehajtható-e? A vizsgálat a rövidzárt sorkapocs párok, a sínezett sorkapcsok és a lamellával összekötött sorkapcsokra vonatkozik. Az így kapcsolatban álló sorkapcsok típus csere kijelölése akkor lesz hibátlan és a rendszer számára végrehajtható, ha az egymással rövidzárral, sínezéssel vagy lamellával kapcsolatban álló sorkapcsok mindegyike ugyanarra a sorkapocs típusra lesz cserélve!

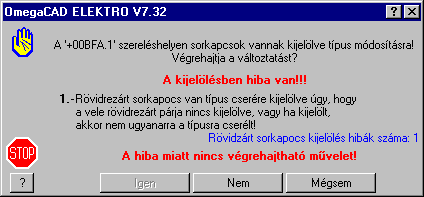

Ha a kijelölésben hiba van, akkor a rendszer minden egyes kijelölés változáskor egy rövid hangjelzést ad. A hibás kijelölésű sorkapocs lista sorok pedig az alábbi módon vannak megjelölve:

Az egyedi sorkapocs típus kijelölés megszüntetésének módjai:

	'Delete'	Az egyedi sorkapocs típus kijelölést a billentyűzet 'Delete' gombjának megnyomásával is meg tudjuk szüntetni. Ekkor azon sorkapcsoknak a típus csere kijelölését töröljük, amelyek kijelöltek. Ha nem volt kijelölve, nem történik semmi.
		A kijelölést megszüntethetjük a lista mellett lévő visszavonás gombbal is. Ekkor azon sorkapcsok típus csere kijelölését töröljük, amelyek kijelöltek.
		Valamennyi egyedi sorkapocs típus kijelölést a lista mellett lévő mind visszavonása gombbal tudjuk megszüntetni.

A visszavonás és a 'Delete' billentyűzet gomb csak akkor érvényesek, ha van egyedi sorkapocs típus módosítás kijelölés a kiválasztott sorkapocs lista elemen, vagy elemeken. Ha nincs kijelölés, akkor a 'Delete' gomb megnyomása hiba hangjelzést vált ki. A mind visszavonása gomb csak akkor érvényes, ha van egyedi szerinti sorkapocs típus módosítás kijelölés a sorkapocs lista valamely elemén.

Egyedi kijelölést csak akkor végezhetünk, ha korábban elvégeztük a Sorkapocs elemzést.

A 'TÍPUS SZERINTI' sorkapocs típus csere kijelölése:

A 'Sorkapocs típusa:' csoportban a mezőben megadott sorkapocs lista látható. Egy konkrét sorkapocs típus cseréjéhez a sorkapocs típus listán egy olyan típust kell kijelölni, amely típus a kijelölt sorkapocs lécen használva van.

A típus szerinti sorkapocs típus cserére kijelölés módjai:

		A típus lista soron végzett dupla egér kattintással, ekkor az adott lista sorhoz tartozó sorkapocs típust jelölhetjük ki típus cserére!
	'Insert'	A típus szerinti kijelölést a billentyűzet 'Insert' gombjának megnyomásával is el tudjuk végezni.
		A típus lista mellett lévő kijelölés gomb megnyomásával. Ekkor a kijelölt típus tartozó sorkapcsot jelöljük ki típus cserére.

Annak a sorkapocs típusnak a kiválasztása, amelyre cserélni kívánjuk a kijelölt sorkapocs típust a Sorkapocs típus kiválasztása panelon történik.

A kijelölés gomb csak akkor érvényes, ha a kijelölt sorkapocs típus használatban van a kijelölt sorkapocs lécen.

Ha a sorkapocs típushoz új típust rendelünk, akkor az adatai után a jel mögött megjelenik az a sorkapocs típus, amire cserélni fogjuk. Ez után a "Sorkapocs listában" valamennyi sorkapocs mellett megjelenik ez a () jel, ami arra utal, hogy ezen a sorkapocs lécen ezek a sorkapocs típusok cserélődni fognak. Ha a sorkapocs lécen ezen típusú sorkapcsok közül valamely már egyedi típus cserére ki volt jelölve, vagy később kijelöljük, akkor az 'EGYEDI' kijelölés lesz végrehajtva.

Továbbá a szereléshely sorkapocs léc listában is megjelenik ez a () jel, ami arra utal, hogy ezen a sorkapocs lécen valamennyi sorkapocs típus cserélődik, amelyre a csere ki van kijelölve. Ha a sorkapocs lécen van már egyedi típus cserére kijelölés is van, akkor sorkapocs léc listában a () jel jelenik meg. (Mind a kétféle kijelölés érvényben van!)

A típus szerinti sorkapocs típus cserére kijelölés megszüntetésének módjai:

	'Delete'	A típus szerinti sorkapocs típus kijelölést a billentyűzet 'Delete' gombjának megnyomásával is meg tudjuk szüntetni. Ekkor azon sorkapcsok típus csere kijelölését töröljük, amely kijelölt.
		A kijelölést megszüntethetjük a lista mellett lévő visszavonás gombbal. Ekkor azon sorkapcsok típus csere kijelölését töröljük, amely kijelölt.
		Valamennyi típus szerinti sorkapocs típus csere kijelölést a lista mellett lévő mind visszavonása gombbal tudjuk megszüntetni.

A visszavonás és a 'Delete' billentyűzet gomb csak akkor érvényesek, ha van típus szerinti sorkapocs típus módosítás kijelölés az aktív sorkapocs lista elemen. Ha nincs kijelölés, akkor a 'Delete' gomb megnyomása hiba hangjelzést vált ki. A mind visszavonása gomb csak akkor érvényes, ha van típus szerinti sorkapocs típus módosítás kijelölés a lista valamely elemén.

Ha a szereléshelyen szándékunk szerint valamennyi sorkapocs típus cserét kijelöltünk, akkor a cseréket A kijelölt sorkapocs típus cserék végrehajtása gomb megnyomásával indíthatjuk el!

Az új sorkapocs típus kiválasztása:

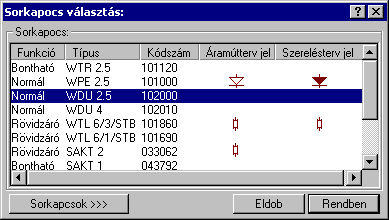

Az új sorkapocs típus kiválasztása az alábbi panelen történik.

Ha megfelelő típus nincs a listán, akkor a sorkapocs választás párbeszédpanelen a nyomógombbal érhetjük el a típuslistát és feltölthetjük azt a kívánt típussal. (Lásd: Sorkapocs lista karbantartása...)

A kijelölt sorkapocs típus cserék végrehajtása:

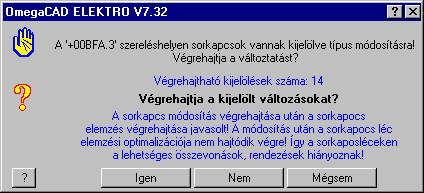

Amikor a kiválasztott szereléshelyen a sorkapocs típus cseréhez minden kijelölést elvégeztünk, akkor a gomb megnyomásával elindíthatjuk a sorkapocs típus csere végrehajtásokat. A típus csere elvégzése előtt az alábbi panel jelenik meg, amikor a kijelölésekben nem talált hibát a rendszer:

	Válasz esetén a rendszer végrehajtja a kijelölt cseréket.
	Válasz esetén a végrehajtás megszakad, de a rendszer a sorkapocs típus csere funkcióban marad. Az eddigi kijelölések érvényben maradnak.
	Válasz esetén a végrehajtás megszakad, a rendszer a sorkapocs típus csere funkcióból is kilép.

Ha a kijelölési hibák miatt nincs egyetlen végrehajtható módosítás sem, akkor az gomb érvénytelen!

A sorkapocs típus csere kijelölés csak akkor látszik a sorkapocs listán, ha korábban elvégeztük a Sorkapocs elemzés, de a típus csere végrehajtódik minden sorkapcson, azokon is amelyek a kijelölt szereléshely kijelölt sorkapocs lécén vannak, de még nem rendelkeznek sorszámmal.

Az így megjelenő sorkapocs léc adatai nem egyeznek az áramút terv sorkapocs adataival! Ajánlott az elemzés végrehajtása!
