Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs léc át sorszámozása

Sorkapocs kijelölése át sorszámozási műveletre

Üres sorkapocs törlése

Üres sorkapocs beszúrása

[n] Üres sorkapocs beszúrása

A kijelölt sorkapcsok átrendezése

A sorkapocs léc módosítás előtti állapotának visszaállítása

Sorkapocs át sorszámozás végrehajtása

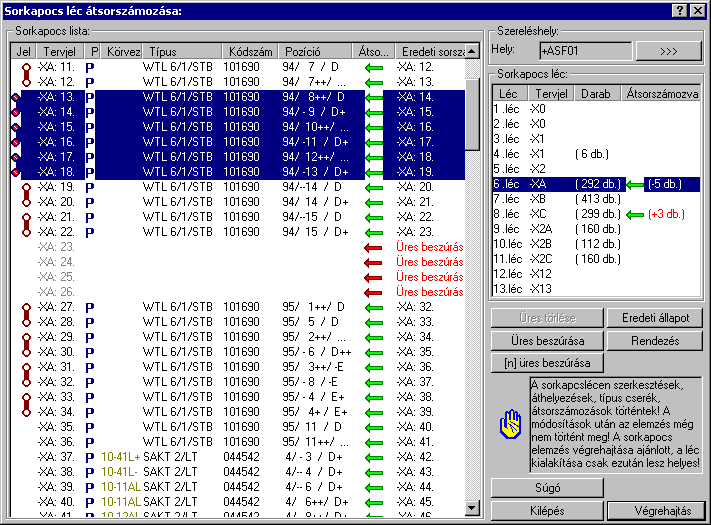

A 'Sorkapocs lista:' csoportban a kijelölt szereléshely kijelölt sorkapocs lécének sorkapocs listája látható. Át sorszámozásra egy vagy egyszerre több sorkapcsot jelölhetünk ki. A kijelölt sorkapocs adatai a listán sötétkék háttérrel és fehér betűvel jelennek meg.

Egy sorkapcsot jelölhetünk ki, ha az egérrel a kijelölendő sorkapocs sorára kattintunk. Ebben az esetben a korábbi kijelölések törlődnek!

Több sorkapcsot jelölhetünk ki egymásután, ha az egérrel a kijelölendő sorkapocs sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!

A sorkapocs lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő sorkapocs sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti sorkapcsok lesznek egyszerre kijelölve!

Nem érvényes az át sorszámozási műveletre a kijelölés azon a rövidzárt sorkapcson, amelynek a párja nincs szintén kijelölve át sorszámozásra. Ezek a sorkapcsok csak párban mozgathatók, nem szúrhatók be közéjük üres sorkapocs sem!

A sorkapocs át sorszámozási kijelöléskor csak a rövidzár párokat ellenőrzi a rendszer. A lamellázott és sínezett sorkapcsok mozgatásában a rendszer ezen funkciója nem végez felügyeletet. Minden további át sorszámozás a felhasználóra van bízva, hogy az megvalósítható-e. Újra a rendszer majd a sorkapocs elemzés végrehajtásakor végez ellenőrzéseket.

Üres sorkapocs törlése

Ha az át sorszámozási műveletre kijelölt sorkapcsok között van üres, nem definiált sorkapocs, akkor a gomb érvényes. Megnyomásával valamennyi kijelölt üres, nem definiált sorkapocs törlődik.

A mögötte lévő /nagyobb sorszámú/ sorkapcsok a töröltek számával csökkenő sorszámú helyre kerülnek.

Üres sorkapocs törlése elvégezhető a következő módon:

Az üres, nem definiált sorkapocs lista soron végzett dupla egér kattintással, ekkor a lista sorhoz tartozó üres, nem definiált sorkapocs törlődik. /Egy üres törlése./

Az üres, nem definiált sorkapocs törlését a billentyűzet 'Delete' gombjának megnyomásával is el tudjuk végezni. Ha a kijelölt sorkapocs üres, nem definiált, végrehajtódik a törlése. Egyébként hibára utaló hangjelzést hallunk. /Egy üres törlése./

A gomb megnyomásával. Ekkor valamennyi kijelölt üres, nem definiált sorkapocs törlődik. A mögötte lévő /nagyobb sorszámú/ sorkapcsok a töröltek számával csökkenő sorszámú helyre kerülnek. /Valamennyi kijelölt üres törlése./

Üres sorkapocs beszúrása

Ha az át sorszámozási műveletre a kijelölés érvényes, azaz van olyan sorkapocs kijelölve, amely nem rövidzárt, vagy rövidzárt sorkapocs mindkét tagja, akkor a gomb érvényes. Megnyomásával annyi üres, nem definiált sorkapocs kerül az első érvényesen kijelölt sorkapocs elé, ahány darab sorkapocs ki volt jelölve át sorszámozási műveletre.

A mögötte lévő /nagyobb sorszámú/ sorkapcsok a beszúrtak számával növelt sorszámú helyre kerülnek.

Üres sorkapocs beszúrása elvégezhető a következő módon:

A definiált, valós sorkapocs lista soron végzett dupla egér kattintással, ekkor a lista sorhoz tartozó sorkapocs elé üres, nem definiált sorkapocs kerül elhelyezésre. /Egy üres elhelyezése. /Csak akkor működik, ha nem két rövidzárt sorkapocs közé kattintunk. Ebben az esetben hibára utaló hangjelzést hallunk./

Az üres, nem definiált sorkapocs elhelyezését a billentyűzet 'Insert' gombjának megnyomásával is el tudjuk végezni. Ha a kijelölt sorkapocs nem két rövidzárt sorkapocs második tagja, végrehajtódik az üres beszúrása. Egyébként hibára utaló hangjelzést hallunk. /Egy üres elhelyezése./

A gomb megnyomásával. Megnyomásával annyi üres, nem definiált sorkapocs kerül az első érvényesen kijelölt sorkapocs elé, ahány darab sorkapocs ki volt jelölve át sorszámozási műveletre. A mögötte lévő /nagyobb sorszámú/ sorkapcsok a beszúrtak számával növelt sorszámú helyre kerülnek.

[n] Üres sorkapocs beszúrása

Ha az át sorszámozási műveletre a kijelölés érvényes, azaz van olyan sorkapocs kijelölve, amely nem rövidzárt, vagy rövidzárt sorkapocs mindkét tagja, akkor a gomb érvényes.

Megnyomásával az 'Üres sorkapocs beszúrása:' párbeszéd ablakba jutunk, ahol a beszúrandó sorkapcsok számát állíthatjuk be az ablakban található segéd eszközök segítségével kényelmesen.

Ha a gombbal lépünk ki annyi üres, nem definiált sorkapocs kerül az első érvényesen kijelölt sorkapocs elé, ahány darabot a panelben beállítottunk.

A beszúrás mögött lévő /nagyobb sorszámú/ sorkapcsok a beszúrtak számával növelt sorszámú helyre kerülnek.

A kijelölt sorkapcsok átrendezése

Ha az át sorszámozási műveletre a kijelölés érvényes, azaz van olyan sorkapocs kijelölve, amely nem rövidzárt, vagy rövidzárt sorkapocs mindkét tagja, akkor a gomb érvényes.

Megnyomásával az 'Kijelölt sorkapcsok átrendezése:' párbeszéd ablakba jutunk.

A kijelölt sorkapcsok új helyét egérrel jelölhetjük ki. Kijelölése után a sorkapocs léc új sorrendje látható. A kijelölt sorkapcsokat az ablakban többször is átrendezhetjük. Az átrendezést a gombbal, vagy dupla egér kattintással véglegesíthetjük.

A kijelölt sorkapcsok átrendezése elvégezhető a következő módon is:

A 'Rendezés' végrehajtható a lista ablakban a bal, vagy a jobb oldali egérgomb folyamatos lenyomása melletti mozgatással is. Ha érvényes sorkapocs lista sor fölött engedjük fel az egérgombot, a kijelölt sorkapcsokat a kiválasztott lista sort elé helyezi, ha az előbbre van mint a kijelölt rendezendő, utána helyezi, ha az mögötte van mint a kijelölt rendezendő sorkapocs. Ha az egérgombot két rövidzárt sorkapocs között engedjük fel, akkor az átrendezés nem hajtható végre és hibára utaló hangjelzést hallunk.

A sorkapocs léc módosítás előtti állapotának visszaállítása

Ha a kijelölt sorkapocs lécen van át sorszámozási kijelölés akkor ez a gomb érvényes. Megnyomásával törlődik minden át sorszámozási kijelölés. Az eredeti állapot jelenik meg a listában.

A kijelölt sorkapocs át sorszámozás cserék végrehajtása

Amikor a kiválasztott szereléshelyen minden sorkapocs léc át sorszámozásához valamennyi kijelölést elvégeztünk, akkor a gomb megnyomásával elindíthatjuk a sorkapocs léc át sorszámozás végrehajtásokat. Az át sorszámozás elvégzése előtt az alábbi panel jelenik meg:

Válasz esetén a rendszer végrehajtja a kijelölt át sorszámozásokat.

Válasz esetén a végrehajtás nem történik meg, de a rendszer a sorkapocs át sorszámozás funkcióban marad. Az eddigi kijelölések érvényben maradnak.

Válasz esetén a végrehajtás nem történik meg és a rendszer a sorkapocs át sorszámozás funkcióból is kilép.

A végrehajtás után a párbeszéd panelon megjelenik az átsorszámozások száma. Ez nem mindig azonos az átsorszámozásra kijelölt sorkapcsok darab számával. A végrehajtás során, ha a sorkapocs a terven több pozícióban is elhelyezett, akkor a rendszer minden egyes helyen számba veszi.

Ha olyan sorkapocs lécet jelölünk ki, amelyen a legutóbbi elemzés óta egyedi sorkapocs módosítás, csoportos típus csere, vagy csoportos léc csere volt végrehajtva, azt a rendszer a panelen az alábbi formában jelzi számunkra:

Az így megjelenő sorkapocs léc adatai nem egyeznek az áramút terv sorkapocs adataival! Ajánlott az elemzés végrehajtása!

Korlátozások/megjegyzések:

A funkció csak akkor használható, ha már korábban elvégeztük a Sorkapocs elemzés.
