Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorkapocs 'elválasztólap' megjelenítés beállítása

'ELEKTRO rendszer beállítások' modul

Elérés:

Menü:

E L E K T R O Elektro beállítások...

Nyomógomb:

'Szerelési tervek készítése' modul

Elérés:

Menü:

E L E K T R O SZERELÉS tervezés

Szerelés tervezés

Szerelési tervek generálása... / Terv generálási beállítások...

Szerszámos: Nyomógomb:

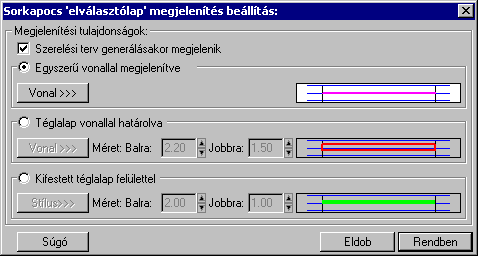

A párbeszédpanelen a szerelésterven elhelyezett sorkapocs 'elválasztólap' megjelenítése paramétereit lehet beállítani.

---> ---> ---> ---> ---> --->

A sorkapocs lécen az 'elválasztólap' a Szerelési terv generálása-kor csak akkor jelenik meg, ha az alábbi kapcsoló bekapcsolt állapotú.

Szerelési terv generálásakor megjelenik:

Bekapcsolt állapotában az 'elválasztólap' a szerelésterv újra generáláskor az alábbi megjelenési tulajdonsággal megjelenik.

Egyszerű vonallal megjelenítve

A sorkapocs lécen az 'elválasztólap' egy vonallal jelölve, beállított tulajdonsággal jelenik meg.

Téglalap vonallal határolva

A sorkapocs lécen az 'elválasztólap' egy téglalap alakkal jelölve, a két sorkapocs határán 'balra' és 'jobbra' irányban megadott kiterjedésben, a beállított tulajdonsággal jelenik meg.

Kifestett téglalap felülettele

A sorkapocs lécen az 'elválasztólap' egy kifestetett téglalap alakkal jelölve, a két sorkapocs határán 'balra' és 'jobbra' irányban megadott kiterjedésben, a beállított tulajdonsággal jelenik meg.

A sorkapocs lécen 'elválasztólap'-ot elhelyezhetünk:

Elrendezési (diszpozíciós) tervek Sorkapocs léc tervezés funkciójával.
Szerelési tervek készítése Sorkapocs elválasztó elhelyezése funkciójával.

Lásd még:

Szerelésterv generálási jellemzők

Korlátozások/megjegyzések:

Egyszerre csak egy megjelenítési stílus állítható be.

Szerelési terv generálásakor megjelenik opció hatása csak a szerelési tervek újra generáláskor érvényesül.

A 'balra' és 'jobbra' megadott méret nem haladhatja meg a szereléstervben a sorkapocs adatok számára meghatározott hasáb méretének a felét. /Azaz a 5.0 mm-es osztás felét, 2.5mm-t./
