Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Potenciáljel megjelenítés beállítás

'ELEKTRO rendszer beállítások' modul

Elérés:

Menü:

E L E K T R O Elektro beállítások...

Nyomógomb:

'Áramútterv logikai tervezés' modul

Elérés:

Menü:

E L E K T R O Áramút LOGIKAI tervezés

Áramút tervezés

Beállítások Tervezési opciók...

Szerszámos: Nyomógomb:

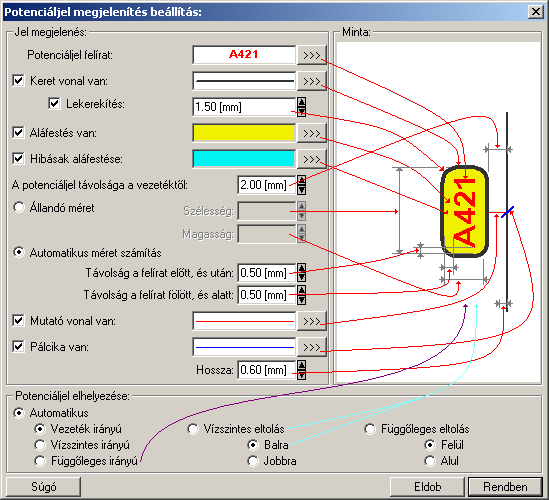

A funkcióval lehet a potenciáljelek megjelenésére vonatkozó beállításokat megtenni. Ugyanitt lehet beállítani azt is, hogy az újonnan elhelyezendő potenciáljelek milyen tulajdonságokat vegyenek fel.

---> ---> ---> ---> ---> --->

'Jel megjelenítés:' csoport

A potenciáljel megjelenítés beállítás ablak 'Jel megjelenítés:' csoportjában a potenciáljelek áramúttervlapokon való formai megjelenését állítjuk be. A megjelenítésre vonatkozó jellemzők nem tárolódnak a potenciáljelek egyedi példányaihoz. Mindig, mindegyik potenciáljel az itt pillanatnyilag beállított tulajdonsággal jelenik meg. Ha itt változtatunk valamely paraméteren, akkor az a tervlapok következő megjelenítésekor azonnal látható lesz.

A beállítások a csoportban lévő funkcióval értelemszerűen végezhetők el. A tulajdonságok értelmezése azonos a felíratokkal, megváltoztatása azonnal látható a 'Minta:' ablakban.

'Potenciáljel elhelyezése:' csoport

A 'Potenciáljel elhelyezése:' csoportban a potenciáljel felírásának a referencia ponthoz képesti pozícionálását állítjuk be. Ezek a potenciáljelre vonatkozó pozícionálási értékek minden potenciáljel egyedre külön tárolódnak, azaz egyedenként őrzik meg saját tulajdonságukat. Így biztosítható, hogy az áramköri elhelyezkedésük körülményeihez egyedileg igazodjanak.

Automatikus

Ha ez az opció van beállítva, akkor a potenciáljelek a referencia pontjukhoz a szerint lesznek igazítva, hogy a vezeték milyen irányban halad a potenciáljel referencia pontján. Ha a vezeték vízszintes, akkor 'Függőleges eltolás' lesz alkalmazva az 'Alul' vagy 'Felül' kimelés szerint. Ha függőleges, akkor a 'Vízszintes eltolás' lesz alkalmazva a 'Jobbra' vagy 'Balra' beállítás szerint.

Vezeték irányú

A Vezeték irányú beállítás a potenciáljel felírás irányának a beállítását jelenti. Ebben a beállításban a potenciáljel mindig a vezeték irányához igazodik automatikusan. Így ha a potenciáljel referencia pontján a vezeték vízszintesen halad át, akkor a potenciáljel is vízszintesen lesz felírva. Ellentétben azzal, ha a vezeték függőleges irányú, akkor a potenciáljel írás iránya is függőleges lesz.

Vízszintes irányú

A potenciáljel felírási iránya mindig vízszintes lesz, függetlenül a vezeték haladási irányától.

Függőleges irányú

A potenciáljel felírási iránya mindig függőleges lesz, függetlenül a vezeték haladási irányától.

Vízszintes eltolás

Ha ez az opció van beállítva, akkor a potenciáljel a referencia pontjától mindig vízszintesen eltolással lesz elhelyezve az alábbi 'Jobbra' vagy 'Balra' beállítás szerint.

Balra

Ha a potenciáljel eltolás vízszintesen történik, akkor ebben a beállításban mindig a bal oldalra történő megjelenítést jelent.

Jobbra

Ha a potenciáljel eltolás vízszintesen történik, akkor ebben a beállításban mindig a jobb oldalra történő megjelenítést jelent.

Függőleges eltolás

Ha ez az opció van beállítva, akkor a potenciáljel a referencia pontjától mindig függőleges eltolással lesz elhelyezve az alábbi 'Alul' vagy 'Felül' beállítás szerint.

Felül

Ha a potenciáljel eltolás függőlegesen történik, akkor ebben a beállításban mindig a felfelé oldalon történő megjelenítést jelent.

Alul

Ha a potenciáljel eltolás függőlegesen történik, akkor ebben a beállításban mindig az alsó oldalon történő megjelenítést jelent.


Lásd:
Tervezési opciók

Lásd még:

Áramútterv logikai tervezése

Potenciáljelek

Potenciáljel elhelyezése/módosítása

Potenciáljel módosítása

Potenciáljel törlése

Potenciáljel keresése...


Tervek automatikus kiértékelése
Mezők közötti kapcsolatok elemzése
Potenciálok elemzése

Szerelési tervek készítése

Szerelési tervek generálása

Terv generálási beállítások

Szerelésterv generálási jellemzők

Korlátozások/megjegyzések:

A létesítmények kezelésére, megjelenítésére vonatkozó beállítások a 'létesítmény' könyvtárban 'Létesítménynév'.Sta állományban tárolódik.

A létesítményekre vonatkozó rendszer séma beállítások az x:\V10.x..\OmegaWin32\UserSettings\ könyvtárban Project.Sta állományban tárolódik.

A beállítások rendszersémába való tárolása, vagy a rendszer sémából történő beállítás, vagy az ajánlott beállítás alkalmazása valamennyi tulajdonság egyszerre történő megváltoztatásával történik
