Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülék sorkapocs tulajdonság beállítása

Készülék<->kábeloldal megfordítva
A kapcsoló bekapcsolásával a készüléknek az áramútterven látható felső oldala, amely alapértelmezés szerint a szerelésterven a sorkapocsléc bekötési táblázatának a felső, készülék oldala, alulra kerül, a kábel oldalra.

Az első minta egy szimbol felépítésű készülékek készülék elhelyezve az áramútterven alap, forgatás nélküli helyzetben, és mellette megforgatva 180 fokkal:

A fenti ármutasképhez tartozó szerelésterv képe alaphelyzetben:

És ugyanehhez a fenti ármutasképhez tartozó szerelésterv kép akkor, amikor a:
Készülék<->kábeloldal megfordítva kapcsoló be van kapcsolva!

Itt is megjegyezzük, hogy a doboz felépítésű készülékek esetében az áramútterven látható elhelyezéstől függetlenül a doboz kapocspont listában páratlan sorszámú bekötési pontok alapértelmezés szerint a szerelésterven a sorkapocsléc bekötési táblázatának a felső, készülék oldalra kerülnek, függetlenül attól, hogy a kapocspont egyáltalán elhelyezett-e az áramútterven, vagy sem, és ha elhelyezett, akkor milyen pozícióban. Ennek megfelelően a páros kapocspontok pedig a alulra kerülnek, a kábel oldalra. A fenti kapcsoló bekapcsolásával tudjuk megcserélni a doboz felépítésű készüléknek a kapocspontjait is a szerelésterven.

A második minta egy doboz felépítésű készülékek készülék elhelyezve az áramútterven bal oldalt úgy, hogy valamennyi páratlan doboz kapocspont felül van elhelyezve, majd mellete úgy hogy mindezek a doboz képben alulra kerülnek:

És az ezekhez a doboz készülékekhez tartozó szerelésterv képe alaphelyzetben:

És ugyan ezekehez a doboz készülékekhez tartozó szerelésterv kép akkor, amikor a:
Készülék<->kábeloldal megfordítva kapcsoló be van kapcsolva!

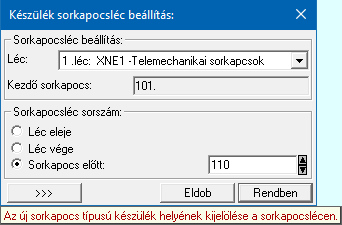

Készülék sorkapocsléc beállítása:
Amikor a készülék sorkapocs tulajdonságát bekapcsoljuk, akkor a készülék a Új sorkapocs típusú készülék helye funkcióban beállított sorkapocslécre kerül elhelyezésre, és azon a lécen is az előre beállított sorkapocs pozíción.

Itt közvetlenül, a készülék megadása, vagy módosítása funkcióban megváltoztathatjuk a már korábban megadott elhelyezési értékeket. Sőt a gomb mögötti részben azon is változtathatunk, hogy a későbbiekben újonnan felvett sorkapocs típusú készülékek milyen pozícióra kerüljenek. Azaz közvetlenül állíthatjuk az Új sorkapocs típusú készülék helye adatokat.

Korlátozások/megjegyzések:
