Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Doboz készülék megadása

A készülék azonosító és típus megadás folyamatában a 'Készülék megadás:' párbeszédpanel jobb felső ablakában azok a választható tervjelek látszanak, amelyeket a törzsadattárban a törzsadatok bevitele során a dobozokhoz rendeltünk. Ha nincs törzsadattári tervjel ajánlat, akkor '?' jelenik meg az oszlopban. Ennek a funkciónak a használata azt segíti, hogy a dobozhoz tartozó új készülék tervjelét a típushoz tartozó készülékekre jellemző tervjellel lássuk el egy mozdulattal.

Lásd: Tervjel választása törzsadattárban tárolt tervjelből

Lásd még: Doboz tervjelek

A készülék azonosító és típus megadás folyamatában a 'Készülék megadás:' párbeszédpanel jobb felső második oszlopában azok a választható tervjelek látszanak, amely tervjelek a mezőben már vannak. Ez a mező tervjel lista. Ennek a funkciónak a használata azt segíti, hogy a dobozhoz tartozó készülék tervjelét a mezőben már meglévőre állítsuk.

Lásd: Tervjel választása áramút tervben meglévőből

A készülék azonosító és típus megadás folyamatában, ha a tervjel ajánlatból vagy a meglévő készülék tervjelekből nem tudtunk megfelelőt választatni, akkor ezekkel a gombokkal új tervjelet, tervjel sorszámot tudunk megadni.

Lásd: Új tervjel - sorszám megadása billentyűzetről

A készülék azonosító és típus megadás folyamatában a 'Készülék megadás:' párbeszédpanelen a bal alsó megjelenő listán a választott tervjellel azonos tervjelű és a tervben már elhelyezett készülék azonosítóit látjuk a mező, szereléshely, tervjel-sorszám, típus és névleges adatokkal. Ha az elhelyezendő doboz egy a tervben már meglévő készülék része, akkor ebben a listában kell kijelölnünk azt a meglévő készüléket, amelyhez az új doboz tartozni fog. Ezután már csak azt kell megadnunk, hogy az új doboz a meglévő készülék melyik csatlakozási pontjait forja tartalmazni.

Lásd: Következő tervjel-sorszám elfogadása

Az ablakban ki/be kapcsolhatjuk a készülékrész tervjel megjelenését.

Lásd: Tervjel megjelenítés beállítása

A funkció segítségével a dobozrész képét egyedileg formázhatjuk.

Lásd: Doboz kép megjelenítés beállítása

Az ablakban ki/be kapcsolhatjuk a készülékrész készülék táblázat lapszám keresztreferencia megjelenését.

Lásd: Készülék táblázat referencia megjelenítés beállítása

Az ablakban ki/be kapcsolhatjuk a készülék kábelezhetőség tulajdonságot.

Lásd: Készülék kábelezhetőség beállítása

Az ablakban ki/be kapcsolhatjuk a készülék sorkapocs tulajdonságot.

Lásd: Készülék sorkapocs tulajdonság beállítása

Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a kapcsoló, amelynek beállításával a szerelésterven a készülék sorkapocsléc bekötési táblázatban a készülék felső oldalát alulra helyezzük át, a kábel oldalra.

Ha a készülék már sorkapocs tulajdonságú, akkor érvényes lesz ez a funkció melynek segítségével megadhatjuk, hogy a sorkapocs típusú készülék melyik lécen, és ott melyik sorkapocs előtt, vagy után legyen elhelyezve.

Lásd: Készülék sorkapocsléc beállítása

Az ablakban megadhatjuk a készülék költség kódját.

Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása

A készülék rendeltetésére, funkciójára utaló rövid leírást adhatunk itt meg ebben az ablakban.

Lásd: Megjegyzés megadása készülékhez

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

A doboz kapocspont kiosztás a jobb oldali görgethető lista ablakban történik. Azokat a kapocspontokat, amelyeket ebben a dobozrészben akarunk elhelyezni, a listán kijelöléssel kell megadni. A listán látjuk a dobozhoz rendelt készülék kapocspont foglaltsági állapotát, amelyben a kapocsjel mellett láthatjuk, hogy a doboz egyes kapcsai felhasználtak-e, és ha igen, akkor melyik dobozrészben szerepelnek, és láthatjuk az elhelyezés pozícióját is, ezt a kapocsjel magyarázat utáni zárójelben lévő sorszám és pozícíójel mutatja. Ezeket a felhasznált részeket már nem lehet újból kijelölni. A listában láthatjuk még a kapocsjelek funkcióira utaló magyarázatokat is.

		Egy kapocspontot jelölhetünk ki, ha az egérrel a kijelölendő kapocspont sorára kattintunk. Ebben az esetben a korábbi kijelölések törlődnek! Több kapocspontot jelölhetünk ki egymásután a 'CTRL' gomb nyomása nélkül is az egérrel, ha ezt az opciót bekapcsoljuk. Ebben az esetben a korábbi kijelölések változatlanul maradnak, amikor egy új kapocspontot jelölünk ki! Ha olyan kapocspontra kattintunk újra, amely már ki volt jelölve, annak a kijelölése megmarad továbbra is!
		Több kapocspontot jelölhetünk ki egymásután, ha az egérrel a kijelölendő kapocspont sorára való kattintással egy időben nyomva tartjuk a 'Ctrl' billentyű gombot is!
		A kapocspont lista egy tartományát jelölhetjük ki, ha az egérrel a kijelölendő kapocspont sorára való kattintással egy időben nyomva tartjuk a 'Shift' billentyű gombot is! Ekkor az előző egér kattintás és a legutolsó egér kattintás közötti sorkapcsok lesznek egyszerre kijelölve!
	Ctrl+A	Valamennyi még el nem helyezett, szabad kapocspontját jelölhetjük ki a készüléknek a billentyűzet 'CTRL+Shift+a' gombjának egyidejű megnyomásával.
		Valamennyi kapocspont kijelölése törlődik, ha az egér bal oldali gombjával duplán kattintunk.
	'Delete'	A kapocspont kijelölése végrehajtható a lista ablakban a billentyűzet 'Delete' gombjának megnyomásával is!
		A kapocspont kijelölés törlését elvégezhetjük a lista soron végzett jobb oldali egér gomb felengedésre előbukkanó lebegő menü használatával is.

A dobozrészben elhelyezni kívánt kapcsokat '-Kijelölt' megjegyzéssel látja el a rendszer.

Az Adatbázis: tartalmazza annak az adatbázisnak a nevét, amelyből az elem kiválasztásra került. Ha ez a létesítményi adatbázis akkor a <Létesítmény> jelenik meg.

Ha az elem egy 'Gyártói adatbázis' eleme, akkor a Gyártó: ablakban megjelenik a kiadó logója, ha azt megadták, és érvényes lesz gomb, melynek használatával elérhetővé válik a 'Gyártói adatbázis' kiadójának adatai és a kiadások verzió változatainak története.

Ha új készüléket adunk meg, akkor a típusát itt adhatjuk meg.

Ha a Készülék típus megadása során olyan típust választunk az adatbázisból, amely kettős felépítésű és a készülék korábban még nem határozta meg, hogy a kettős felépítésből mely rész legyen használva, megjelenik az alábbi választási panel melyben meg kell határozni a használatba kerülő felépítést:

Lásd: Készülékek összeállítása kettős felépítésű típusokból

Amikor a típus megadást új készülék esetén későbbre halaszthatjuk, akkor a 'Készülék megadás:' párbeszédpanelről a nyomógombbal lépünk ki. Ekkor egy olyan készülék létrehozása lehetséges, amelyik a rendszer által megadott csatlakozási pontokból építkezik majd a tervezés során. Az ilyen készülékeket a rendszerben 'Típus nélküli' készülékeknek nevezzük. Az ilyen a készülék a későbbiekben bármikor valóságos törzsadattári készülék típusra cserélhető ki a felépítésbeli feltételek teljesülése esetén. Az ilyen módosítások elvégezhetők az Elem módosítása összetett, vagy a Készülék módosítása funkcióval.

Lásd: Készülék típus megadása

Ha meglévő készülék van kijelölve, akkor lehetőségünk van az alap készülék típushoz további készülékrészeket hozzáfűzni.

Lásd: Készülékhez további részek hozzáfűzése

Ha a tervlapon olyan doboz elemet akarunk elhelyezni, amely még nincs készülékhez rendelve, akkor ennek a gomb megnyomásával tehetjük meg. Minden készülék azonosításra tett beállítás ilyen esetben felesleges. Csak az elhelyezésre kijelölt kapocspontok száma lényeges. Ennyi kapocspont helyét kell megadnunk majd a tervlapon a dobozhoz.

Ezzel a funkcióval a Doboz kép megjelenítés beállítása elvégezhető.
Itt adható meg a készülékrész-elnevezés felirat tartalma és a megjelenési formája is.

A gomb mögötti funkcióban a Doboz kapocspont funkcióleírás megadása, módosítása elvégezhető.

A 'Sorszám/ Funkció név:' kapocspont helyének kijelölése: [ESC=Kilépés!]

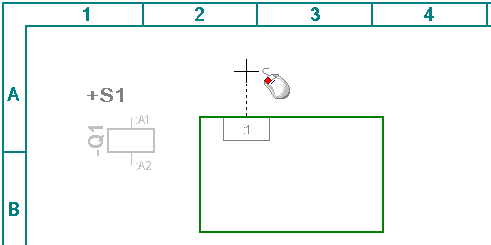

Az '1. Ube' kapocspont helyének megadása.

A '1 : Ube' kapocspont helyének kijelölése: [ESC=Kilépés!]

Az '2. Ube' kapocspont helyének megadása.

A '2 : Ube' kapocspont helyének kijelölése: [ESC=Kilépés!]

Az 'PE. Földelés' kapocspont helyének megadása.

A 'PE : Földelés' kapocspont helyének kijelölése: [ESC=Kilépés!]

A doboz kapocspontok elhelyezésekor a kapocspontokat a rendszer a készülék kapocspont lista sorrendjében kínálja fel. Ha a kijelölt kapocspontok nem mindegyikét akarjuk elhelyezni, vagy a ha már egy kapocspont elhelyezését me már elvégeztük, és ennek helyén még változtatni akarunk, akkor a doboz kapocspont helyének kijelölés pozícionálása közben az egér jobb oldali gombjának felengedésére megjeleníthetjük az alábbi lebegő menüt.

A menü megjelenésével az alábbi lehetőségeink vannak:

Ennek a menüpontnak a választásával vissza tudunk térni az előző bekötési pontra. Az elhelyezését töröljük, és ezután egy új, módosított helyre tudjuk azt elhelyezni. Vagy az új pozícionálás során ugyanennek a menünek a használatával ki is hagyhatjuk az elhelyezendők közül.
Érvénytelen a menüpont, ha még nem helyeztük el az első bekötés pontot sem.

Ennek a menüpontnak a használálatával az aktuálisan elhelyezndő bekötési pontot kihagyjuk a dobozrészben való felhasználásból. Ha ezt a későbbiekben mégsem akarjuk, akkor az új pozícionálás során ugyanennek a menünek a használatával újra visszatérhetünk rá.
Érvénytelen a menüpont, ha már nincs több elhelyezésre kijelölt bekötés pontot. Azaz ez már az utolsó elhelyezndő bekötési pont. Ebben az esetben válaszd a lentebbi menüpontot.

Ha ezt a menüpontot választjuk, akkor a dobozrész elheylezését befelyezzük az eddig elhelyezett bekötési pontokkal. A további elhelyezésre kijelölt bekötéspontok kimaradnak a dobozrészben való felhasználásból, a későbbiekben szabadon elhelyezhetők lesznek.

Amennyiben nem akarunk változást a dobozrész bekötéspontjainak megadásában, azaz feleslegesen jelenítettük meg a menüt, akkor a menüpont választásával ugyanott folytatjuk a munkát, ahonnan a menüt megjelenítettük.

Ha valamely kapocspont helyének kijelölésekor az [ESC=Kilépés!] választjuk, akkor az itt elvégezett összes beállítást eldobjuk. Nem történik semmilyen bejegyzés. Ha az utolsó kapocspont helyét is kijelöltük, a rendszer a készüléket nyilvántartásba veszi, és a tervlapon az alábbi módon jeleníti meg.

A szerkesztés eredményeként létrejött tervrészlet.

Korlátozások/megjegyzések:

A csatlakozó kapocspont csak a doboz bármely szélére elhelyezhető. Olyan helyre, ahol már kapocspont, vagy a doboz területén kívülre kapocspont nem helyezhető el. A rendszer ekkor a következő hibajelzéseket adja: 'Ez a pont már foglalt doboz sorkapocs számára!' és 'A doboz csatlakozási pontja kívül esik a doboz kereten!'. Ezután a helytelenül megadott sorkapocs új helyének megadásával folytatódik a kapocspont megadás.

Az OmegaCAD ELEKTRO rendszer készülék felépítésére vonatkozó korlátait lásd itt!
