A kapcsolt készülékrész/kártyahely azonosítója maximum 6 karaktert tartalmazhat. De az hogy egy adott készülékrész készülékrész/kártya hely azonosító hány karakter lehet az adott készülék típus csatlakozási pont azonosítóitól függ! A készülékrész kapocspont azonosítói a 'Készülékrész/kártya hely azonosító'+'Készülékrész/kártya hely szeparator jel'+'Készülékrész csatlakozási pont azonosító' összessségéből áll össze. Ezek összesen nem lehetnek hosszabbak 8 karakternél! Hogy ez minden kapocspontra hibátlanul teljesül-e folyamatosan ellenőrzés alatt áll a Készüléken belüli azonos csatlakozási pontok jelzése, Kártyahely/készülékrész azonosító hiba jelzése funkcióban!

Lásd:

Áramútterv logikai tervezése

Változat:

"V9.10.170331"

2017.03.31.

A továbbiakban ellenőrzésre kerül, hogy a készülék valamennyi csatlakozási pontja különböző-e. Egyik sem ismétlődik meg. Az alfanumerikus azonosítási rend szerint nem lehet egy egységen belül ismétlődő elem.

Ha a készülékhez van hozzáfűzött alkészülék, akkor az is ellenőrzésre kerül, hogy a készülék szeparátorjellel kiegészített csatlakozási pontok nem lépik-e át a csatlakozási pontokra érvényes maximális karakterszámot. Ha van ilyen hiba, akkor ez még továbbá okozhat azonosság hibát is.

Lásd:

Törzsadatbázisok kezelése

Készülékek adattára

Áramútterv logikai tervezése

Tervek automatikus kiértékelése

Áramútterv készülék táblázat készítése

Szerelési tervek készítése

Változat:

"V9.10.170331"

2017.03.31.

Azokban az esetekben, amikor a lapművelet során valamely tervlap tartalma a fedő (első) lapról a folytató lapra kerül, akkor a tervlap grafikai elemek réteghez való rendelése megváltozhat, ha a fedő (első) lap és a folytató lap pecsétjének réteg kiosztása és az egyes rétegek megjelenítésének beállításai eltérnek!

Ilyen esetekben megváltozhat a tervlapon megjelenése. Erre figyelmeztet a rendszer!

Lásd:

Lapműveletek...

Változat:

"V9.10.170331"

2017.03.31.

Ahhoz hogy egyedi nagyméretű, nagy grafikai adatmennyiséget tartalmazó terveket komfortosabban lehessen kezelni, a rajz területésre beállítható memória lefoglalási méret növelésre került. A beállítható legnagyobb memória méret 128 000 000 [byte].

Lásd:

Beállítások...

Memória méret beállítása

Az OmegaCAD rendszer beállításai

- Rendszer memória méretek beállítása

Változat:

"V9.10.170613"

2017.06.13.

A készüléken belül azonos csatlakozási pontok vannak! hibajelzést készülékenként egyedileg korlátozhatjuk a Áramútterv logikai tervezése Készülék módosítása, vagy az Elem módosítása funkcióban megjelenő Készüléken belüli azonos csatlakozási pontok jelzése ablakban.

Lásd:

Áramútterv logikai tervezése

Változat:

"V9.10.170620"

2017.06.20.

A létesítmény és mező törlés során az adatok a windows szemetesbe kerülhetnek, és visszaállíthatók lesznek a 'Töröltek a szemetesbe' kapcsoló bekapcsolt állapota esetén.

Lásd:

Létesítmények kezelése

Létesítmény törlése

Mező tervezett/megjelenített állapot beállítása

Változat:

"V9.10.170331"

2017.03.31.

Dokumentáció változatok kezelése funkcióban az alábbi működésbeli változások, illetve új funkciók vannak:

Az dokumentum verziót kétféle képpen hozhatjuk létre: Az eredeti létesítmény átnevezésével. Nem marad meg az eredeti dokumentum! Az eredeti létesítmény fájl és könyvtár átnevezésre kerül! Az eredeti létesítmény megtartásával! Másolat készítéssel. Az eredeti dokumentum változatlan formában megmarad!

Lásd:

Létesítmények kezelése

Dokumentáció változatok kezelése

Változat:

"V9.10.170331"

2017.03.31.

Ha más tervezett mezőkben van olyan szereléshely, amely törölni szándékozott mezőhöz van rendelve, akkor a törlés végrehajtása esetén ezeknek a szereléshelyeknek a mező hivatkozása megváltozik. (A megadott =K32 ---> ME032 változik). Ez a rendszer működésében nem okoz hibát, de a meghivatkozott mező tervállományában pontatlan mező azonosító fog megjelenni a továbbiakban!

A fenti ablak csak akkor jelenik meg a törlés végrehajtásakor, ha van hivatkozás a törlendő mezőre a létesítmény tervezett mezőiben. Ha van, akkor a fentiek szerint láthatjuk a hivatkozásokat, és eldönthetjük, hogy a hivatkozások ellenére mégis elvégezzük-e a törlést.

Lásd:

Létesítmények kezelése

Mező törlése

Változat:

"V9.10.171130"

2017.11.30.

Az alfanumerikus jelölési rendszer szabályai szerint minden azonos szinten lévő egységnek egyedi azonosítójának kell lennie! A rendszer azonoság esetén hibajelzést ad.

A felhasználónak itt lehetősége van a szabály felülbírálására.

Lásd:

Létesítmények kezelése

Mező alfanumerikus azonosító megadása

Változat:

"V9.10.171130"

2017.11.30.

A Létesítmények kezelése modulból közvetlenül elérhető a Rendszer munkaterületek beállítása, ami lehetővé teszi a létesítmények könnyebb csoportosítását.

Lásd:

Létesítmények kezelése

Rendszer munkaterületek beállítása

Változat:

"V9.10.171130"

2017.11.30.

Ha a funkcióban a nyomógomb érvényes, akkor a gombhoz tartozó tervtípusban vannak 'bontás/építés' jelölést tartalmazó tervlapok. A gomb megnyomásával a gombhoz tartozó tervtípusban valamennyi 'bontás/építés' eltérés jelölést tartalmazó tervlapot kijelöljük nyomtatásra.

Lásd:

Tervek dokumentálása

Tervjegyzék készítése

Tervjegyzék lapok generálása

Változat:

"V9.10.170630"

2017.06.30.

A továbbiakban ellenőrzésre kerül, hogy a készülék valamennyi csatlakozási pontja különböző-e. Egyik sem ismétlődik meg. Az alfanumerikus azonosítási rend szerint nem lehet egy egységen belül ismétlődő elem.

Ha a készülékhez van hozzáfűzött alkészülék, akkor az is ellenőrzésre kerül, hogy a készülék szeparátorjellel kiegészített csatlakozási pontok nem lépik-e át a csatlakozási pontokra érvényes maximális karakterszámot. Ha van ilyen hiba, akkor ez még továbbá okozhat azonosság hibát is.

Lásd:

Tervek automatikus kiértékelése

Változat:

"V9.10.170331"

2017.03.31.

A készülék keresztreferencia állomány méret optimalizálás. A készülék keresztreferencia adatok írása csak a készülék tényleges méretéig.

Lásd:

Tervek automatikus kiértékelése

Változat:

"V9.10.170419"

2017.04.19.

A Több mező együtt elemzése és a Bontás/építés terv készítés  műveletek során végrehajthatjuk a kijelölt mezőkben a szereléstervek generálását is.

Fontos tudni, hogy a kijelölt mezőben csak a Több szereléshely generálása funkcióban generálásra kijelölt szereléshelyekre lesz elvégezve a szerelésterv generálása.

A szereléstervek előállításához az aktuálisan kijelölt mezőben a szereléshelyeket itt, gomb mögötti Több szereléshely kijelölése szerelésterv generálásra palettán is kijelölhetjük.

Hibajelzés, ha nincs valamennyi tervlappal rendelkező szereléshely kijelölve generálásra!

Lásd:

Tervek automatikus kiértékelése

		Több mező együtt elemzése
		Bontás/építés terv készítés

Változat:

"V9.10.170428"

2017.04.28.

A készüléken belül azonos csatlakozási pontok vannak! hibajelzést készülékenként egyedileg korlátozhatjuk a Áramútterv logikai tervezése Készülék módosítása, vagy az Elem módosítása funkcióban megjelenő Készüléken belüli azonos csatlakozási pontok jelzése ablakban.

Lásd:

Tervek automatikus kiértékelése

Lásd még:

Áramútterv logikai tervezése

Változat:

"V9.10.170620"

2017.06.20.

A sorkapocs és körvezeték listák az Elemzés végrehajtása során ellenőrzésre kerülnek, olyan szempontból, hogy a lista megjelenítési sorrendjéből nem hiányzik-e elem, vagy valamely megjelenítési sorban nincs-e két elem. Ha a lista ilyen szempontból hibás, akkor az alábbi hibajelzés jelenik meg!

De a javítás nem automatikus. A javítás elvégzéséhez végre kell hajtani a Tervek automatikus kiértékelése Ellenőrzés funkciót!

Lásd:

Tervek automatikus kiértékelése

Lásd még:

Áramútterv logikai tervezése

		Sorkapocs lista karbantartása...
		Sorkapocs elhelyezése
		Körvezeték lista karbantartása...
		Körvezeték elhelyezése

Változat:

"V9.10.170705"

2017.07.05.

Ha a funkcióban a nyomógomb érvényes, akkor a gombhoz tartozó tervtípusban vannak 'bontás/építés' jelölést tartalmazó tervlapok. A gomb megnyomásával a gombhoz tartozó tervtípusban valamennyi 'bontás/építés' eltérés jelölést tartalmazó tervlapot kijelöljük nyomtatásra.

Lásd:

Tervjegyzék készítése

		Tervjegyzék lapok generálása

Tervek dokumentálása

Változat:

"V9.10.170630"

2017.06.30.

A kapcsolt készülékrész/kártyahely azonosítója maximum 6 karaktert tartalmazhat. De az hogy egy adott készülékrész készülékrész/kártya hely azonosító hány karakter lehet az adott készülék típus csatlakozási pont azonosítóitól függ! A készülékrész kapocspont azonosítói a 'Készülékrész/kártya hely azonosító'+'Készülékrész/kártya hely szeparator jel'+'Készülékrész csatlakozási pont azonosító' összessségéből áll össze. Ezek összesen nem lehetnek hosszabbak 8 karakternél! Hogy ez minden kapocspontra hibátlanul teljesül-e folyamatosan ellenőrzés alatt áll a Készüléken belüli azonos csatlakozási pontok jelzése, Kártyahely/készülékrész azonosító hiba jelzése funkcióban!

Lásd:

Áramútterv logikai tervezése

Változat:

"V9.10.170331"

2017.03.31.

A továbbiakban ellenőrzésre kerül, hogy a készülék valamennyi csatlakozási pontja különböző-e. Egyik sem ismétlődik meg. Az alfanumerikus azonosítási rend szerint nem lehet egy egységen belül ismétlődő elem.

Ha a készülékhez van hozzáfűzött alkészülék, akkor az is ellenőrzésre kerül, hogy a készülék szeparátorjellel kiegészített csatlakozási pontok nem lépik-e át a csatlakozási pontokra érvényes maximális karakterszámot. Ha van ilyen hiba, akkor ez még továbbá okozhat azonosság hibát is.

Lásd:

Áramútterv logikai tervezése

Változat:

"V9.10.170331"

2017.03.31.

A rendszer szerelési területen belül maradó kapcsolat esetén is elhelyezi a kábeljelet. A szereléshelyen belüli kábelek alkalmazhatók egyéb speciális esetekben is. Például készülékek összekötése kis kábelekkel.

Lásd:

Áramútterv logikai tervezése

		Kábeljel elhelyezés/törlés
		Szereléshely név, körvezeték név, kábeljel elhelyezése

Változat:

"V9.10.170331"

2017.03.31.

A készüléken belül azonos csatlakozási pontok vannak! hibajelzést készülékenként egyedileg korlátozhatjuk a Áramútterv logikai tervezése Készülék módosítása, vagy az Elem módosítása funkcióban megjelenő Készüléken belüli azonos csatlakozási pontok jelzése ablakban.

Lásd:

Áramútterv logikai tervezése

Változat:

"V9.10.170620"

2017.06.20.

A sorkapocs és körvezeték listák ellenőrzésének kiegészítése. A listák ellenőrzésre kerülnek, olyan szempontból, hogy a lista megjelenítési sorrendjéből nem hiányzik-e elem, vagy valamely megjelenítési sorban nincs-e két elem. Ha a lista ilyen szempontból hibás, akkor az alábbi hibajelzés jelenik meg!

De a javítás itt nem automatikus. A javítás elvégzéséhez végre kell hajtani a Tervek automatikus kiértékelése Ellenőrzés funkciót!

Lásd:

Áramútterv logikai tervezése

		Sorkapocs lista karbantartása...
		Sorkapocs elhelyezése
		Körvezeték lista karbantartása...
		Körvezeték elhelyezése

Lásd még:

Tervek automatikus kiértékelése

Változat:

"V9.10.170705"

2017.07.05.

A 'Tervjelosztály módosítása' funkció segítségével mindazon készülékek tervjelét tudjuk egységesen megváltoztatni, amelyek a kiválasztott tervjelosztályhoz tartoznak. A végrehajtás során a valamennyi érintett készülék tervjele megváltozik, úgy hogy az újonnan megadott tervjelosztályhoz hozzáillesztésre kerül a készülék saját egyedi tervjelsorszáma.

Lásd:

Áramútterv logikai tervezése

		Készülékek módosítása tervjel lista szerint...
		Tervjel lista karbantartása...

Változat:

"V9.10.171130"

2017.11.30.

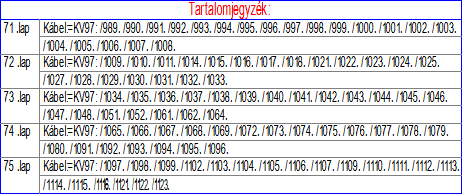

Olyan esetekben, amikor a kábeltáblázat egy lapjára olyan kábelek kerülnek, amelynek a sorsorszámai több karakter helyet foglalnak, a göngyölített tartalomjegyzék szövegben nem lehetetett elhelyezni a teljes lapra vonatkozó tartalomjegyzéket. Ilyen esetekben egy újabb tartalomjegyzék szöveg kerül elhelyezésre. Ekkor a tartalomjegyzék táblázat az adott lapra több soros lesz.

A működés kiterjesztve valamennyi tervgenerálás esetére. Ha a tartalomjegyzék nem fér el egy szöveg elemben, amely 128 karakteres lehet, akkor további tartalomjegyzék szöveg elhelyezése is van.

Lásd:

Áramútterv készülék, kábeltáblázat készítése

		Készülék és kábeltáblázat generálása
		Tartalomjegyzék készítése

Változat:

"V9.10.170331"

2017.03.31.

A továbbiakban ellenőrzésre kerül, hogy a készülék valamennyi csatlakozási pontja különböző-e. Egyik sem ismétlődik meg. Az alfanumerikus azonosítási rend szerint nem lehet egy egységen belül ismétlődő elem.

Ha a készülékhez van hozzáfűzött alkészülék, akkor az is ellenőrzésre kerül, hogy a készülék szeparátorjellel kiegészített csatlakozási pontok nem lépik-e át a csatlakozási pontokra érvényes maximális karakterszámot. Ha van ilyen hiba, akkor ez még továbbá okozhat azonosság hibát is.

Lásd:

Áramútterv készülék táblázat készítése

Változat:

"V9.10.170331"

2017.03.31.

A készüléken belül azonos csatlakozási pontok vannak! hibajelzést készülékenként egyedileg korlátozhatjuk a Áramútterv logikai tervezése Készülék módosítása, vagy az Elem módosítása funkcióban megjelenő Készüléken belüli azonos csatlakozási pontok jelzése ablakban.

Lásd:

Áramútterv logikai tervezése

Változat:

"V9.10.170620"

2017.06.20.

A Szereléshelyek beállítása funkció listája kibővítésre került a szereléshelyek terveihez tartozó pecsét adatok tervszám és tervkód adataival, valamint a terv lapjainak számával. Továbbá megjelenítésre kerül, ha van a Bontási terv készítése , vagy az Építési terv készítése jelölésekkel.

Lásd:

Elrendezési (diszpozíciós) tervek készítése

Szereléshely beállítása

Változat:

"V9.10.170428"

2017.04.28.

A továbbiakban ellenőrzésre kerül, hogy a készülék valamennyi csatlakozási pontja különböző-e. Egyik sem ismétlődik meg. Az alfanumerikus azonosítási rend szerint nem lehet egy egységen belül ismétlődő elem.

Ha a készülékhez van hozzáfűzött alkészülék, akkor az is ellenőrzésre kerül, hogy a készülék szeparátorjellel kiegészített csatlakozási pontok nem lépik-e át a csatlakozási pontokra érvényes maximális karakterszámot. Ha van ilyen hiba, akkor ez még továbbá okozhat azonosság hibát is.

Lásd:

Szerelési tervek készítése

Változat:

"V9.10.170331"

2017.03.31.

A szereléstervek előállítása során a bontás/építés jelölések kiegészítve azzal az esettel, amikor változatlanul maradó kábelt (pl. hosszú kábelt) egy másik szekrénybe kerül átforgatásra.

Ilyen esetben a kábelvég változatlan szereléshelyén a kábel adatait tartalmazó táblázatban az 'Érkezés szerelés helye:' adat megjelölésre kerül. Azaz az az adat, ahová a kábel átforgatásra kerül!

Lásd:

Szerelési tervek készítése

Szerelési tervek generálása

Változat:

"V9.10.170419"

2017.04.19.

A Szereléshelyek beállítása funkció listája kibővítésre került a szereléshelyek terveihez tartozó pecsét adatok tervszám és tervkód adataival, valamint a terv lapjainak számával. Továbbá megjelenítésre kerül, ha van a Bontási terv készítése , vagy az Építési terv készítése jelölésekkel.

Lásd:

Szerelési tervek készítése

Szereléshely beállítása

Változat:

"V9.10.170428"

2017.04.28.

A készüléken belül azonos csatlakozási pontok vannak! hibajelzést készülékenként egyedileg korlátozhatjuk a Áramútterv logikai tervezése Készülék módosítása, vagy az Elem módosítása funkcióban megjelenő Készüléken belüli azonos csatlakozási pontok jelzése ablakban.

Lásd:

Szerelési tervek készítése

Szerelési tervek generálása

Lásd még:

Áramútterv logikai tervezése

Változat:

"V9.10.170620"

2017.06.20.

At anyaglista kigyűjtések során előfordulhatnak olyan elemek amelyek hiányosak ahhoz, hogy az adatbázisból költségadatlapot lehessen hozzá rendelni. A továbbiakban a rendszer ezeket a hiányosságokat naplózza.

Hibajelzések:

Lásd:

Anyag és költségvetés listák készítése

		Anyaglista készítése
		Anyaglista tervlapok generálása

Változat:

"V9.10.170331"

2017.03.31.

A továbbiakban ellenőrzésre kerül, hogy a készülék valamennyi csatlakozási pontja különböző-e. Egyik sem ismétlődik meg. Az alfanumerikus azonosítási rend szerint nem lehet egy egységen belül ismétlődő elem.

Lásd:

Törzsadatbázisok kezelése

Készülékek adattára

Változat:

"V9.10.170331"

2017.03.31.

Ha a törzsadatbázisban új készülék adatot, kábelszerkezetet vagy sorkapocs kódszámot adunk meg, akkor az új elem megadásával a hozzá tartozó költségvetési adatlap is elkészül.

A továbbiakaban ilyen esetekben nem szükséges a funkció lefuttatása.

A továbbá a rendszer által megadott automatikus anyagszám az egyes adatbázisokban kiegészül egy betűjellel, amely a költség és anyagkiírások során az automatikusan kiosztott anyagszámokat adatbázisonként megkülönbözteti azonos id azonosító esetén.

Lásd:

Törzsadatbázisok kezelése

		Készülékek adattára
		Kábelek adattára
		Sorozatkapcsok adattára
		Egyébanyagok adattára

Változat:

"V9.10.170331"

2017.03.31.
